2020挤压机用V型滚轮托架集成结构

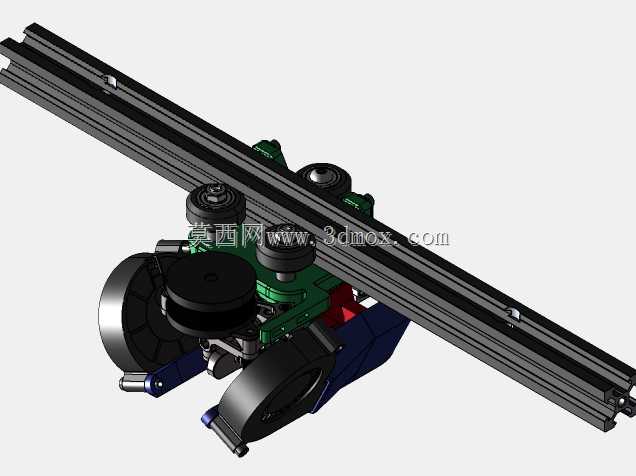

　　这套V型滚轮托架结构，是针对2020规格铝型材搭建的桌面级FDM3D打印机挤出端运动单元开发的集成化安装载体，核心适配2020铝型材的线性运动导向场景，替代传统分体式挤出机安装、调平传感器挂载、散热组件固定的零散支架方案，解决多组件零散安装带来的累计装配误差、运动端负载偏重、走线杂乱等实际工程问题。从实际应用场景来看，该结构可直接挂载在2020铝型材构成的X轴运动导轨上，作为近程挤出方案的运动承载主体，也可通过调整滚轮预紧结构适配波顿设置的远程挤出机型，覆盖桌面级3D打印机X轴运动端的绝大多数安装需求，尤其适合Voron系列、Sherpa挤出机改装的DIY3D打印设备升级使用。

　　从功能集成维度看，该托架在单一结构件上整合了三个核心安装位：其一为直接驱动挤出机的安装基准面，预留了对应挤出机的固定孔位，可直接匹配Sherpa_Mini双齿轮挤出机的安装尺寸，保证挤出机齿轮与送丝路径的同轴度，减少送丝阻力波动；其二为BLtouch自动调平传感器的挂载位，安装位与喷嘴的相对位置经过尺寸校核，保证调平探针的触发行程覆盖打印平台的有效探测范围，避免探针过伸撞坏平台或者触发距离不足导致调平失效；其三为30mm规格散热风扇与双5015鼓风机的安装位，分别对应挤出机热端的散热冷端、打印件的层冷却风道，其中30mm轴流风扇正对挤出机散热鳍片安装，保证冷端温度始终低于耗材玻璃化转变温度，避免耗材提前软化堵头，双5015鼓风机的出风口预留了风道安装接口，可搭配定制风道实现打印区域的环形均匀送风，减少打印件翘曲、层间粘结不良的问题。

　　设计思路上，该结构优先考虑运动端的轻量化与刚性平衡，主体安装板采用镂空减重设计，在保证安装孔位周边结构强度的前提下，尽可能去除非受力区域的材料冗余，降低X轴运动负载，减少电机加减速过程中的惯性冲击，提升打印运动的定位精度。滚轮组件采用V型槽滚轮与2020铝型材的V型轨道配合，每个滚轮都预留了偏心调节结构，装配时可通过偏心螺母调整滚轮与型材轨道的预紧力，既保证运动过程无间隙晃动，又避免预紧力过大导致滚轮磨损加快、运动阻力陡增。所有安装孔位都做了沉头处理，保证固定螺丝安装后不突出结构表面，避免运动过程中与其他部件发生干涉。

　　安装边界与尺寸适配方面，该托架的整体宽度完全适配2020铝型材的截面尺寸，安装后整体突出型材表面的厚度控制在合理范围内，不会与打印机的框架、Z轴导轨等固定结构发生运动干涉；挤出机安装面到V型滚轮贴合面的距离经过校核，保证安装后喷嘴的中心位置与铝型材导向面的相对位置符合常规3D打印机的X轴运动中心要求，无需额外调整打印坐标偏移；BLtouch安装位的探针伸出后，最低点比喷嘴标准打印位置低1-2mm，刚好满足自动调平的触发行程要求，不会出现探针撞坏平台或者触发不到位的问题；散热风扇安装位的螺孔间距完全匹配30mm轴流风扇、5015鼓风机的标准安装孔距，无需额外打孔改装即可直接安装标准规格的散热组件。

　　从实际装配的工艺适配来看，该结构可采用碳纤维增强PC材料加工，材料本身具备足够的刚性与耐热性，长期在挤出机热端的辐射温度下不会发生形变，保证安装基准的长期稳定性；V型滚轮采用标准的POM材质滚轮，搭配内置轴承，运动顺滑且耐磨，长期使用无需频繁维护；所有走线都可沿着托架侧面的预留走线槽排布，配合扎带固定后，运动过程中线缆不会与运动部件发生拖拽、缠绕，提升设备运行的可靠性。针对不同的改装需求，该结构还预留了额外的扩展孔位，可加装探针支架、灯丝断料检测传感器等附加组件，无需重新制作支架即可完成功能扩展，适配DIY玩家的个性化改装需求。
