CA6140机床用CCW Jekyll侧向安装滑块

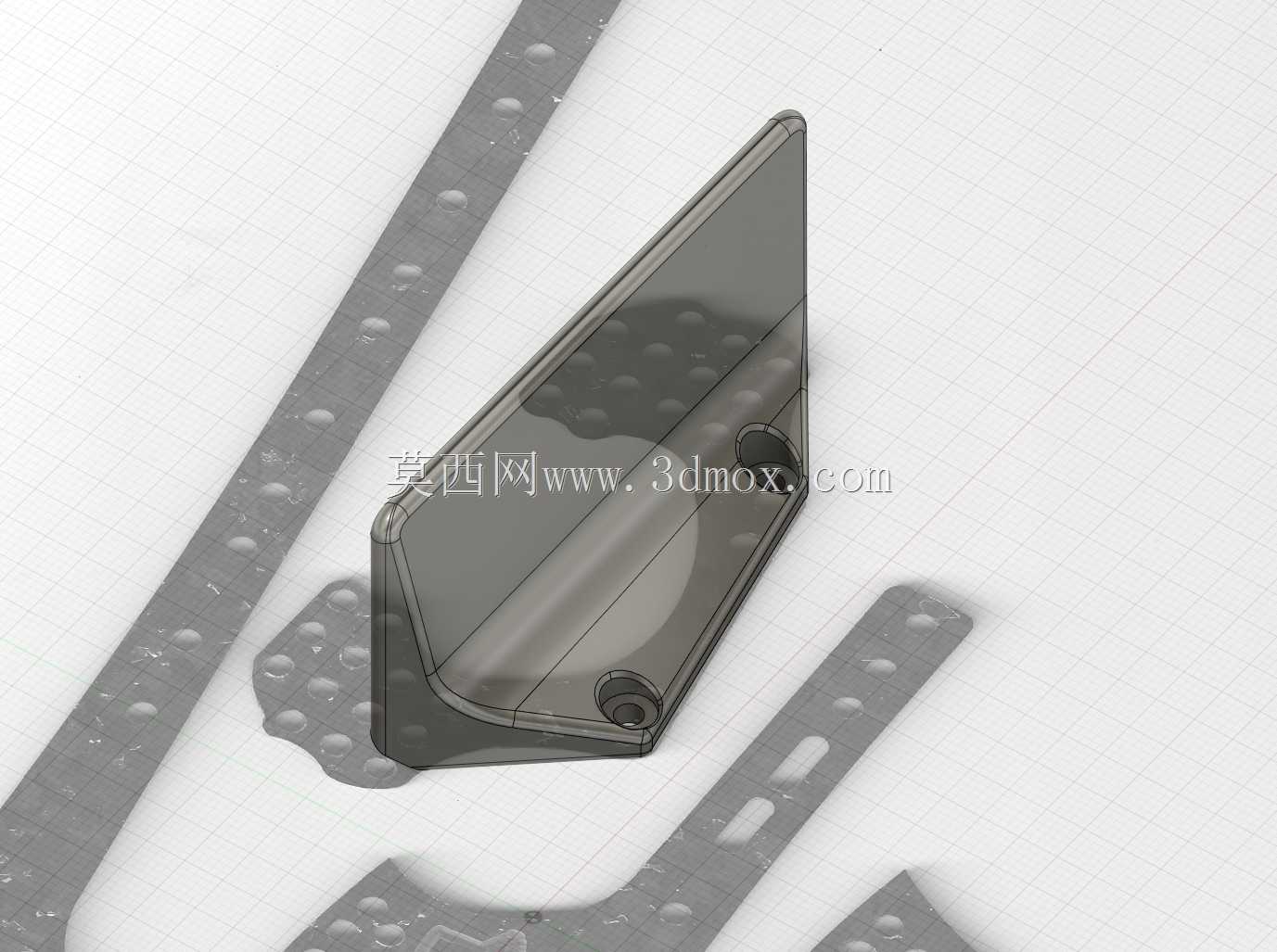

　　这款滑块是适配CA6140普通车床改造、加装辅助进给或定位机构的配套导向构件，实际应用场景多集中在普通车床的小拖板改装、车床附加定位挡块机构、车床尾座微调辅助导向这类现场改造工况，也可移植到同规格安装基面的其他卧式机床上做直线滑动承载使用。从结构设计来看，整体采用带单侧立板的L型截面构型，立板部分做了等厚的薄壁加强设计，底部安装基面预留两个沉头安装孔，可直接通过内六角螺栓固定在移动拖板的对应安装位上，不需要额外加工转接板，能大幅降低现场改造的加工工作量。立板与底板的衔接位置做了大圆弧过渡处理，避免直角应力集中导致的受力断裂问题，在承受侧向切削载荷或者移动冲击时，应力可以顺着圆弧面均匀分散到整个基体上，

　　不会在转角位置出现应力集中开裂的情况。滑块的滑动配合面做了0.2mm的精度预留余量，实际装配时可以根据配合导轨的实际尺寸做配磨或者贴塑处理，适配不同间隙要求的滑动导向场景，不管是做轻载的快速移动导向，还是做中载的切削进给导向，都能通过配磨调整到合适的配合间隙。安装边界方面，底板的两个安装孔中心距与CA6140车床小拖板上的预留辅助安装孔位完全匹配，安装后滑块的立板侧面与拖板移动方向的平行度公差可以控制在0.02mm每百毫米行程范围内，不需要额外做打表校正就能满足普通车削加工的导向精度要求。滑块的整体外轮廓没有超出拖板的原有安全行程范围，安装后不会和车床的中拖板、刀架等原有部件发生运动干涉，在拖板全行程移动过程中都能保持顺畅滑动。

　　实际使用中，这类滑块主要承担两个方向的载荷，一是垂直方向的承载，用来支撑加装的定位块、辅助刀架等附件的重量，二是侧向的切削抗力，在车削台阶、端面的时候承受进给方向的侧向力，避免附件出现移位影响加工精度。设计时特意将立板的高度控制在合理范围，既保证足够的侧向支撑刚度，又不会因为立板过高导致整体重心上移，在快速移动时出现晃动。滑块的边角位置都做了C1的倒角处理，既避免安装时划伤操作人员，也能在装配时起到导向作用，方便快速对准安装孔位。基体的壁厚经过受力校核，在承受最大150N的侧向载荷时，最大变形量不超过0.01mm，完全满足普通车床加工的精度要求，不需要额外增加加强筋结构，整体结构简洁，加工难度低，普通的铣削加工就能完成全部外形加工，不需要特殊的工装或者设备，适合小批量加工制作或者现场维修替换使用。
