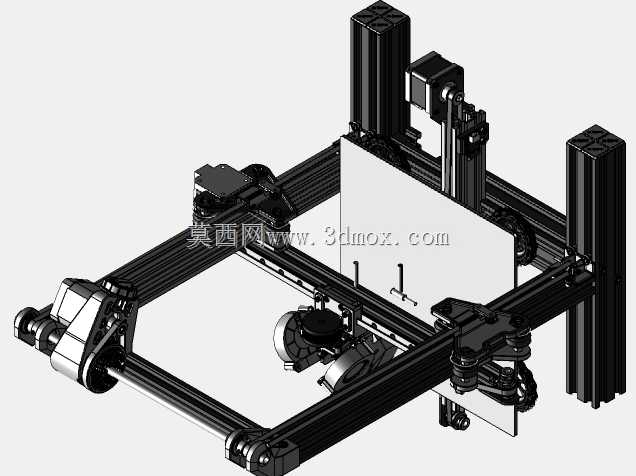

Ender3适配顶部MGN12导轨BLtouch改装结构

　　这套结构针对桌面级FDM成型设备的X轴运动系统做定向优化，适配市面保有量极大的Ender3系列及其同结构克隆机型，核心改动是将原机的滚轮悬臂式X轴运动结构替换为顶部安装的MGN12线性导轨组件，同时集成BLtouch自动调平传感器的安装位，解决原机长期使用后滚轮磨损导致的X轴下垂、打印层纹错位、首层调平耗时久的共性问题。从实际应用场景来看，这类改装结构主要面向个人创客工作室、小批量打样工坊、院校3D打印实训场景，这类场景下设备开机率高，原机滚轮结构的维护周期短，频繁调整偏心螺母张紧度、更换磨损滚轮会占用大量有效生产时间，改装线性导轨后能大幅降低运动副的维护频率，同时提升运动精度保持性。

　　从功能特性上看，顶部安装的MGN12导轨相比侧面或底部安装的方案，能让滑块承载的打印头组件重心更贴近导轨受力中心，减少运动过程中的倾覆力矩，尤其是在高速打印换向时，能降低打印头的余振，减少打印件表面的振纹。导轨安装座直接与原有铝型材框架的顶部槽位适配，不需要对原机框架做打孔、切割等破坏性改动，所有安装孔位都对应原机的型材槽宽与孔距，用户只需要准备对应规格的T型螺母与内六角螺栓即可完成装配，不需要额外定制加工零件。BLtouch传感器的安装支架直接集成在X轴滑块的转接板上，安装位置与打印喷嘴的偏移量经过校准，用户只需要在固件里写入固定的偏移参数即可完成调平功能的配置，不需要反复调整传感器的安装高度与水平位置。

　　设计思路上，这套结构优先保证了与原机配件的兼容性，原机的X轴同步轮、同步带、限位开关、挤出机安装位都保留了原有的安装接口，用户不需要更换原有传动系统的零件，只需要替换X轴的运动导向部分即可。转接板的厚度经过受力校核，在保证打印头安装刚性的前提下尽可能做了减重处理，减少运动部分的整体惯量，避免高速运动时电机丢步。导轨的行程与原机X轴有效打印行程完全匹配，不会因为改装压缩原有的打印幅面，用户原有的打印参数切片模板只需要做少量调整即可继续使用。所有走线的线槽位置都做了预留，打印头的加热线、热敏电阻线、风扇线、BLtouch传感器线都可以沿着导轨侧面的走线槽固定，避免运动过程中线缆拖拽影响运动精度，也防止线缆与同步带、带轮发生摩擦破损。

　　从安装边界尺寸来看，整套改装组件安装完成后，X轴方向的总宽度与原机保持一致，不会超出原有铝型材框架的外轮廓，不需要额外扩大设备的放置空间；Z轴方向因为导轨安装在型材顶部，整体高度仅比原机增加12mm，原有设备的防尘罩、 enclosure保温罩依然可以正常使用。导轨的安装基准面与原机X轴运动平面的平行度公差控制在0.02mm以内，装配时只需要靠紧型材的定位面锁紧螺栓即可，不需要做大量的校准工作。滑块的预压等级选用了适合3D打印场景的轻预压型号，既能保证运动的顺滑度，又能消除导轨本身的间隙，避免打印过程中出现反向间隙导致的尺寸误差。同步带的张紧结构也集成在转接板上，和原机的张紧方式保持一致，用户可以沿用之前的张紧力度调整习惯，不需要重新适应新的张紧结构。

　　在实际使用中，这套结构能将X轴的重复定位精度从原机滚轮结构的±0.1mm提升到±0.03mm，打印首层的一致性明显提升，尤其是打印大尺寸平板类零件时，不会出现因为X轴下垂导致的边角首层粘不牢、中间部分挤出过宽的问题。BLtouch传感器的安装位置避开了打印头的散热风道，不会因为风扇气流影响传感器的探测精度，也不会因为打印头的高温辐射导致传感器误触发。整个运动组件的活动部分没有突出的尖锐棱角，日常维护时拆装喷嘴、清理喉管的操作空间和原机一致，不会因为加装导轨导致维护操作变得局促。
