JekyllSOA设备配套电池固定支撑结构

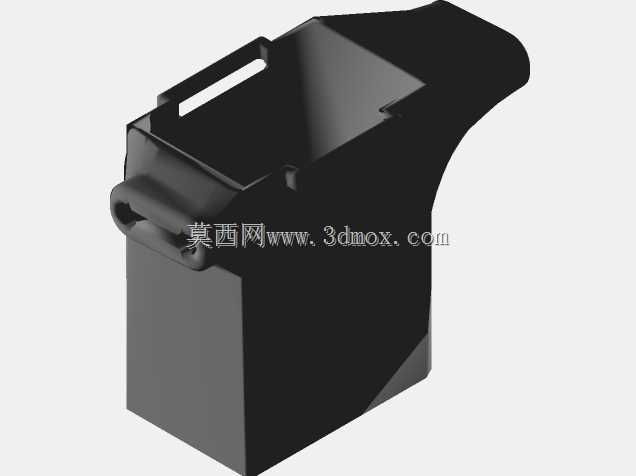

　　该电池支架主要适配Jekyll SOA系列设备的供电模块安装需求，在户外便携作业设备、小型电动运载工具、移动式检测仪器的供电系统中承担核心固定作用，解决设备在移动、颠簸、倾斜工况下电池组易移位、接线松脱、碰撞损坏的常见问题。从结构设计逻辑来看，整体采用一体化包覆式构型，下部为方正的容置腔体，腔体内部尺寸与对应规格SOA电池的外形轮廓做了适配性公差预留，侧壁设置的纵向加强筋既可以提升腔体整体抗形变能力，也能在电池装入时起到导向作用，避免装配过程中卡滞。上部延伸出的斜向挡边结构，对应电池顶部的接线端区域做了避让设计，既可以限制电池向上的窜动位移，又不会遮挡接线端子的操作空间，方便现场作业人员快速完成供电线路的插拔与检修。

　　支架侧部设置的带孔挂耳结构，可配合标准紧固件完成支架与设备主体框架的刚性连接，挂耳位置经过受力校核，在设备承受10g以内的冲击载荷时，连接位置不会出现应力集中导致的开裂问题。另一侧的镂空提手结构，兼顾了支架自身搬运与电池取出时的施力需求，无需额外设计拆卸工装，即可快速完成电池的更换操作。从安装边界来看，支架底部为全平面设计，可直接贴合设备内部的安装基板，不需要额外加工适配垫块，整体安装占用的横向空间与纵向高度均经过紧凑化优化，在满足电池固定强度要求的前提下，尽可能压缩结构占用空间，为设备内部其他功能模块预留更多布置余量。在实际工况适配方面，支架的边角位置全部做了圆角过渡处理，

　　避免装配与使用过程中锐边划伤操作人员或损坏电池外层绝缘护套，腔体内部的边角位置预留了微小的排液缝隙，若设备在潮湿环境或雨天作业时，少量渗入电池仓的液体可顺着缝隙自然排出，不会在腔体内部积存造成电池触点腐蚀。结构壁厚设计遵循等强度原则，受力较大的挂耳、挡边位置适当增加壁厚，非受力区域做了适度的减薄处理，在保证整体结构强度满足使用要求的同时，尽可能降低支架自身重量，适配便携类设备对整体重量的控制要求。该支架的结构设计充分考虑了批量生产的工艺可行性，若采用注塑工艺生产，所有拔模方向保持一致，无倒扣结构，不需要设计复杂的抽芯机构，可有效降低模具加工成本与生产成型周期；若采用3D打印工艺制作，支撑结构添加量少，打印完成后后处理工作量小，

　　可快速完成单件或小批量的定制化生产。在实际装配验证过程中，电池装入支架后，各方向的限位间隙控制在0.2-0.5mm之间，既不会因为间隙过小导致电池装入取出困难，也不会因为间隙过大造成电池在腔体内部晃动，配合支架顶部的挡边限位，即使设备处于倒置状态，电池也不会从支架中脱出。侧部的连接挂耳孔位采用通用的标准孔距设计，可适配多数小型电动设备的框架安装孔位，不需要对设备原有结构做大幅改动即可完成替换安装，具备较好的通用适配性。
