ModorV6轨道巡检行走传感装置结构

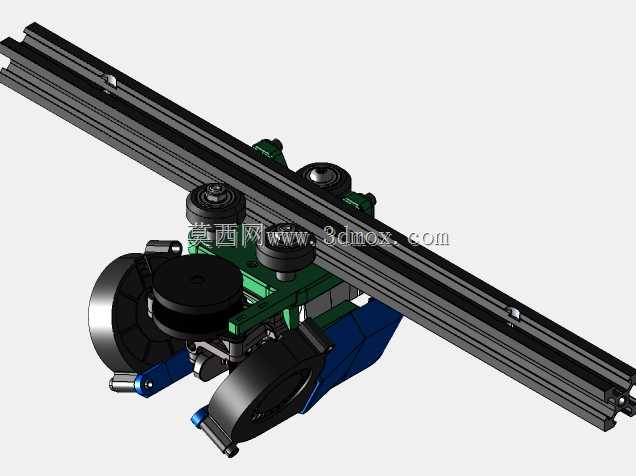

　　这套轨道行走式传感搭载装置，主要适配工业厂区架空巡检轨道、仓储堆垛机辅助检测轨道、自动化产线边侧巡检导轨的安装使用场景，核心用途是搭载各类检测传感元件，沿预设轨道完成往复走行，实现对沿线设备状态、环境参数、物料位置的连续数据采集，替代人工完成高空、狭窄空间、高危作业区域的常态化巡检作业。从结构设计来看，装置采用上下抱轨式滚轮组布局，上方设置两组带深沟球轴承的承重滚轮，直接贴合轨道上表面承担整机及搭载传感元件的全部重量，下方对称布置两组偏心可调的导向靠轮，靠轮的偏心轴结构可根据实际轨道的截面尺寸公差调整压紧量，既消除行走过程中的横向窜动间隙，又能适配同系列不同公差等级的轧制铝轨或钢轨，避免因轨道安装直线度误差出现卡滞、跳轨问题。

　　装置的驱动轮组集成在机架侧下方，采用摩擦轮直接抵接轨道侧面的传动方式，摩擦轮外圈包覆聚氨酯耐磨层，既保证足够的传动摩擦力，避免行走过程中出现打滑丢转，又能减少金属轮与轨道硬接触产生的运行噪音，同时聚氨酯材质的缓冲特性可吸收轨道接缝处的冲击振动，保护搭载的精密传感元件不受振动冲击影响测量精度。机架主体采用分层式钣金折弯拼接结构，上层为滚轮安装基准板，所有滚轮轴的安装孔均采用一次装夹镗孔加工，保证各滚轮的平行度与同轴度公差控制在0.02mm以内，避免滚轮偏磨导致的行走阻力增大问题；中层为传感元件安装平台，预留了多组M4螺纹安装孔位，可根据实际检测需求搭载视觉相机、温湿度传感器、烟雾传感器、位移传感器等不同类型的检测元件，

　　平台表面做了防滑减震处理，粘贴3mm厚的丁腈橡胶垫，进一步过滤行走过程中传递到传感元件的高频振动；下层为电气元件安装腔，可容纳驱动电机的驱动板、信号传输模块、供电电池组件，腔体侧面设置走线槽与防水格兰头，适配户外或潮湿车间场景的布线防护需求。从安装边界尺寸来看，装置整体宽度控制在120mm以内，轨道下方的垂向突出高度不超过180mm，可适配截面宽度40-60mm的标准工业铝型材导轨，安装时无需对现有轨道做打孔、焊接等二次加工，仅需将上下滚轮组卡入轨道后调整下方导向靠轮的偏心量，确认滚轮与轨道表面贴合无间隙后锁紧偏心轴螺母即可完成安装，单人操作可在10分钟内完成整机的装拆，方便后期的设备维护与元件更换。

　　设计过程中重点考虑了长距离巡检的可靠性，所有滚轮均采用密封式深沟球轴承，出厂时预注长效润滑脂，可在-10℃到60℃的环境温度范围内连续运行3000小时无需补充润滑；机架的拼接位置均设置定位销，避免长期运行后紧固件松动导致的结构错位；驱动摩擦轮的磨损补偿量预留了5mm的调整行程，当聚氨酯层磨损后可通过调整安装座的位置重新张紧摩擦轮，延长易损件的更换周期。在实际应用场景中，这类装置常被用于汽车焊装车间的生产线巡检，搭载视觉传感器监测焊枪的磨损状态与焊点质量；也可用于物流仓储的高位货架巡检，搭载位移与形变传感器监测货架的立柱形变与货物摆放状态；还可用于电力管廊的架空轨道巡检，搭载气体与温度传感器监测管廊内的环境参数与线缆温度。整套结构的设计没有采用复杂的齿轮齿条传动或同步带传动，全部依靠摩擦传动与滚轮导向，大幅降低了轨道的加工与安装精度要求，用户可直接采购标准工业铝轨作为行走轨道，无需定制高精度的专用导轨，整体项目的落地成本相比传统齿轮齿条传动的巡检机器人降低40%以上，同时后期的维护成本也更低，仅需定期检查滚轮磨损与摩擦轮张紧量即可，无需对齿条做定期润滑与清洁，尤其适合多粉尘、多纤维的纺织车间、木材加工车间等恶劣工况下使用。
