哈雷摩托改装专用三角支撑固定支架

　　做摩托改装结构设计快十二年，经手的定制支架没有一百也有八十，这款三角构型的哈雷专用支架，是之前给本地改装店做定制单时出的结构，当时车主只提了要在不切割原车车架的前提下，给加装的外置传感器和小型整流模块找个牢靠的固定位，剩下的安装边界、载荷冗余全是自己对着实车一点点量出来的。

　　先说实际应用场景，这类支架基本都是用在哈雷运动者、戴娜系列的改装作业里，哈雷原厂的走线和安装位预留本来就少，很多车主加装胎压监测模块、转速信号传感器、甚至小型的辅助灯组时，要么用扎带随便捆在车架管上，时间长了震动松脱磨破线路，要么就得在原车覆盖件上打孔，伤车不说卖二手车的时候还贬值。这款支架就是卡在车架前下侧的三角空区内，那个位置平时被侧盖挡住，不破坏外观整体性，又能避开排气的高温区，不会让固定的电子件长期受高温老化。

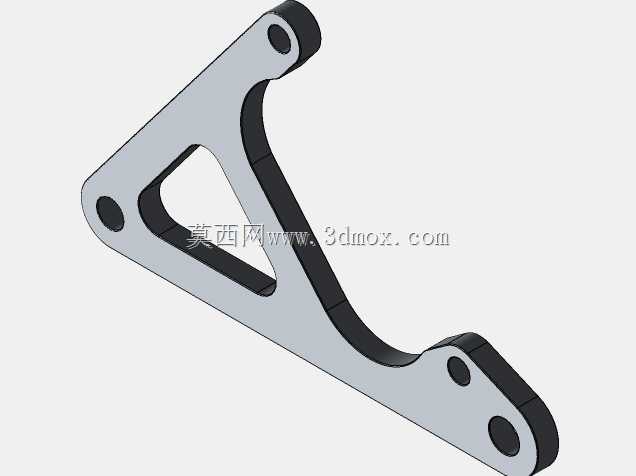

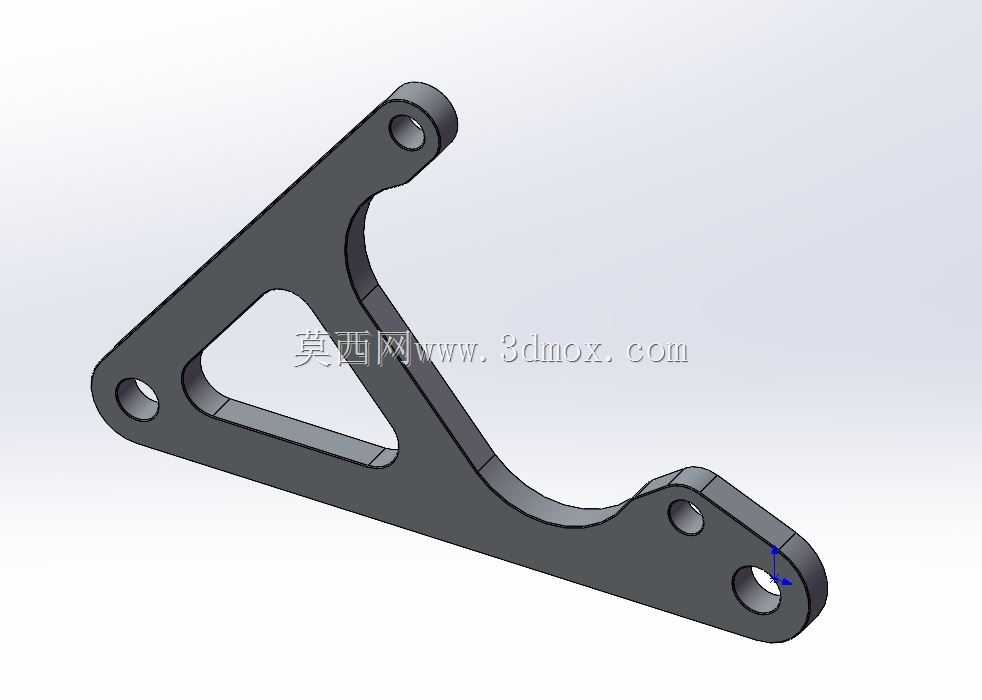

　　从功能特性来说，整个支架做了等强度的三角镂空设计，不是随便切个三角板凑数，三个安装端点的载荷路径全部沿着支架的筋位走，没有多余的受力拐点。最上端的安装孔是套在原车的车架固定螺栓上的，不需要额外打孔，直接借用原厂的螺栓预紧力，下端两个孔一个是固定在发动机吊耳的空余螺栓位，另一个是留给加装部件的安装孔位，四个安装孔全部做了沉头锪平，螺栓装上去之后不会突出支架表面，避免和周边的线束、覆盖件发生干涉。支架的厚度是6mm，用的是6061铝合金做硬质阳极氧化，比钢件轻三分之二，强度又足够承受哈雷怠速和行驶时的高频震动，不会出现长期使用后支架断裂的问题。

　　设计的时候最先卡的是安装边界，当时把车支起来量了三天，那个三角空区的最大外轮廓不能超过180mm，不然装的时候会卡在侧盖的卡扣位，支架的弯折弧度是完全顺着车架管的弧度走的，和车架之间留了3mm的间隙，中间贴一层薄的橡胶减震垫，既不会磨花车架的漆层，又能过滤掉发动机传过来的细碎震动，避免固定在上面的传感器出现震松、信号不准的问题。镂空的三角区不是为了好看，是为了给线束留出走线的空间，加装部件的线可以直接从镂空位穿过去，顺着车架的原厂走线槽走，不会露在外面乱晃。

　　很多新手做改装支架的时候容易犯一个错，就是只看静态的安装位置，不考虑车把打死、减震压缩到极限的时候会不会有干涉，这款支架在设计的时候特意把最外侧的轮廓往车架方向收了8mm，就算前减震完全压缩、车把打到最大转角，支架也不会碰到前叉的挡泥板固定位。另外安装孔的公差全部按H7来做，和原车螺栓的配合间隙控制在0.1mm以内，不会因为间隙大出现支架晃荡的问题，每个孔位的边缘都做了R2的圆角，不会割破穿过去的线束外皮。

　　实际装车测试的时候，我们特意跑了三百多公里的非铺装路，回来拆检支架没有出现松动、位移的情况，固定在上面的传感器数据全程正常，没有因为震动出现信号中断的问题。后来有几个改哈雷的朋友拿这个结构去改软尾系列，只需要微调一下上端安装孔的位置就能用，通用性比我之前预想的要好。其实这类定制改装支架不需要做的多复杂，核心就是卡准原车的安装边界，在不破坏原车结构的前提下，给加装部件找个最稳妥的固定位置，强度够、不干涉、不磨件，比什么花里胡哨的造型都实用。
