带引线35mm规格压电陶瓷传感元件

　　这款35mm规格的带引线压电陶瓷元件，是各类振动检测、压力触发、超声换能场景中常用的核心敏感部件，日常选型中常被用于小型报警装置、触控感应模块、简易超声测距模组、振动能量采集试验台的搭建环节。从结构设计来看，整体采用薄圆片构型，主体压电陶瓷片直径控制在35mm，厚度方向预留了常规压电振子的标准厚度区间，边缘做了微小的圆弧过渡处理，避免陶瓷片在装配夹持过程中出现应力集中导致的崩边碎裂问题。两根不同色标的引线直接焊接在陶瓷片的两极镀层上，红黑引线的区分设计能让装配人员快速区分正负极，省去极性测试的额外工序，引线长度预留了常规设备内部布线的冗余量，可根据实际安装空间做裁剪调整，引线与陶瓷片的焊接点做了加固防护，避免反复弯折引线时出现焊点脱落的失效问题。

　　在实际设备应用中，这类压电陶瓷元件不需要额外的偏置供电，依靠压电材料的正压电效应即可将外力作用、振动形变转化为可采集的电信号，也可通过逆压电效应在交变电压驱动下产生机械振动，实现电声、超声换能的功能。做结构设计时，这类元件的安装边界需要特别注意：陶瓷片属于脆性材料，夹持固定时不能采用刚性硬压接的方式，通常需要在陶瓷片与安装基座之间垫入薄硅胶或者橡胶缓冲垫，预留一定的振动自由度，避免夹持过紧导致压电片无法正常形变，影响信号输出灵敏度或者换能效率。安装位的直径设计需要比陶瓷片外径大0.2-0.5mm，预留温度变化带来的膨胀间隙，避免高低温环境下陶瓷片被挤压碎裂。

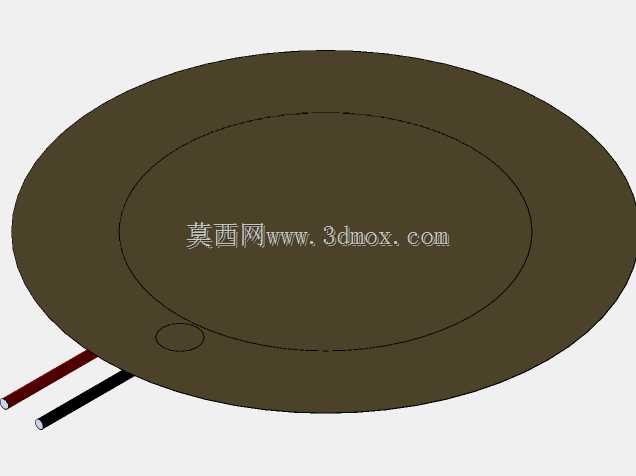

　　从建模逻辑来看，构建该三维模型时，首先以基准面绘制直径35mm的圆形草图，拉伸生成陶瓷基体，之后在基体表面绘制同心的环形电极区域，区分镀层与非镀层边界，再单独绘制两根引线的扫掠路径，沿路径扫掠生成引线实体，引线与基体的连接位置做小尺寸的圆角过渡，还原焊接点的实际形态。建模过程中特意还原了陶瓷片表面的微小工艺凹点，这类凹点是生产过程中极化定位留下的标记，实际装配时可作为极性识别的辅助参考。在做整机装配干涉检查时，需要重点确认引线的出线方向不会与周边结构件产生剐蹭，预留出引线弯折的空间，避免设备组装过程中引线被挤压破损造成短路。

　　这类压电元件在消费电子、小型工业检测设备、教学实验装置中都有广泛应用，比如常见的压电式蜂鸣器、振动触发式防盗传感器、简易脉搏检测模组，核心敏感部件都是这类圆形压电陶瓷片。选型搭配结构件时，若需要提升振动灵敏度，通常会将陶瓷片粘接在薄金属弹性基片上，构成压电振子组件，此时建模时需要额外考虑胶层的厚度，预留0.05-0.1mm的胶层间隙，避免装配时出现尺寸干涉。如果用于压力检测场景，安装时需要在陶瓷片的受力面加装力传导帽，将集中力均匀分散到陶瓷片表面，避免局部压强过大导致陶瓷片碎裂，三维建模时需要匹配传导帽的接触尺寸，保证力传导路径与陶瓷片中心重合，减少侧向分力带来的测量误差。
