100瓦LED照明反射器结构设计

　　在工业照明、户外大功率投光、厂房高位照明这类场景里，LED光源的出光角度控制一直是结构设计里的核心环节，100瓦功率级别的LED模组如果没有匹配的反射结构，光线会无规则发散，不仅达不到预设的照射范围要求，还会造成光效浪费，甚至在作业区域形成明暗不均的光斑，影响视觉作业效率。这款反射器就是针对100瓦级大功率LED光源设计的配光核心部件，承担着把LED芯片发出的大角度发散光线，按照预设配光曲线反射汇聚到目标照射区域的作用。

　　从实际使用场景来看，这类反射器大多适配工矿灯、户外投光灯、球场补光灯这类大功率LED灯具，安装位置通常在光源板的正前方，罩设在LED发光面外侧，内壁的曲面结构直接决定了最终的出光角度、光斑均匀度以及中心照度值。设计过程中首先要匹配对应LED光源的发光面尺寸，反射器的底部开口需要完全覆盖LED发光区域，避免光线从侧边漏出造成杂散光，同时底部的安装基座要和灯具的光源安装板定位匹配，预留的安装位可以直接通过卡扣或者螺丝固定在光源基板上，不需要额外设计转接结构，减少装配环节的累积误差。

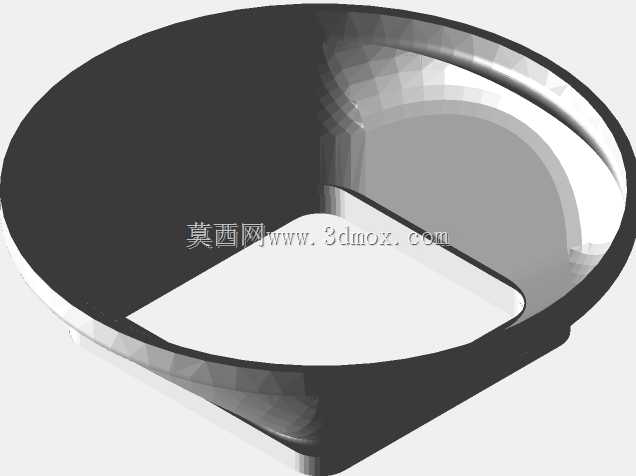

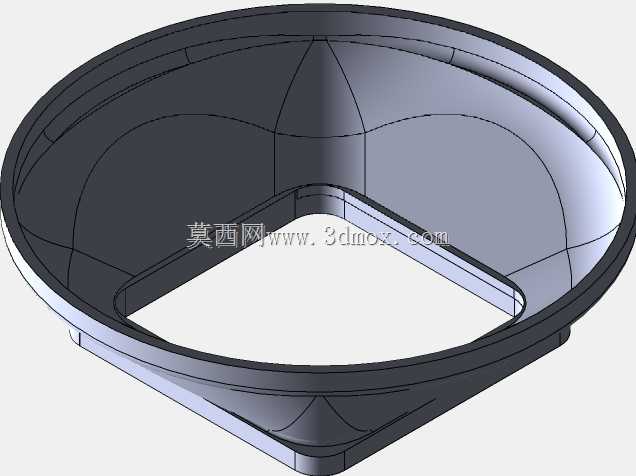

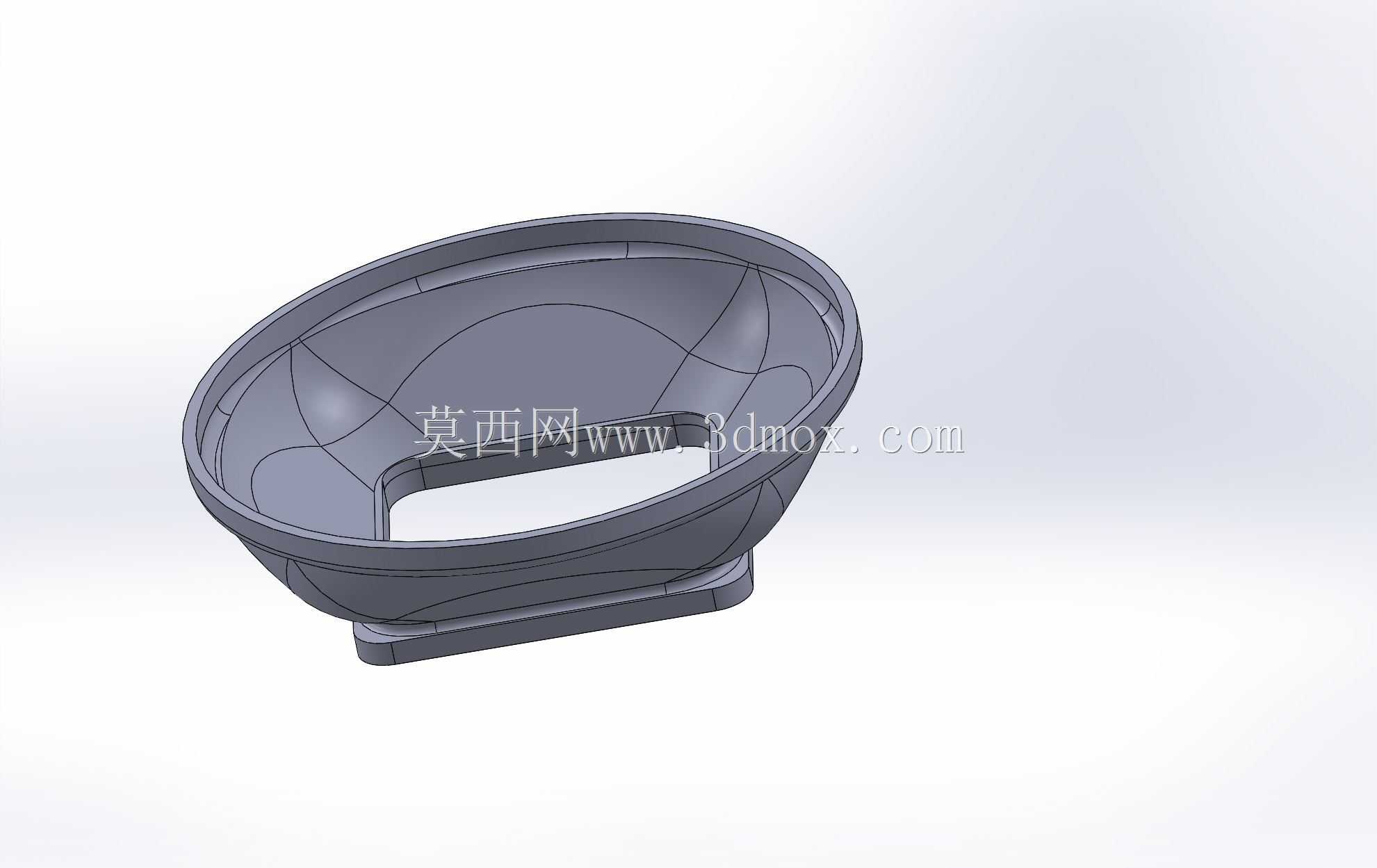

　　反射器的内壁采用多段自由曲面拼接的结构，不是单一的圆弧或者椭球面，每一段曲面的曲率都是经过配光模拟反复调整的，靠近底部光源位置的曲面曲率更大，主要负责收拢大角度出射的光线，把原本向侧边发散的光线反射到预设的照射角度范围内；靠近出光口位置的曲面曲率相对平缓，主要负责调整中心区域的光线分布，避免中心照度过高形成过曝的亮斑，让整个照射区域的照度均匀度控制在合理区间。反射器的整体外形采用类椭圆的敞口设计，出光口的长宽尺寸经过测算，刚好匹配100瓦LED模组的配光要求，既不会因为开口过小遮挡有效出光，也不会因为开口过大导致结构冗余，增加不必要的材料成本。

　　安装边界方面，反射器底部的基座厚度控制在合理范围，不会和光源板上的电子元器件产生干涉，基座上的定位结构和光源板的定位孔一一对应，装配时可以快速对位，不需要反复调整位置。反射器的侧壁厚度均匀，采用注塑成型工艺时可以避免出现缩痕、变形等缺陷，内壁的反光面可以根据使用需求做真空镀铝处理，提升反光效率，减少光线在反射过程中的损耗。在结构强度设计上，反射器的侧壁和底部基座的过渡位置做了圆角加强处理，日常装配、运输过程中不会因为轻微磕碰出现开裂、变形，同时敞口边缘做了卷边或者加厚处理，提升整体结构的刚性，避免长期在高温环境下工作出现形变，影响配光精度。

　　实际选型适配的时候，需要注意反射器的焦距参数要和LED光源的发光角度匹配，不同品牌的100瓦LED模组发光面位置会有细微差异，装配时要保证LED发光中心和反射器的光学中心重合，偏差控制在0.5毫米以内，否则会出现光斑偏移、配光曲线变形的问题。另外反射器的安装高度也要和灯具的面罩保持合理距离，避免反射器的边缘在面罩上形成阴影，影响出光效果。这款反射器的结构设计预留了一定的调整余量，镜头位置可以根据实际配光需求做小幅的位置调整，适配不同的配光要求，不需要重新开模制作，能够覆盖多数100瓦级大功率LED照明场景的使用需求，在保证配光精度的前提下，兼顾了装配便利性和结构可靠性，适合批量生产应用在各类大功率LED灯具产品中。
