圆形百叶式墙面排气通风口结构设计

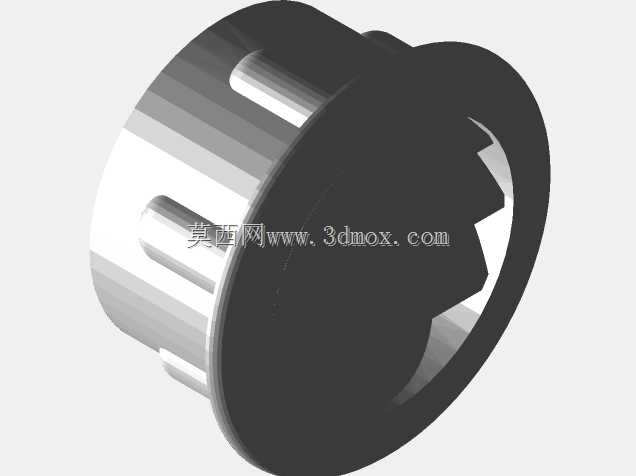

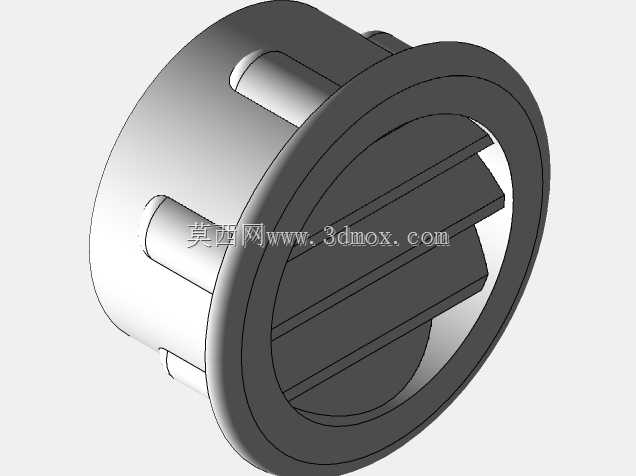

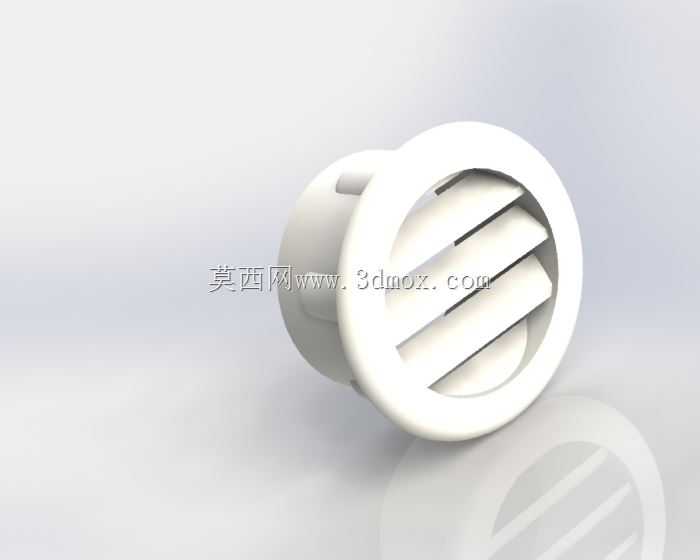

　　在民用建筑通风系统、小型设备散热排风、洁净空间压差控制等场景中，这类圆形百叶式排气口是极为常用的末端排风部件，很多刚入行的结构设计师容易忽略这类小部件的细节设计，实际项目中往往因为风口的结构不合理，出现排风阻力过大、蚊虫倒灌、安装后与墙面贴合不严、后期清洁维护困难等问题。从实际使用需求出发，这款排气口采用了一体化圆形法兰边设计，法兰边的宽度控制在15-20mm区间，既能够完全覆盖墙面开孔的边缘毛刺，避免开孔不齐导致的美观问题，也能为安装固定提供足够的受力面，安装时可以直接通过自攻螺丝将法兰边固定在墙面或设备壳体上，不需要额外的装饰压圈，减少装配零件数量。风口的出风端面采用了斜向百叶结构，每一片百叶的倾斜角度设置为45度，

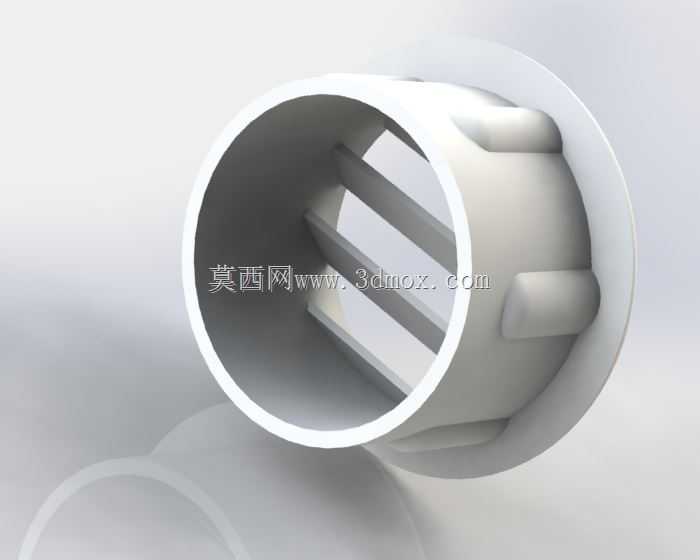

　　相邻百叶的搭接量控制在3mm左右，这个角度和搭接量是经过反复验证的：既能够保证排风时气流沿斜向导出，不会直吹下方人员或设备，也能在非排风状态下阻挡外界的蚊虫、灰尘、溅水直接进入管道内部，同时百叶之间的过流间隙经过计算，在额定排风量下的局部阻力系数控制在合理范围，不会因为百叶遮挡导致排风不畅，产生额外的风噪。筒体部分采用了直插式结构，外径尺寸与常规的PVC排风软管、硬质通风管道内径做了适配公差，插入端的外壁设置了两道环形的密封筋，插入管道后可以依靠密封筋与管道内壁的过盈配合实现初步固定，同时减少接口处的漏风问题，不需要额外打胶就能满足常规通风场景的密封要求，后期拆卸清洁时直接拔出即可，操作十分便捷。从建模逻辑来看，

　　整个零件采用薄壁注塑结构设计，整体壁厚均匀控制在2mm，避免注塑成型时出现缩痕、翘曲等缺陷，百叶与筒体、法兰边的连接处都做了R0.5的圆角过渡，既能够减少应力集中，提升零件的抗冲击性能，也能优化注塑时的熔体流动路径，降低成型难度。在安装边界上，这款排气口适配的墙面开孔直径比筒体外径大2-3mm，预留出安装时的调整余量，即使开孔存在少量偏心，也能通过法兰边完全遮盖，不会影响最终的安装外观；筒体的插入长度设计为50mm，足够插入常规墙面抹灰层+保温层的厚度，不会因为插入长度过短导致管道脱落，也不会因为过长浪费安装空间。实际选型时需要注意，这类风口不适用于高温油烟排放场景，因为百叶结构容易积留油污，

　　且普通塑料材质长期接触高温油烟会加速老化，它更适合用于卫生间排风、设备舱散热排风、新风系统的室内排风末端、低压通风系统的压差调节口等场景，在这些场景下，这种结构的排气口兼顾了通风性能、防护性能与安装便捷性，相比格栅式风口，圆形的结构与墙面圆孔的适配性更好，安装时的开孔作业更简单，只需要使用普通的开孔器就能完成开孔作业，不需要特殊的切割工具。很多设计师在建模时容易忽略百叶的导流方向，实际生产中如果百叶的倾斜方向做反，会导致排风时气流直吹墙面，容易在墙面积留灰尘形成黑印，同时外界的溅水也更容易顺着百叶流入管道内部，建模时需要严格把控每一片百叶的倾斜方向与搭接尺寸，同时法兰边的背面可以设置一圈浅槽，用于粘贴密封泡棉条，进一步提升与墙面贴合处的密封性能，避免排风时气流从法兰边与墙面的缝隙溢出，产生异响或者漏风问题。
