百瓦级LED照明模组安装固定支撑支架

　　在工业照明、户外大功率补光、设备工况照明这类场景里，百瓦级LED模组的安装可靠性一直是结构设计里容易被忽略的环节——不少现场安装时直接用扎带或者简易角码固定LED灯板，长期在震动、温差变化大的环境下，很容易出现灯板移位、散热贴合不严导致光衰过快，甚至接线端拉扯松脱的问题，这款支架就是专门针对这类安装痛点做的适配结构。

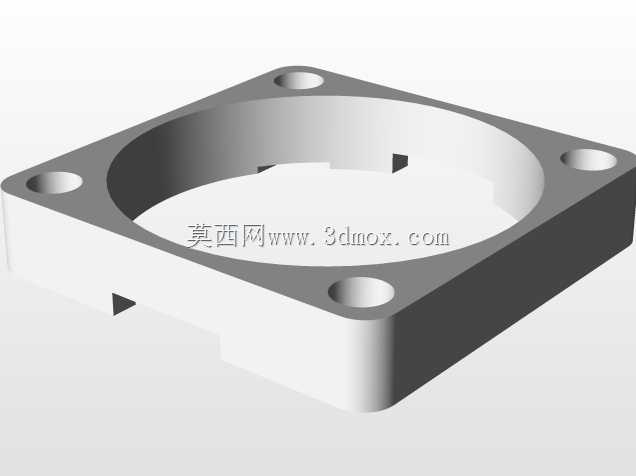

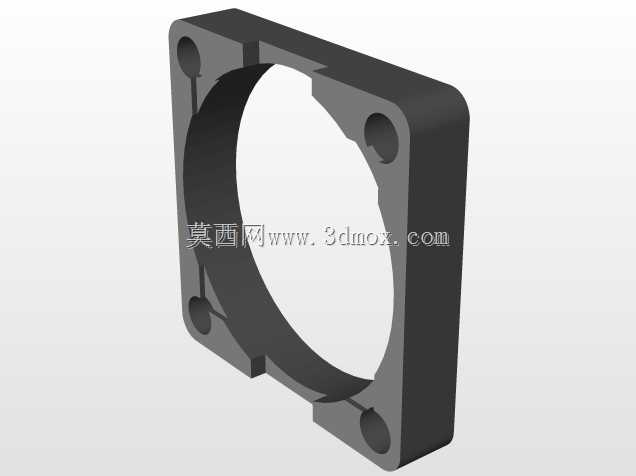

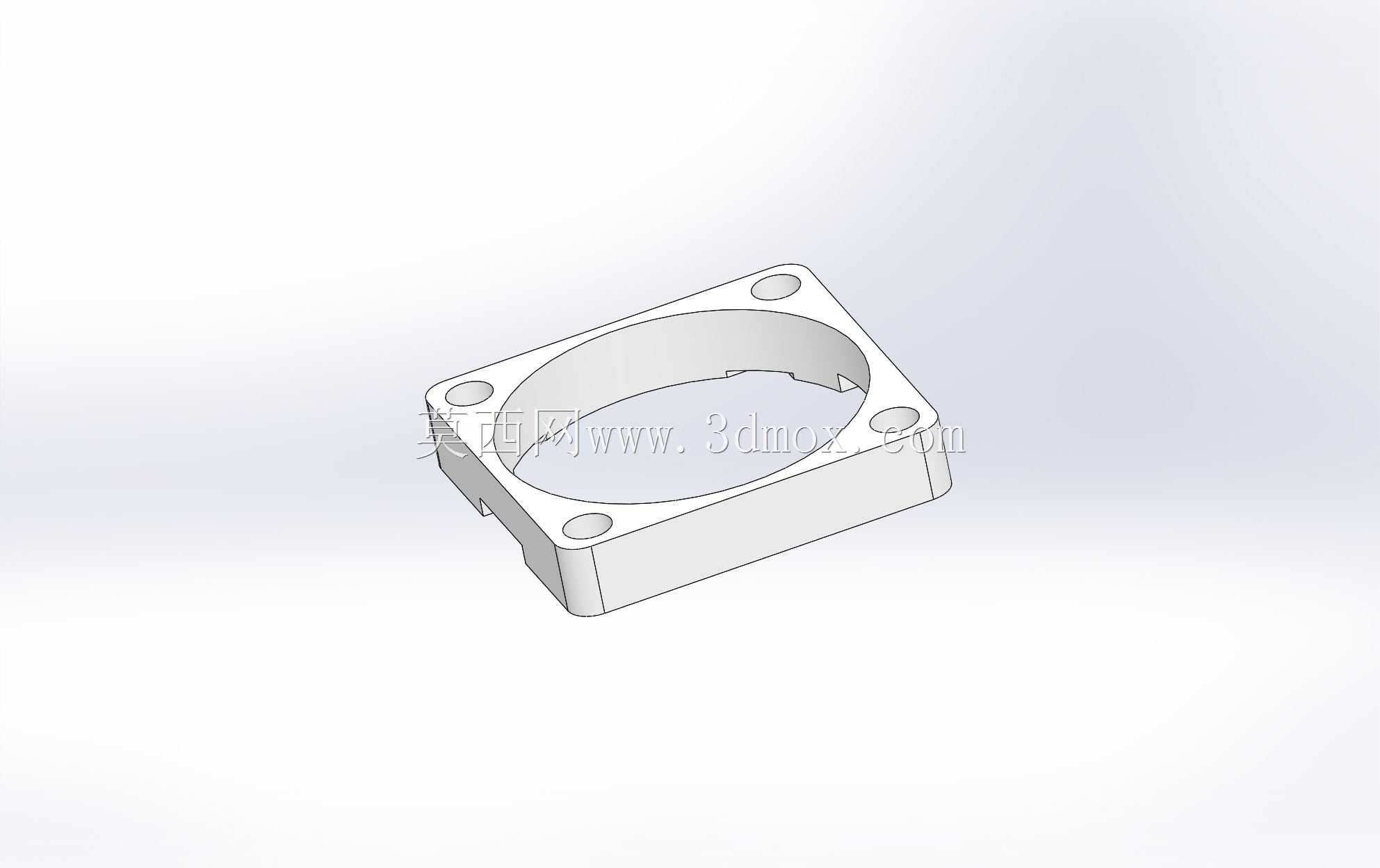

　　从实际使用逻辑来看，这个支架的核心作用是在百瓦LED灯板和设备金属安装框架之间形成刚性过渡连接，既保证灯板安装后位置精度，不会因为长期受震动出现偏斜，也能让灯板背面的散热面和框架预留的安装位保持贴合间隙一致，避免局部应力压裂LED陶瓷基板。设计的时候没有做多余的冗余结构，整体采用框型镂空结构，中间的大尺寸镂空区域刚好避让LED灯板的发光面与透镜安装位，不会遮挡出光路径，同时框体的四个角预留了沉头安装孔，安装时螺丝可以完全沉入孔位，不会突出支架表面刮蹭后续安装的透镜或者防水胶圈。

　　做结构设计的时候，首先考虑的是安装边界的适配性：支架的整体外轮廓尺寸匹配市面上主流百瓦级COB LED灯板的通用安装孔距，四个角的安装孔位公差控制在±0.1mm范围内，既可以适配冲压成型的金属设备框架，也能兼容型材拼接的安装机架，不需要现场二次打孔修改。框体的侧壁做了等厚度的加强筋处理，在控制整体重量的前提下，保证支架受侧向力的时候不会出现形变——毕竟工业场景里安装维护时，操作人员难免会碰到灯组，要是支架刚性不足，很容易导致灯板角度偏移，影响照明覆盖范围。

　　和普通的平板支架不同，这款支架在和LED灯板接触的贴合面做了0.2mm的微凸台设计，安装时只有凸台位置和灯板背面的安装边接触，既可以减少加工平面度误差带来的安装虚位，也能避免支架整体平面和灯板背面的散热涂层大面积摩擦刮损。靠近框架安装的一侧，支架边缘做了定位卡扣缺口，安装时可以先把支架卡在金属框架的预定位凸点上，不需要操作人员全程手扶对准螺丝孔，单人就能完成灯板、支架、框架三者的组装，能有效提升现场装配的效率。

　　考虑到户外使用或者设备内部凝露的场景，支架的框体边缘没有做封闭的储水槽结构，四个角的安装孔周边都设计了微小的排水斜面，就算有冷凝水或者溅水落在支架上，也会顺着斜面流走，不会积在支架和灯板的接缝位置长期浸泡导致锈蚀。另外支架的壁厚是经过受力校核的，按照百瓦LED灯板加上配套透镜、防水罩的总重量1.2kg来算，在持续10G加速度的震动工况下，支架的形变量不会超过0.05mm，完全满足工业设备、户外照明装置的震动使用要求，不会因为长期震动出现螺丝松动、灯板下坠的问题。

　　在实际选型适配的时候，只要是安装孔距匹配的百瓦级方形LED模组，不管是集成COB灯板还是点阵式LED灯板，都可以用这个支架做过渡安装，不需要单独定制连接结构，能大幅减少非标设计的工作量。支架的安装方向没有强制要求，不管是正装、侧装还是倒装吊装，四个角的固定点受力都是均匀分布的，不会出现单侧受力过大的情况。和市面上常见的折弯角码固定方式相比，这种一体式框型支架的安装同轴度更好，灯板安装后和透镜的中心偏差能控制在0.2mm以内，不会出现光斑偏斜、出光不均匀的问题，对于需要精准配光的工业照明场景来说，这点精度控制是很有必要的。
