V25角式手轮截止阀结构设计

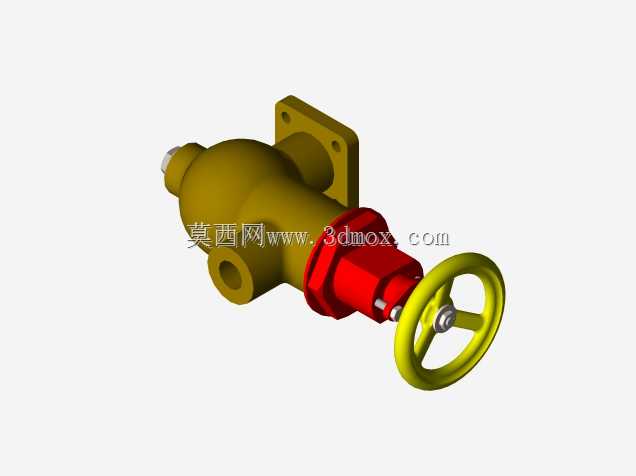

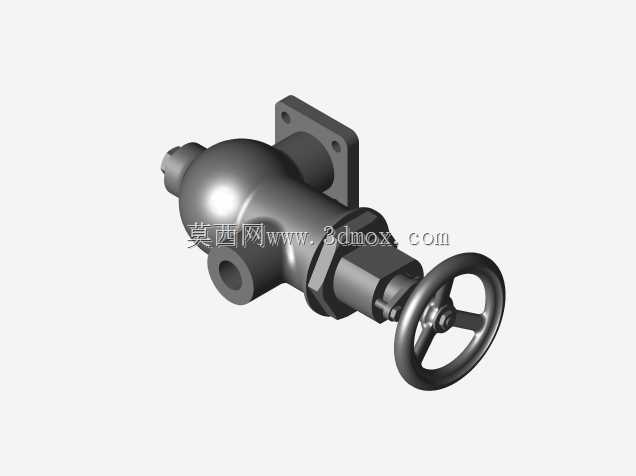

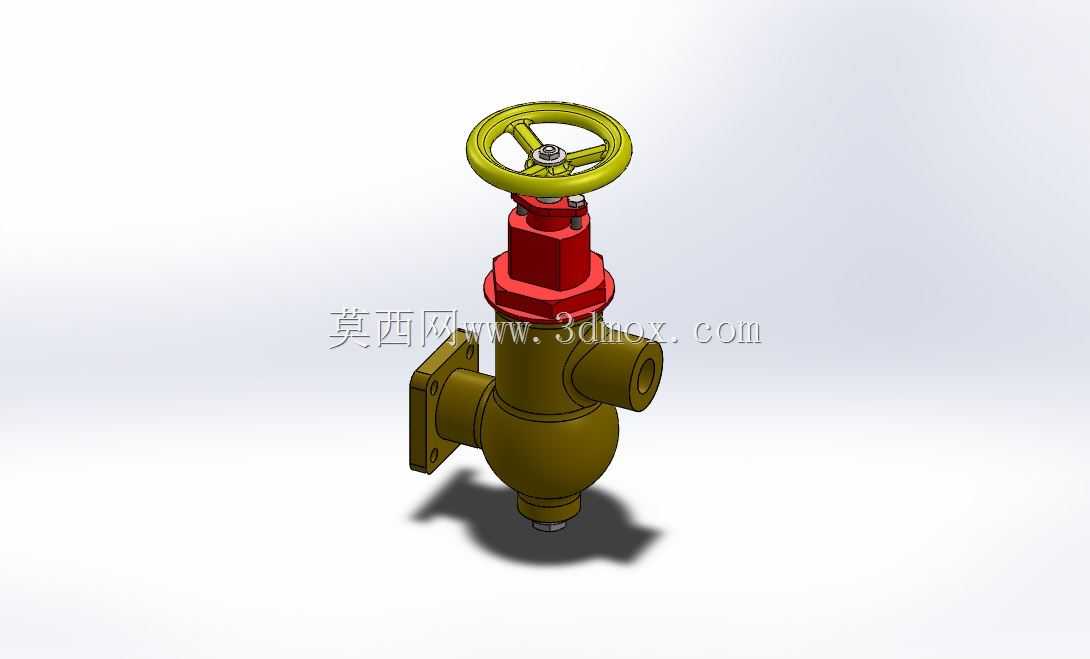

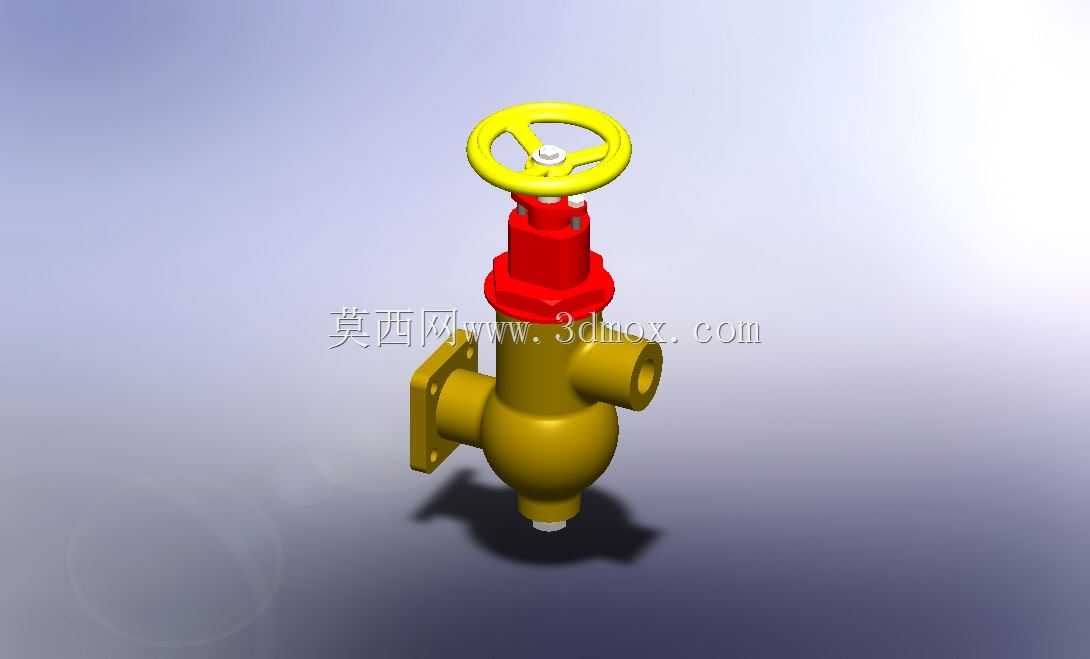

　　这款角式结构的手动控制阀，主要应用在中小通径的工业流体输送管路中，常见于暖通换热系统、小型化工配料管线、船用辅机管路以及建筑给排水的分支管控节点，承担管路通断调节、介质截流止回的核心作用，相比直通式阀门，角式结构能直接适配垂直转向的管路布局，减少管路弯头的使用数量，降低管路整体流阻与安装空间占用。从实际使用场景来看，这类通径25mm的手动阀，操作端采用轮辐式手轮结构，手轮外圈做了圆弧滚花处理，即便操作人员佩戴劳保手套也能稳定施加扭矩，不会出现打滑脱手的问题；手轮与阀杆的连接采用四方嵌合结构，配合顶部的锁紧压盖，能避免长期开关操作后手轮出现松旷偏移，保证操作力矩的有效传递。阀杆密封段采用了多级填料压盖结构，

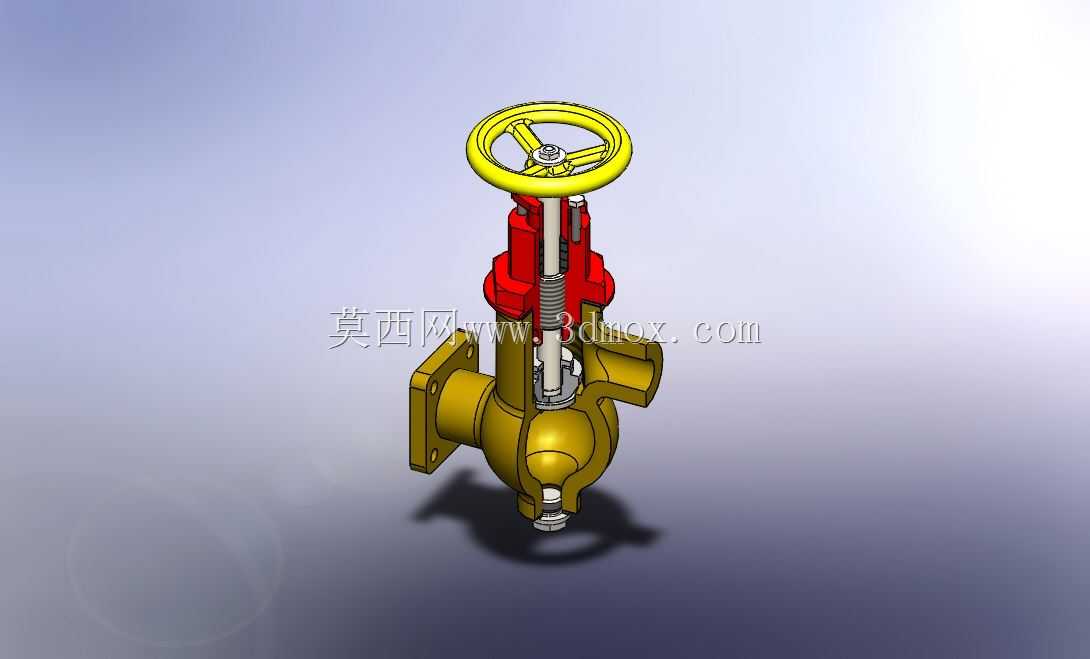

　　红色的压盖螺母可以通过螺栓预紧力调整填料的压缩量，当填料出现正常磨损导致介质微渗时，不需要拆解整个阀门，只需均匀拧紧压盖螺栓就能补偿密封间隙，大幅降低现场维护的工作量。阀体部分采用三通式角向布局，介质从侧方水平接口进入，经过阀瓣节流后从下方垂直接口流出，流道做了圆弧过渡处理，没有直角突变结构，能减少介质在阀腔内的涡流冲击，降低长期运行过程中阀体的冲蚀磨损，同时也能减少管路的压力损失。阀体侧面预留的带安装孔的固定支耳，是设计中很实用的细节，在管路振动较大的应用场景下，可以通过螺栓将阀门固定在邻近的支架或者设备壁面上，避免阀门重量长期拉扯管路焊缝导致的开裂泄漏，支耳的安装孔做了长圆孔设计，能补偿一定的安装位置误差，

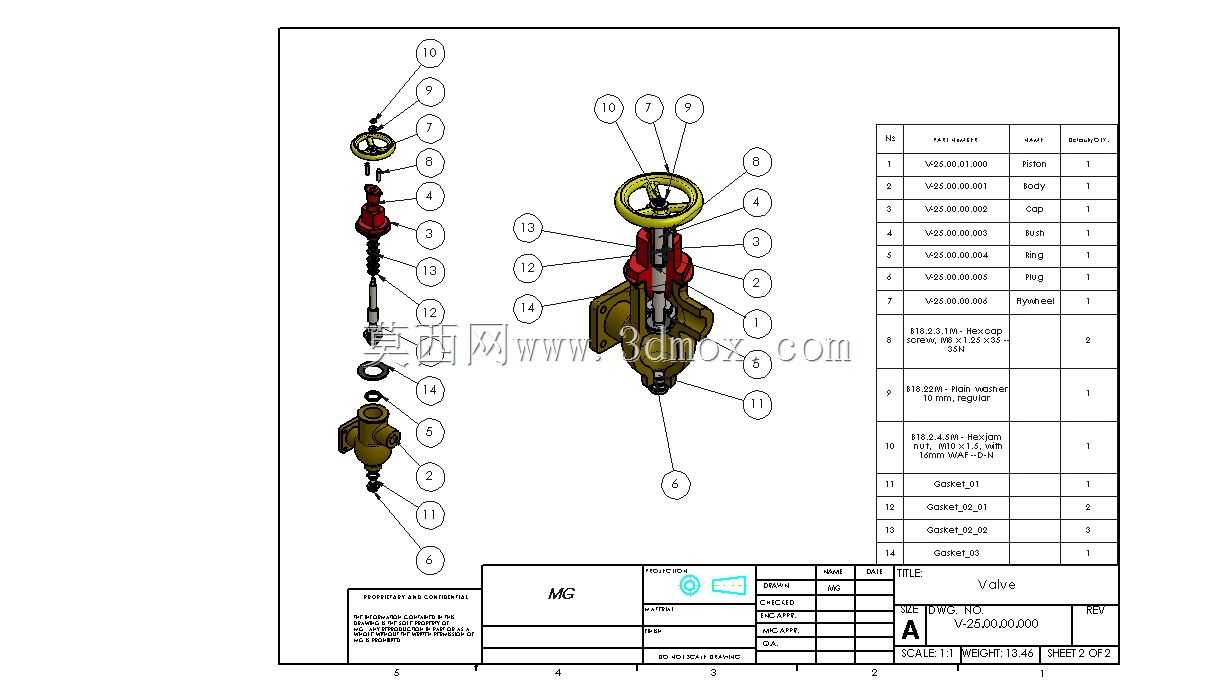

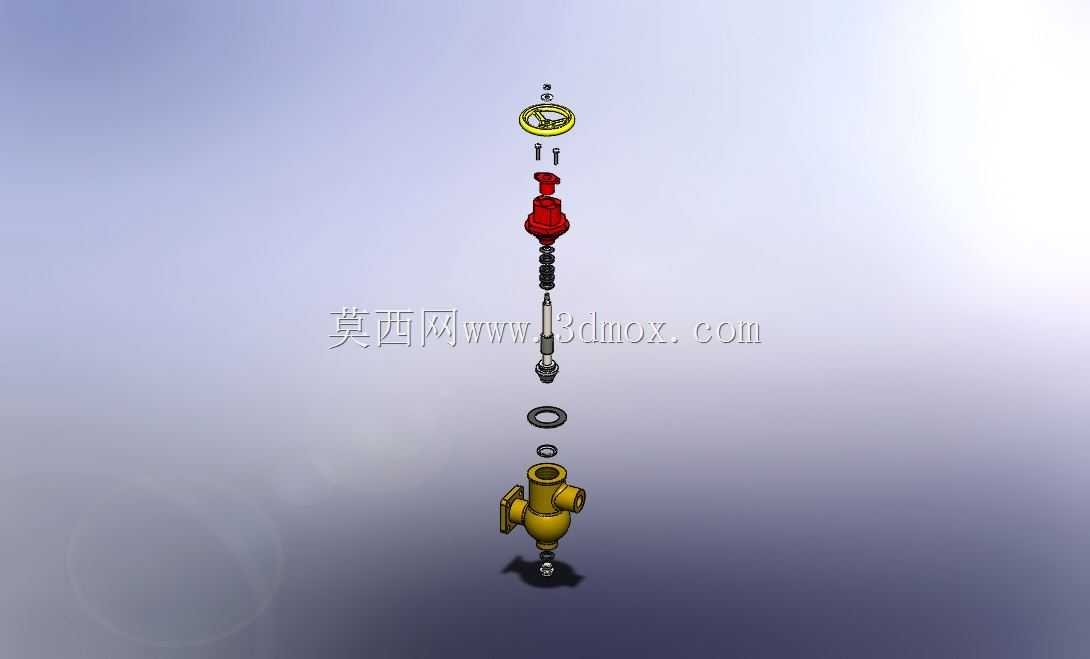

　　降低现场安装的对位难度。从设计思路上看，这款阀门的建模过程优先保证了装配关系的准确性，阀杆的升降行程与阀瓣的密封面行程做了对应匹配，手轮旋转一圈对应的阀杆升程符合手动阀的操作力设计规范，不会出现操作力矩过大或者调节精度不足的问题；阀瓣密封面采用了锥面密封结构，相比平面密封，锥面结构在关闭时能产生自紧效应，介质压力越高密封贴合越紧密，同时对阀杆的对中精度要求更低，长期使用后即便出现轻微磨损也能保证密封性能。外形尺寸方面，手轮的最大回转直径控制在合理范围，操作时不会和周边的管路、保温层产生干涉，阀体的三个接口的连接尺寸符合通用管路连接标准，侧方水平接口、下方垂直接口以及另一侧的备用接口的中心距、

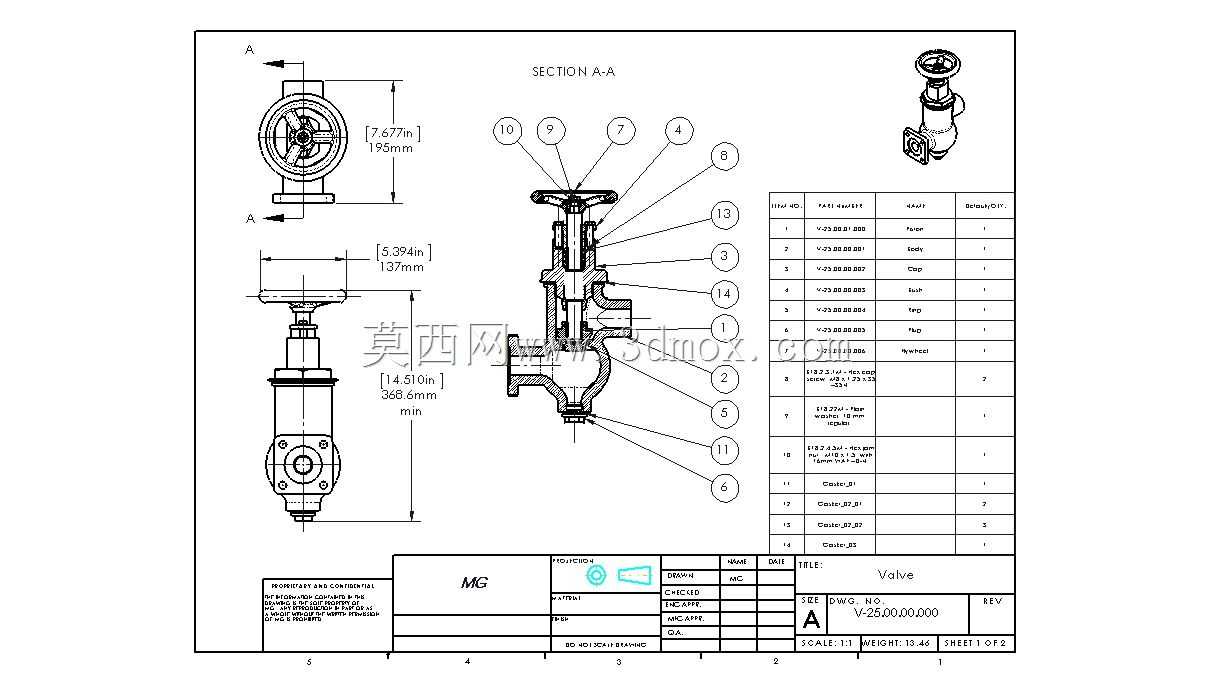

　　端面密封面尺寸都和同通径的通用阀件保持一致，能直接替换现有管路上的同类型老旧阀门，不需要额外改动管路布局。安装边界上，手轮的操作空间预留了足够的手部操作距离，从手轮顶部到阀体中心的高度尺寸，能保证操作人员在阀门正面就能完成全开全关的操作，不需要侧身或者借助额外工具；阀体底部的接口端面到支耳安装面的距离，也匹配常规的管路支架安装高度，不会出现安装后阀门悬空或者接口错位的问题。在建模细节上，所有的铸造圆角都做了符合铸造工艺要求的处理，没有尖锐的直角结构，避免铸造过程中出现应力集中导致的阀体开裂，阀杆与压盖、阀体的配合间隙也按照实际的公差要求做了预留，能直接用于后续的工程出图、工艺拆解以及装配模拟，对于做管路系统设计、阀件选型校核的工程师来说，这个模型能直接导入到管路装配体中，完成管路布局的干涉检查、操作空间校核，不需要再从零开始建模，能大幅提升设计阶段的工作效率。
