ULA火箭用传感器安装支架结构设计

　　这款支架是针对航天发射载荷平台的传感器安装需求开发的结构件，核心应用场景集中在火箭箭体内部的传感器布设工位，主要承担传感器本体的固定、载荷传递以及振动工况下的位置保持作用，适配箭上多类环境监测、状态采集类传感器的安装需求，能够在发射阶段的强振动、大过载工况下保证传感器安装位置不发生偏移，避免采集数据失真或者传感器脱落引发的系统故障。

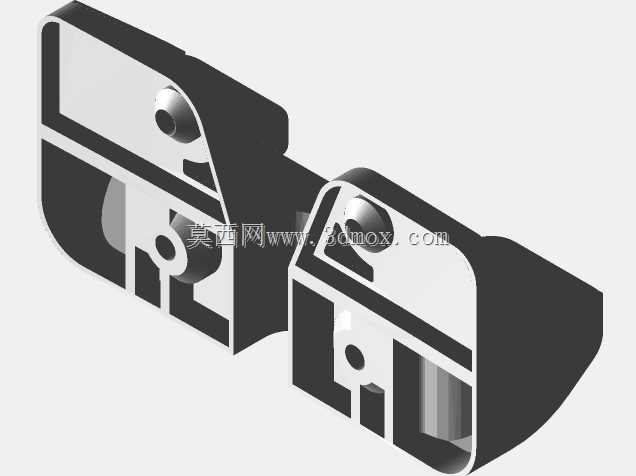

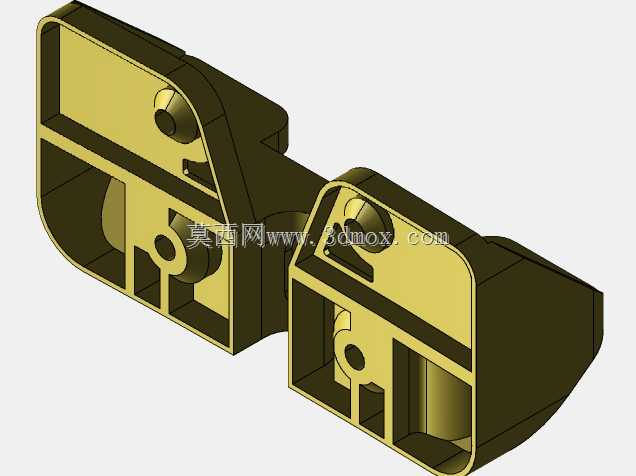

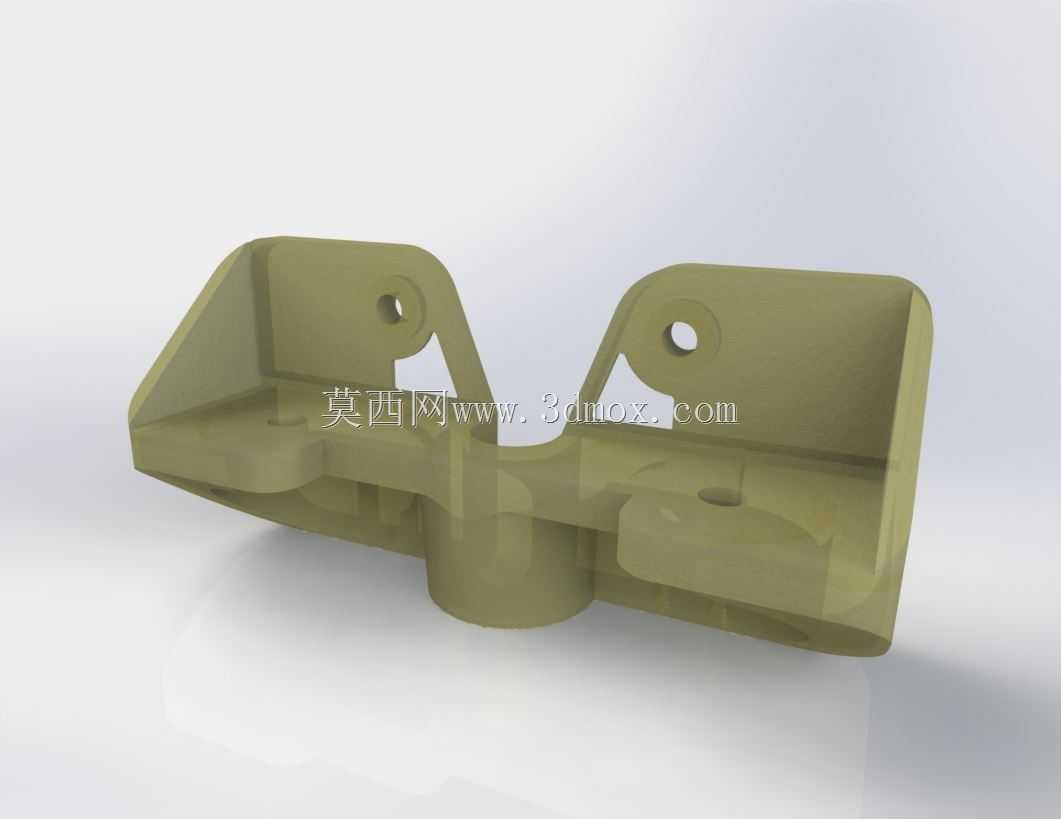

　　从实际使用场景来看，这类支架安装在火箭仪器舱的安装平台上，周边密布各类测控线路与相邻传感元件，因此设计阶段首先要严格控制安装边界，避免和周边元器件、走线空间产生干涉。支架整体采用对称式的双安装耳布局，两个带通孔的耳座分别对应传感器的两个固定点位，中间的下沉式型腔用于容纳传感器底部的接线端头，底部的柱状凸台是和工作平台定位配合的核心结构，安装时凸台嵌入平台的定位孔内，再通过耳座上的螺栓完成锁紧，整个安装过程不需要额外的转接件，能够直接适配平台的标准安装孔位。

　　设计过程中首先围绕螺栓连接的可靠性做了边界校核，所有螺栓孔周边的最小边缘距离严格控制在螺栓孔直径的2倍，避免锁紧时孔边应力集中导致的基体开裂，尤其是航天发射工况下过载是动态变化的，静态下的安全冗余不足很容易在振动过程中出现结构失效。壁厚控制上，整体最小壁厚设定在0.040英寸，在保证结构刚度的前提下尽可能去除多余材料，最终将零件重量控制在0.1磅级别，对于航天载荷来说，每一克重量的控制都直接关系到发射成本与有效载荷占比，因此轻量化是这类结构设计的核心指标之一。

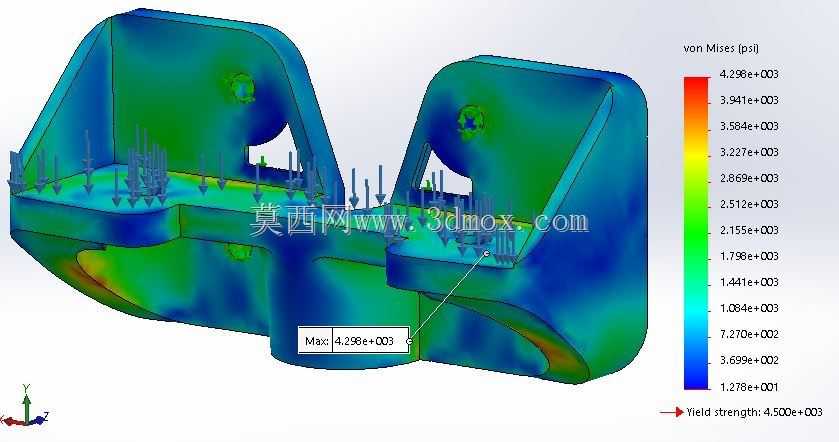

　　载荷校核阶段，针对工作平台传递的Z向均布600lbf极限荷载做了有限元仿真验证，选用Ultem 9085材料的属性参数代入计算，材料允许强度为4500PSI，仿真得到的最大应力为4298PSI，留有足够的安全余量，不会在极限荷载下发生塑性变形。整体体积控制在2.439立方英寸，既保证了结构的完整性，又没有多余的冗余结构。外形上所有的棱边都做了圆角过渡，避免锐边在装配过程中划伤操作人员或者破坏传感器的线缆绝缘层，型腔内部的加强筋沿着载荷传递路径布置，从底部定位凸台延伸到两侧的安装耳座，能够将螺栓锁紧力、过载冲击力顺畅传递到整个基体，避免局部应力集中。

　　从安装适配性来看，支架的底部安装面做了平面度管控，和平台贴合后间隙不超过0.002英寸，保证锁紧后不会出现附加安装应力，避免长期振动下螺栓松动。两侧的安装耳座孔位同轴度控制在0.001英寸以内，保证传感器安装后不会出现偏斜，确保传感器的采集方向和设计方向一致，不会因为安装角度偏差影响测量精度。中间的避让型腔深度经过反复校核，既能够容纳传感器的接线端头，又不会因为型腔过深削弱整体结构刚度，型腔底部的小凸台是传感器安装时的辅助定位点，能够在装配时快速定位传感器位置，提升装配效率。

　　这类结构在航天测控系统中属于典型的小型承力安装件，虽然尺寸不大，但直接关系到传感器的工作可靠性，设计过程中每一个尺寸参数、每一处结构细节都需要结合实际工况反复校核，既要满足强度、刚度要求，又要实现极致轻量化，同时还要兼顾装配工艺性，选用的Ultem 9085材料本身具备优异的比强度与耐温性能，能够适应箭上的宽温域工作环境，不需要额外做表面处理就能够满足航天使用要求，适合小批量快速加工制造，能够缩短研发迭代周期。
