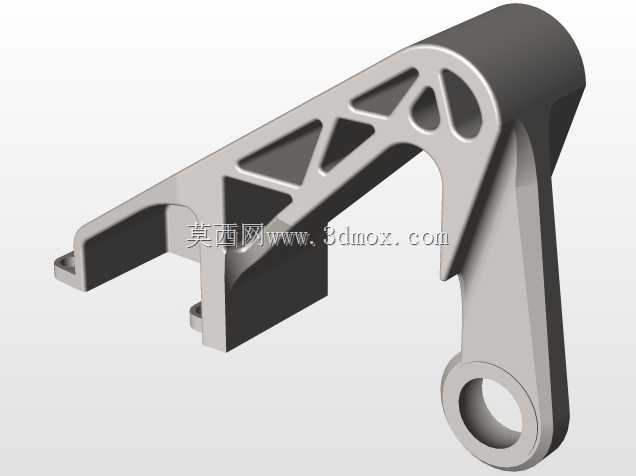

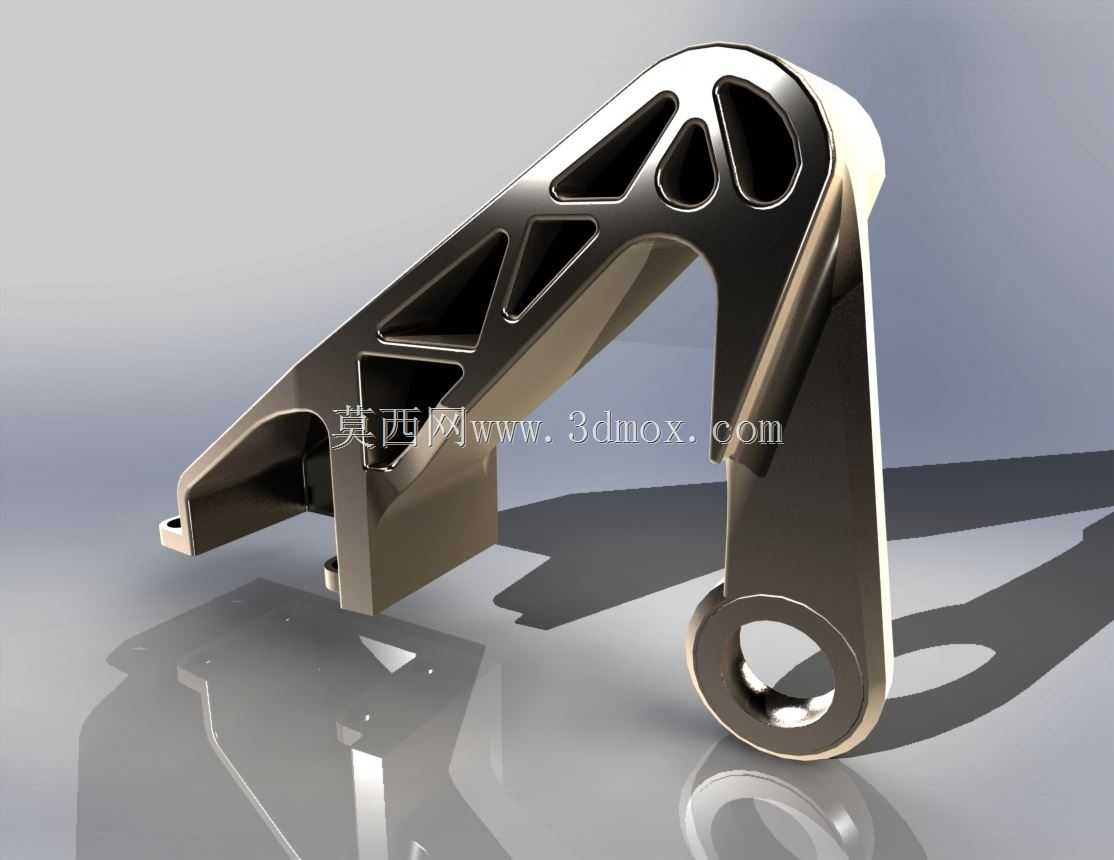

在航空机载设备、精密传感检测装置的安装布局场景中,这类非对称结构的连接支架往往承担着异向载荷传递、多部件位姿固定的核心作用,区别于常规对称式支撑件,它的结构形态完全贴合安装空间的异形边界,不需要额外调整周边部件的排布位置就能完成装配,能大幅压缩紧凑舱段内的空间占用率。从实际承载逻辑来看,支架主体采用变截面的流线型过渡设计,没有出现直角突变的结构区域,能有效避免应力集中带来的疲劳失效风险,所有受力路径上的材料分布都经过载荷拓扑优化,在非主要承力区域设置了三角形镂空减重槽,既不会削弱整体结构的刚性,还能将整体重量控制在较低水平,适配对自重有严格限制的机载、移动检测设备安装需求。支架的安装边界分为两个功能区域,
一端是带定位凸台的平面安装面,设置了两个沉头固定孔,安装时可以通过凸台与安装基座的定位槽快速对位,沉头孔能保证固定螺栓安装后端面不突出,不会与周边运动部件产生干涉;另一端是带铰孔的环形连接端,孔壁做了加厚处理,能适配销轴类连接件完成活动端的铰接,铰孔的同轴度公差控制在较高精度等级,铰接转动时不会出现卡滞、偏磨的问题。设计过程中优先考虑了多向载荷的承载能力,针对设备运行过程中产生的垂向冲击、横向振动、纵向拉扯等不同方向的作用力,调整了各段筋板的厚度与倾斜角度,让所有外部载荷都能顺着筋板的走向传递到安装基座上,不会在结构局部出现载荷淤积的情况,镂空区域的边缘都做了圆弧过渡处理,避免加工和使用过程中出现应力裂纹。
这类支架的实际使用场景覆盖了精密传感器安装、机载小型设备固定、自动化检测工位的工件支撑等多个领域,在安装空间局促、载荷方向复杂的工况下,相比标准型材搭建的支撑结构,它的适配性更强,不需要现场二次加工就能直接完成装配,同时一体化的结构设计省去了多零件拼接的装配环节,也避免了拼接间隙带来的安装精度误差。从加工适配性来看,该结构既可以采用金属3D打印的方式一体成型,也能通过五轴铣削加工完成制造,镂空结构的槽宽预留了足够的刀具走刀空间,不需要特殊定制刀具就能完成加工,成型后不需要做额外的配重调整,自身的结构对称性偏差控制在极小范围内,高速运动工况下不会产生额外的振动激励。在和传感类设备配合使用时,支架的安装面平面度经过严格控制,

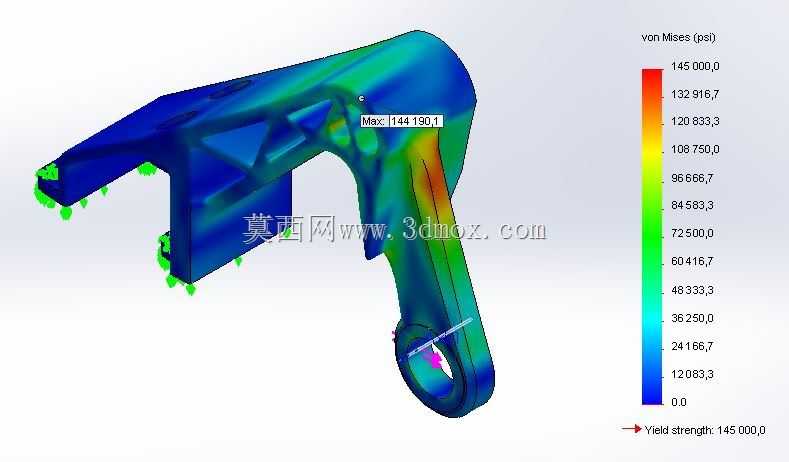

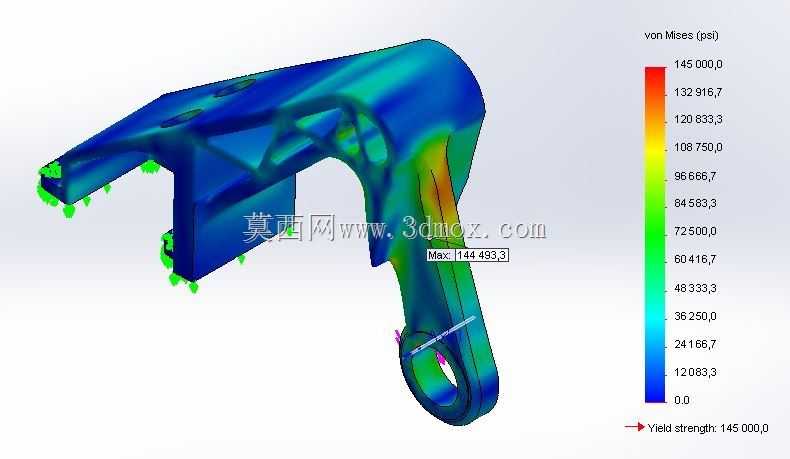

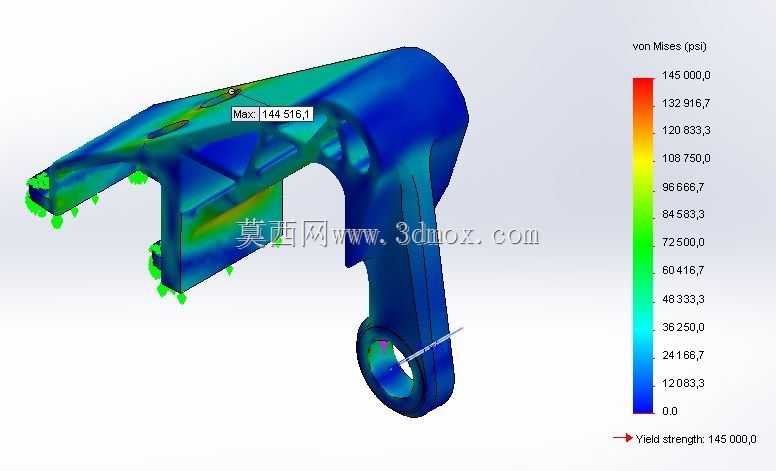

能保证传感器的检测基准与安装基准保持一致,不会因为安装面的平面度误差导致检测数据出现偏差,铰接端的转动间隙控制在合理范围内,既可以满足设备小范围位姿调整的需求,也不会因为间隙过大导致检测过程中出现晃动。结构的壁厚设计遵循等强度原则,主承力路径上的壁厚大于非承力区域,在保证整体强度满足145000PSI应力阈值要求的前提下,最大化去除冗余材料,相比同载荷等级的实体支架,重量降低超过三成,同时低支撑的结构设计也适配增材制造的工艺要求,打印过程中不需要添加大量支撑结构,减少了后处理的工作量,也降低了支撑去除过程中损伤结构表面的风险。
