多铰接式金属机械连接支架结构设计

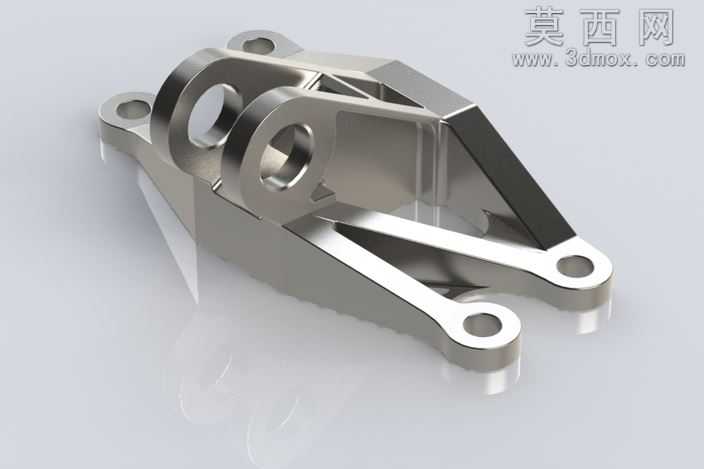

本作品为多铰接式金属机械连接支架的三维建模设计，整体采用一体化金属结构设计思路，在三维建模过程中，首先通过草图绘制确定各臂杆的延伸走向与铰接点位分布，精准定位六个安装孔位的相对位置，保证各孔位的同轴度与位置公差符合机械装配要求。建模阶段采用实体拉伸与切除特征完成主体块体的基础造型，针对支架的三角加强筋结构，通过筋特征工具实现筋板与主体臂杆的自然过渡，避免应力集中问题，同时对所有棱边进行圆角处理，还原真实机加工零件的倒角工艺特征，去除尖锐边角提升结构安全性。材质渲染阶段选用哑光不锈钢金属材质，调整材质的反射率与粗糙度参数，还原金属机加工后的细腻磨砂质感，同时添加环境反射效果，让金属表面的光影过渡自然真实，突出零件的金属质感与精密加工属性。结构设计上采用多臂杆分散式铰接布局，三个延伸臂杆分别设置独立的铰接安装孔，可实现多方向的活动连接需求，主体连接块采用三角镂空减重设计，在保证整体结构强度的前提下减少材料用量，降低零件自重，各臂杆的厚度经过受力模拟优化，在承重工况下可均匀分散载荷，避免局部应力过大导致的结构变形。建模过程中对各铰接孔的内径尺寸进行标准化设定，适配通用规格的铰接销轴，孔位边缘做沉孔处理，保证销轴安装后端面与零件表面齐平，提升装配后的整体美观度与连接稳定性。整体结构无冗余设计，各部分衔接流畅，既满足机械连接的功能需求，又兼具工业设计的美感，可用于机械传动机构、自动化设备的活动连接部位，实现多自由度的铰接传动与支撑作用。
