航天实验用钣金承载支架结构设计

　　这款钣金支架主要面向航天类地面模拟实验及搭载实验场景设计，核心作用是为实验载荷提供稳定的安装承载基准，适配实验过程中各类传感元件、实验模块的固定需求，能够在施加预设载荷的工况下保持结构刚性，避免因结构形变影响实验数据采集精度。从实际使用场景来看，这类支架既可以在地面力学模拟实验台架上使用，配合加载设备完成载荷施加下的结构稳定性验证，也可适配航天搭载实验的安装边界，满足轻量化、高可靠的使用要求。

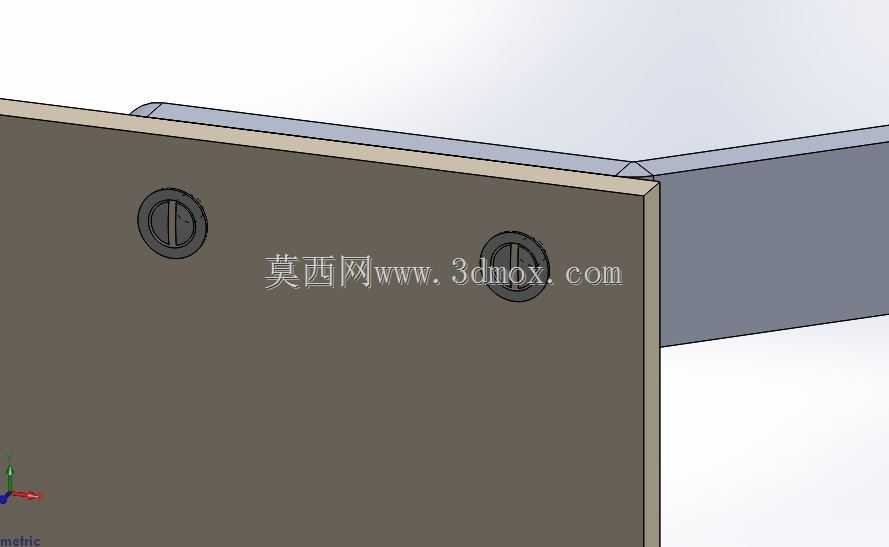

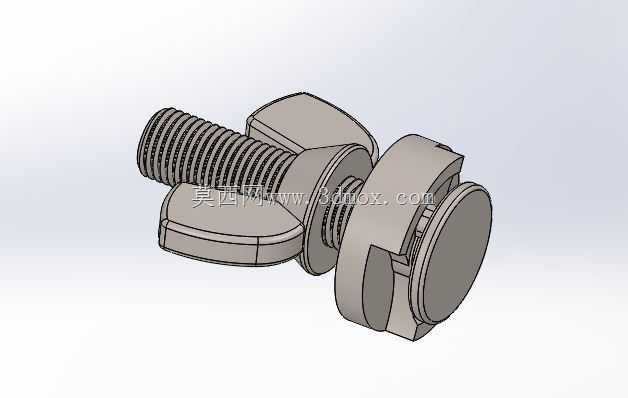

　　设计阶段优先考虑了加工与装配的便捷性，整体采用钣金加工工艺成型，所有结构件均可通过常规钣金下料、折弯工序完成加工，无需复杂的机加工工序，能有效控制加工成本，同时所有标准紧固件均可通过常规供应链渠道采购，装配过程仅需普通平螺丝刀即可完成全部组装作业，无需专用工装工具，大幅降低了装配门槛，即使是无专业装配经验的人员也能快速完成整机组装。结构连接部位采用无间隙配合设计，组装完成后整体结构刚性充足，在实验设计的额定载荷作用下，各连接部位不会出现相对窜动，整体形变量控制在实验允许的范围内，能够有效抵抗实验过程中施加的多向载荷，避免因结构松动或形变导致实验失效。

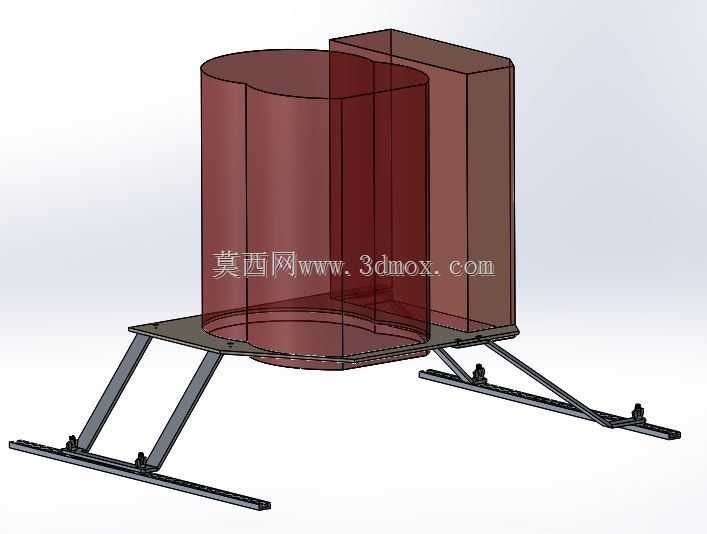

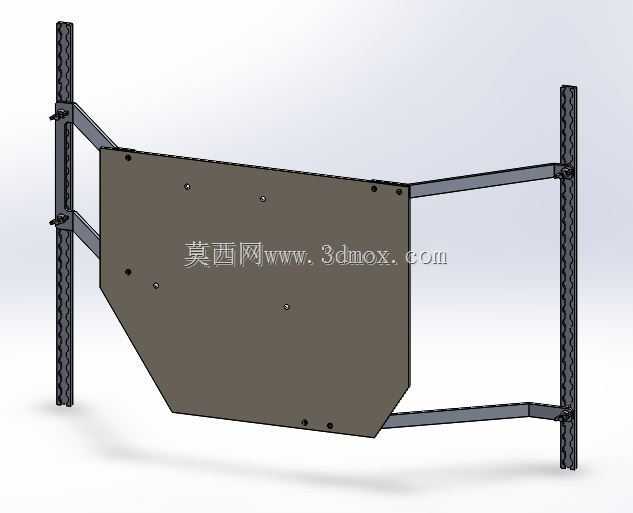

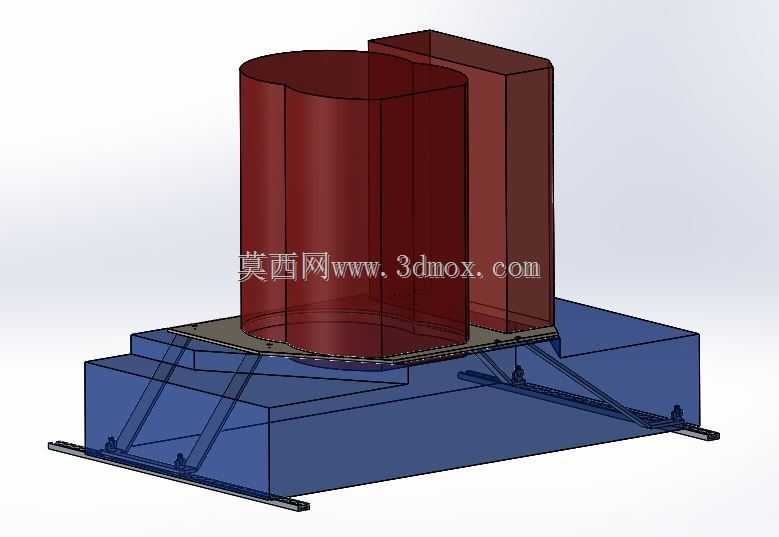

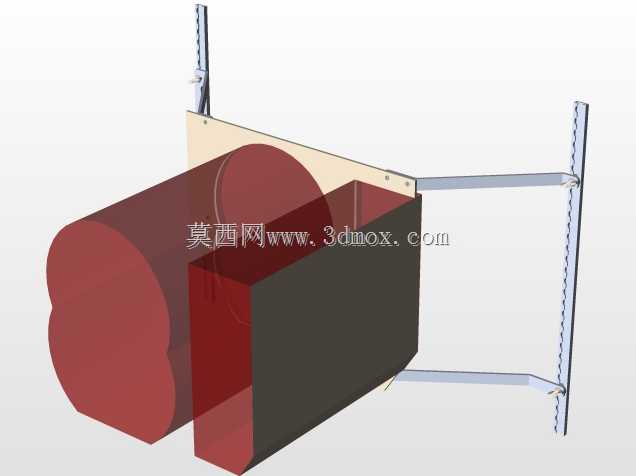

　　结构布局上，主体承载部位采用圆弧过渡的柱面支撑结构，能够适配圆柱形实验载荷的安装贴合需求，增大接触面积降低局部压应力，避免应力集中导致的结构损坏。侧面设置的立式加强钣金件与主体承载结构连接为整体，进一步提升了主体结构的抗侧弯能力，应对侧向加载工况时能有效分散应力。向外延伸的多组支腿结构作为安装固定端，支腿末端设置标准安装孔位，可直接与实验台架或搭载平台的安装接口对接，支腿采用斜向支撑布局，形成稳定的三角支撑结构，在不额外增加整体重量的前提下提升了支撑稳定性，同时支腿的长度与延伸角度经过力学仿真验证，在给定的安装边界下能够将整体结构的固有频率控制在合理区间，避免实验过程中出现共振问题。

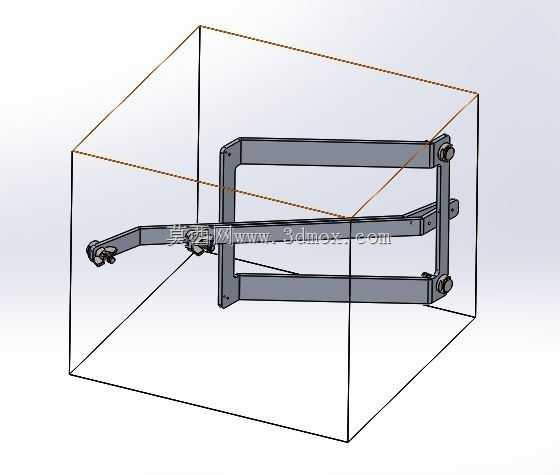

　　从安装边界来看，整体结构的外轮廓尺寸经过优化，在满足承载能力的前提下尽可能压缩了占用空间，能够适配多数标准实验台架的安装间距，支腿的安装孔位采用通用孔距设计，无需对现有实验平台进行改造即可直接安装固定。所有外露钣金边缘均做了折边钝化处理，既提升了结构边缘的刚性，也避免装配过程中出现划伤风险。结构上预留了多组传感元件的走线空间，实验过程中传感线路可顺着钣金结构的间隙排布，无需额外设置走线槽，简化了实验布线流程。考虑到航天实验的特殊使用需求，整体结构采用少零件设计思路，尽可能减少独立零件的数量，避免在使用过程中出现零件松脱掉落的问题，所有紧固件均采用防松设计适配，即使在振动工况下也能保持连接可靠性。

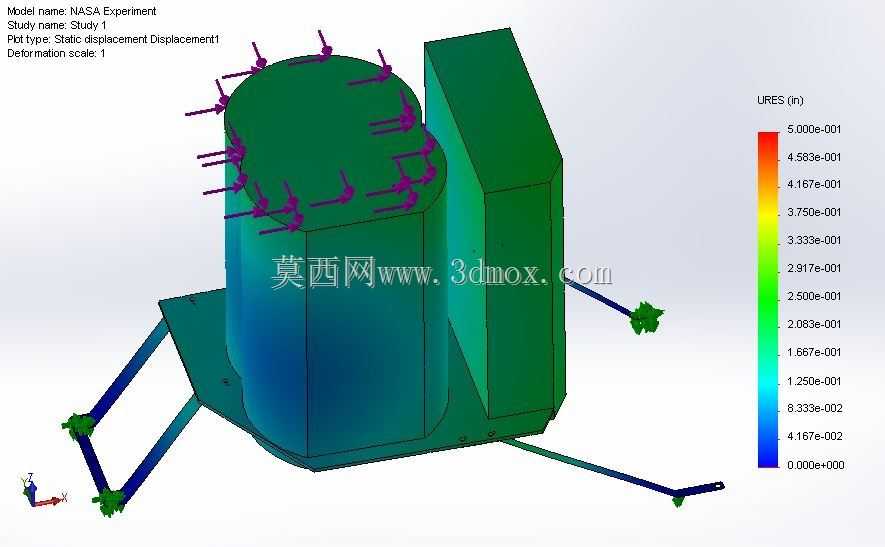

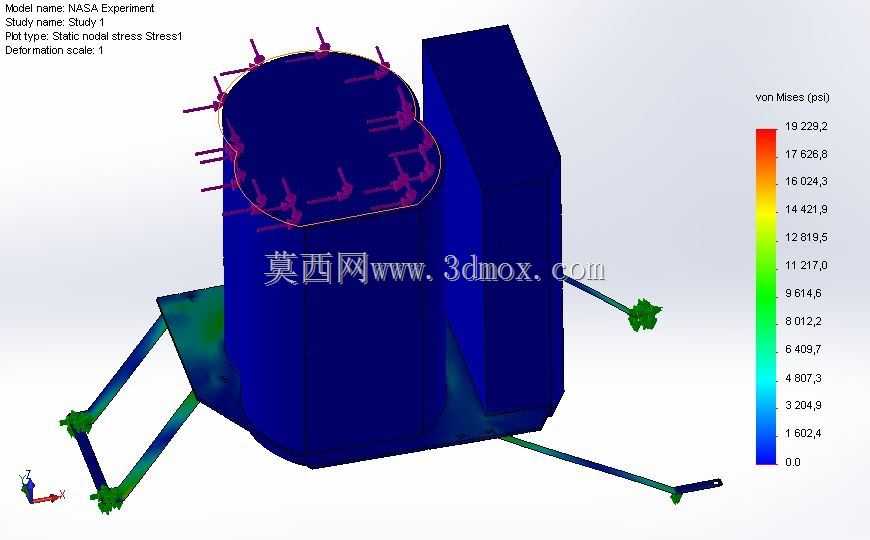

　　力学性能层面，通过有限元仿真对结构进行了多工况验证，在额定的垂直加载、侧向加载工况下，结构的最大位移量、最大应力值均满足材料许用要求，不会出现塑性变形或结构失效问题。钣金材料选用常规结构用钣金板材，兼顾强度与加工性能，同时材料的获取渠道广泛，无需定制特殊牌号材料，进一步降低了整体制造成本。整体结构没有复杂的曲面造型，所有折弯角度均为常规钣金加工可实现的角度，加工过程中无需特殊模具，能够快速完成小批量试制，适配实验项目快速迭代的需求，当实验载荷尺寸或安装接口出现调整时，仅需对对应钣金件的折弯尺寸或孔位进行小幅修改即可快速适配，无需重新设计整体结构，具备较强的通用性与改型适配能力。
