乘用车铝合金多辐条轮毂轮辋结构设计

　　轮辋作为汽车行走系统的核心承载部件，直接决定了轮胎的安装适配性与整车行驶的动态稳定性，日常设计工作中，这类部件的建模往往需要兼顾结构强度、装配边界与轻量化需求，不能只做外观曲面的堆砌。从实际应用场景来看，这类多辐条铝合金轮辋主要适配家用紧凑型乘用车，匹配15-16英寸子午线真空轮胎，日常行驶中需要承受整车垂直载荷、转向时的横向侧向力，以及经过颠簸路面时的瞬时冲击载荷，同时还要兼顾制动系统的散热空间预留，避免长距离制动后热量堆积引发轮胎性能衰减。

　　在设计思路上，这款轮辋采用了十组双辐条的对称布局，首先从受力角度出发，辐条的走向从中心安装盘向外缘轮辋平滑过渡，每根辐条的截面做了渐变处理，靠近中心安装座的位置截面厚度更大，用来分散螺栓安装点的集中应力，向外延伸到轮辋结合处时厚度逐步收窄，在保证辐条抗弯、抗扭强度的前提下，尽可能减少非必要的材料堆积，实现轻量化目标。中心安装区域设置了四个螺栓孔，孔位的分度圆直径严格对应常规家用车的转向节安装尺寸，中心定位孔的公差需要控制在过渡配合区间，保证轮辋安装后与车轴的同轴度，避免高速行驶时出现车轮抖动的问题。螺栓孔周边做了局部加厚的凸台结构，用来承受螺栓锁紧时的压紧力，防止长期使用后安装面出现压溃变形。

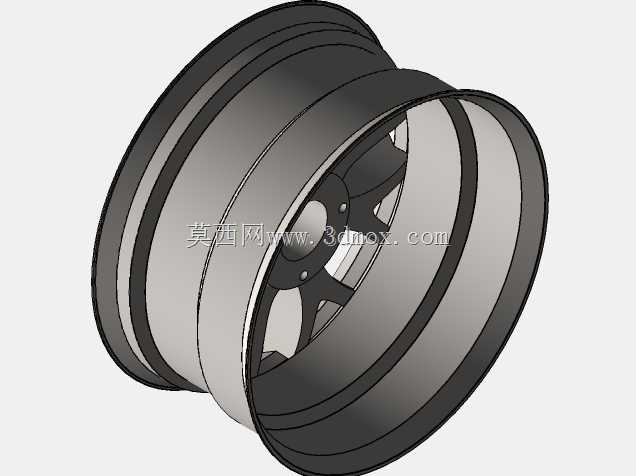

　　轮辋的外缘部分采用了标准的深槽式结构，槽底的圆角、胎圈座的角度都严格匹配真空轮胎的安装规范，保证轮胎充气后胎圈能够紧密贴合在轮辋座面上，不会出现漏气、脱圈的风险。轮辋的内侧预留了平衡块的安装卡槽，方便后期轮胎装配后做动平衡校正，同时轮辐之间的镂空空间经过尺寸校核，能够容纳常规尺寸的浮动式制动卡钳与通风刹车盘，不会在转向、颠簸时出现轮辐与制动部件的运动干涉。在安装边界的校核上，需要重点关注轮辋的偏距参数，偏距的大小直接决定了轮辋相对于轮拱的内外位置，偏距过小会导致轮辋外凸超出翼子板，偏距过大则会让轮辋向内缩进，蹭到内侧的悬架摆臂或者减震器，建模时需要把轮辋的安装面到轮辋中心面的距离严格控制在对应车型的适配范围内，同时预留足够的轮胎跳动空间，匹配悬架的上下行程极限。

　　从实际使用的功能特性来看，铝合金材质的轮辋相比传统钢制轮辋，散热性能更好，能够更快把制动系统产生的热量传导到空气中，同时重量更轻，能够降低簧下质量，提升悬架的响应速度，改善整车的操控质感。多辐条的设计除了外观上的视觉效果，更重要的是相比少辐条结构，能够把载荷更均匀地分散到每一根辐条上，减少单根辐条的应力集中，在经过坑洼路面受到瞬时冲击时，不容易出现辐条断裂的问题。建模过程中，所有的过渡位置都做了圆角处理，避免尖锐的转角引发应力集中，尤其是辐条与轮辋、辐条与中心安装盘的结合位置，圆角半径需要经过强度校核，保证在最大冲击载荷下，应力值低于铝合金材料的屈服强度，不会出现塑性变形。另外，轮辋的气门嘴安装孔位置设置在两根辐条之间的轮辋槽上，位置避开辐条的遮挡，方便后期充气时的操作，同时孔位周边做了密封面的平整处理，保证气门嘴安装后的密封性。

　　在结构细节上，轮辋的轮缘部分做了加厚处理，这个位置是轮胎拆装时最容易受到磕碰的位置，同时日常行驶中如果轮胎蹭到路肩，轮缘会首先承受冲击力，加厚的设计能够避免轮缘出现变形，保证轮胎的密封性能。轮辋的中心盖安装位置设置了环形卡槽，用来固定装饰盖，遮挡中心的螺栓与轴头，避免泥水、灰尘进入安装区域造成螺栓锈蚀。整个轮辋的曲面设计都做了拔模角度的处理，方便后续的铸造生产，所有的壁厚都尽量保持均匀，避免铸造过程中因为冷却速度不一致产生缩孔、裂纹等铸造缺陷。
