车用12V空调鼓风驱动电机结构

　　在乘用车辆、商用轻卡的暖通空调系统总成开发环节，鼓风电机是决定座舱送风效率、温控响应速度的核心执行部件，这款12V直流驱动的鼓风电机，主要适配传统燃油车型的空调箱总成安装位，负责为蒸发器、暖风水箱后的空气流提供持续动力，将调温后的气流通过风道输送到座舱各个出风口，覆盖除雾、制冷、采暖、通风全工况的送风需求。从实际装车场景来看，这类电机多布置在仪表台内侧的空调箱下部，安装空间受仪表台内部线束、防火墙结构、周边附属部件的限制非常明显，因此在结构设计阶段首先要锁定安装边界：电机本体采用圆柱式壳体结构，侧部伸出的带安装孔固定支脚，直接对应空调箱壳体上的预装定位柱，安装时无需额外设计转接支架，支脚的孔位公差控制在±0.1mm范围内，

　　避免装车后出现电机同轴度偏差引发的运转振动问题；输出轴端的轴径、伸出长度严格匹配离心式风轮的安装孔尺寸，轴端做滚花处理，增大与风轮轮毂的接触摩擦力，防止高转速下风轮出现打滑、窜动的问题。从功能特性来看，这款12V鼓风电机采用永磁直流励磁结构，后端集成供电接插端子，端子的插拔方向与电机轴线呈垂直角度，刚好适配空调箱内部预留的线束走向，避免装配时线束出现过度弯折导致的线芯断裂问题；电机壳体表面做发黑防锈处理，能够适应空调箱内部长期高湿度、温差变化大的工作环境，避免凝露引发的壳体锈蚀、内部绕组受潮问题。设计过程中，针对鼓风电机长期连续运转的工况，对内部轴承的选型做了匹配优化，采用含油轴承结构，

　　无需额外添加润滑脂即可满足整车全生命周期的运转需求，同时将电机的运转噪音控制在合理区间，避免高转速下的电磁噪音、轴承摩擦音通过风道传递到座舱内部，影响驾乘舒适性。在安装边界的校核上，除了本体的固定尺寸，还要考虑电机运转时的热膨胀余量，壳体与周边空调箱塑料件的间隙预留不小于5mm，防止电机长时间满负荷运转产生的热量导致周边塑料件出现热变形；电机尾部的供电端子与周边线束的安全间隙控制在3mm以上，避免车辆行驶过程中的振动导致线束与壳体摩擦出现绝缘层破损。从实际选型适配的角度，这类鼓风电机的输出扭矩特性刚好匹配乘用车空调系统常用的离心风轮负载，在不同转速档位下都能保持稳定的输出，不会出现低转速下扭矩不足导致的风轮停转、

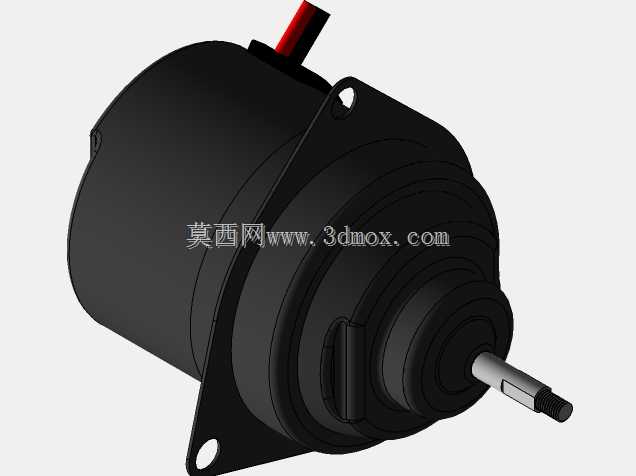

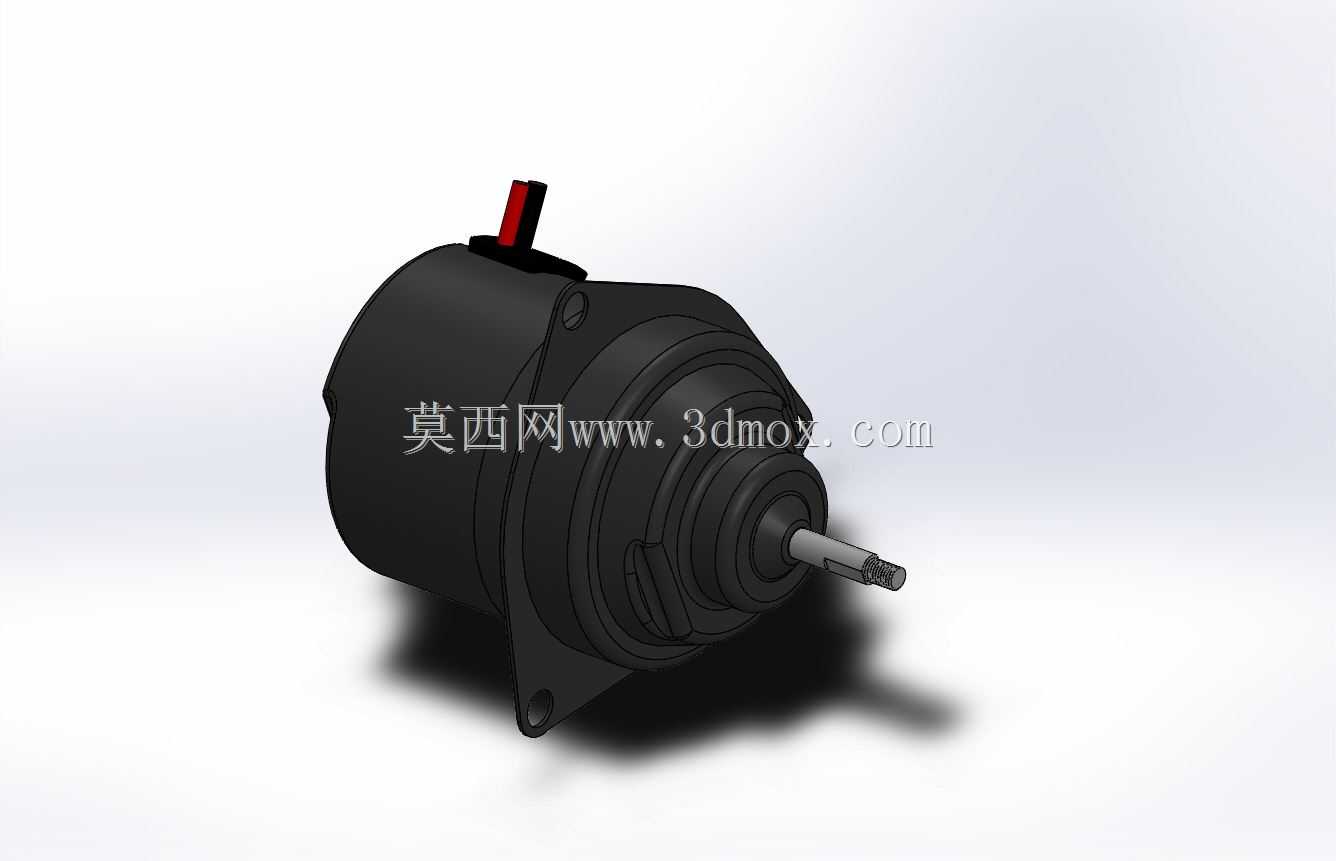

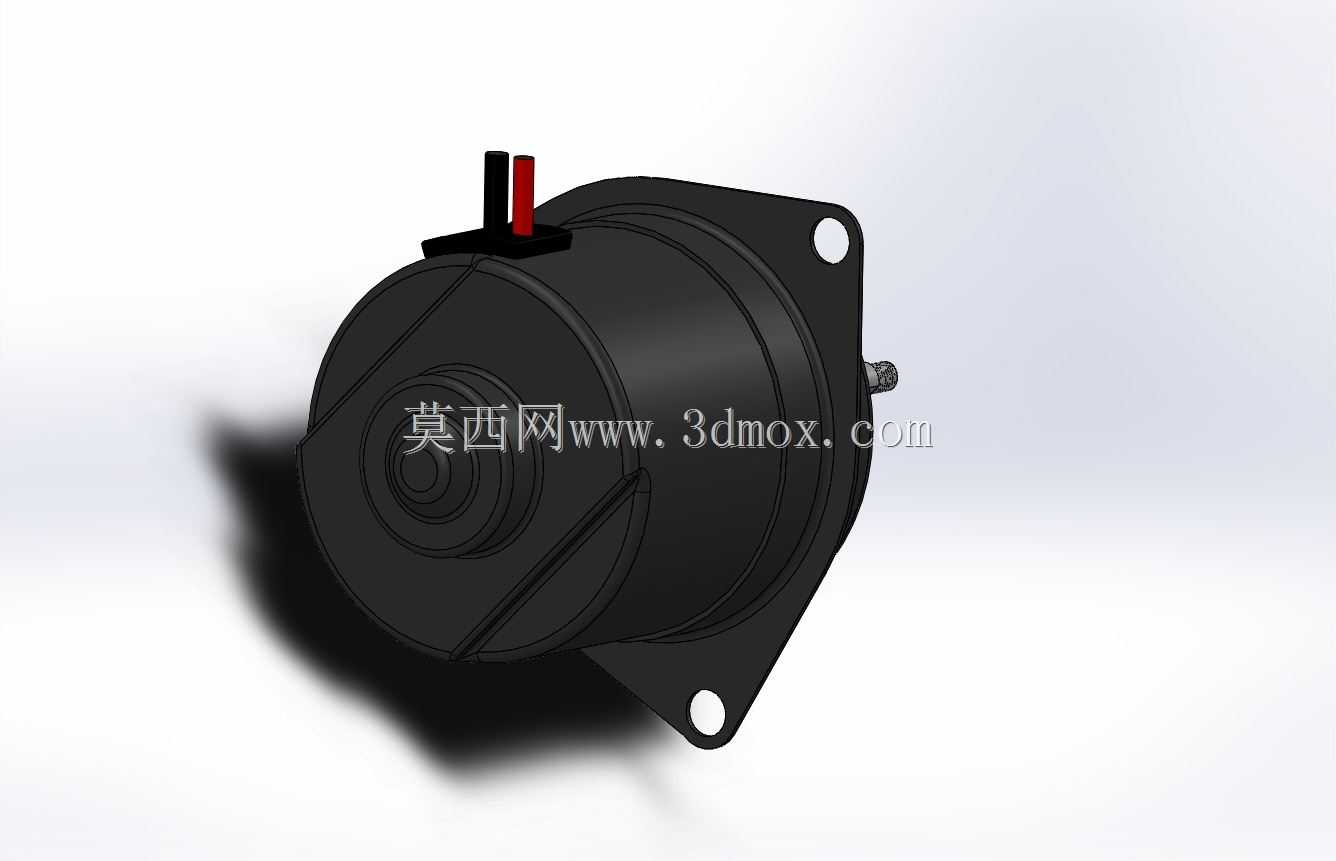

　　高转速下电流过载的问题；电机的整体重量控制在合理范围，不会给仪表台内部的安装结构带来额外的负重负担，同时壳体的抗振性能满足整车道路行驶的振动测试要求，在颠簸路面工况下不会出现固定支脚断裂、内部部件松脱的问题。在三维建模过程中，对电机的外部细节做了完整还原，包括固定支脚的倒角、输出轴的扁位结构、尾部接插件的卡扣结构、壳体表面的散热筋细节，能够直接用于空调系统的总装干涉校核、安装工艺模拟，也可以作为教学演示中汽车空调系统组成部分的展示模型，帮助结构设计人员快速理解这类车用鼓风电机的结构特点与安装要求，在新车型空调系统开发、售后替换件的逆向设计环节，都可以作为结构参考，减少基础结构测绘的工作量，提升设计效率。建模时对各个配合面的尺寸公差做了对应标注参考，比如固定支脚的安装孔位尺寸、输出轴的配合公差、接插件的配合尺寸，都按照实际车用零部件的通用公差标准设定，确保模型导入总装环境后能够直接用于干涉检查，不需要再做额外的尺寸修正。
