差速式动力离合传动组件结构设计

　　这款差速离合传动组件，核心应用场景覆盖小型代步车辆传动系统、农用机械动力分动单元、轻型输送设备的动力切换工位，日常工况下承担动力接合、断开以及差速调节的双重作用，在轮式驱动设备转向时，可自动调整两侧输出轴的转速差，避免轮胎拖磨、传动件卡滞的问题，同时在设备需要切断动力输入时，可通过花键轴的轴向滑动实现动力的快速分离，无需关停动力源即可完成负载端的启停切换。

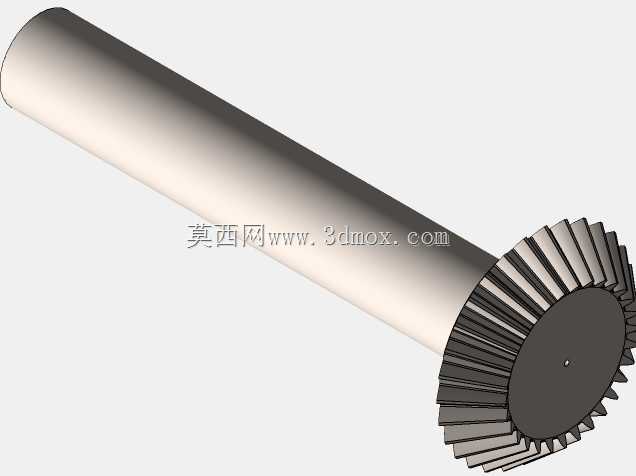

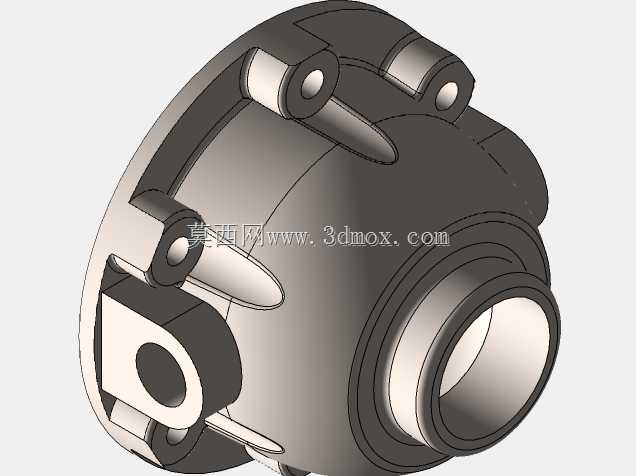

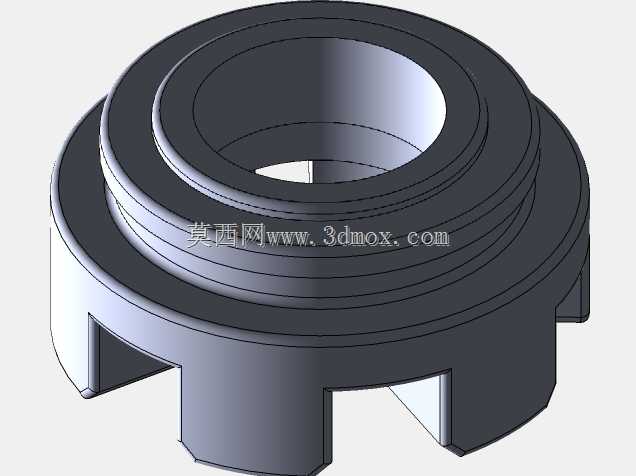

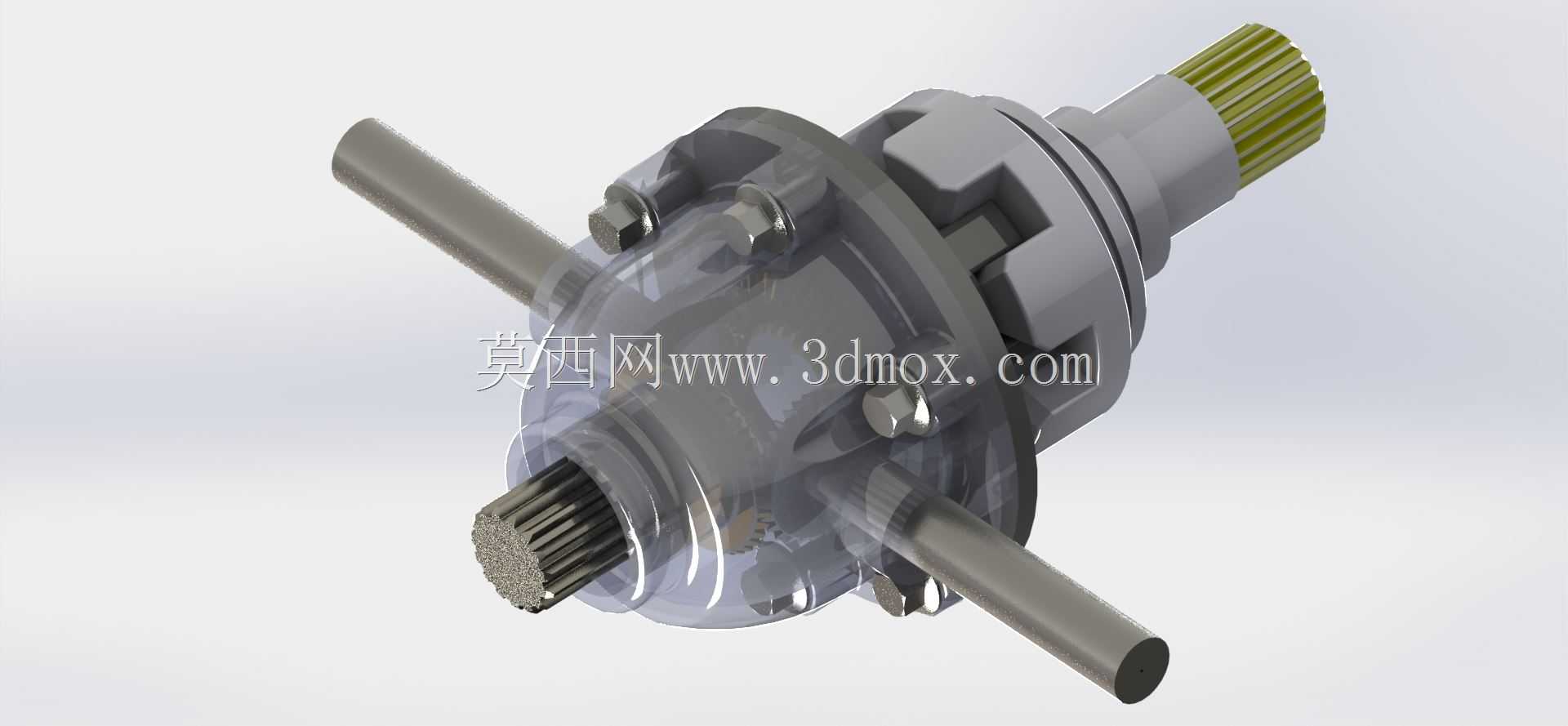

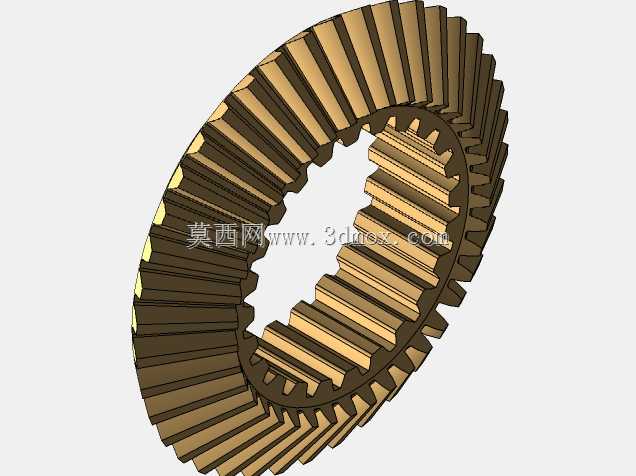

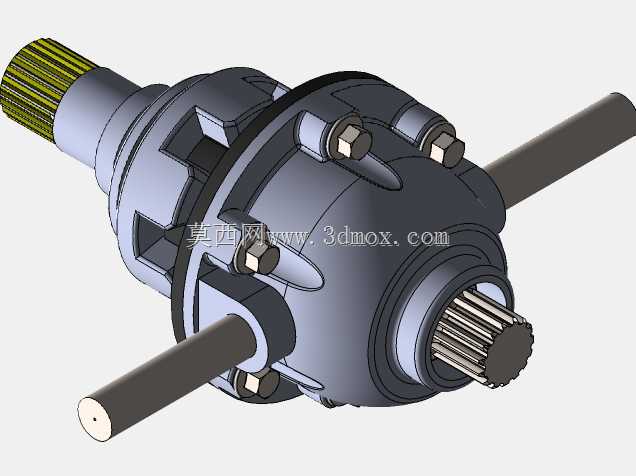

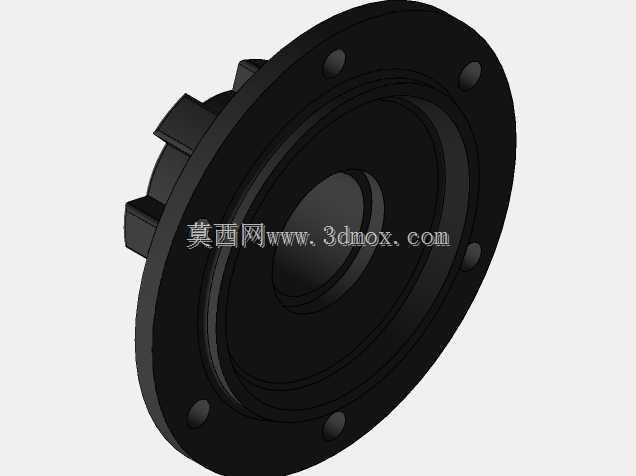

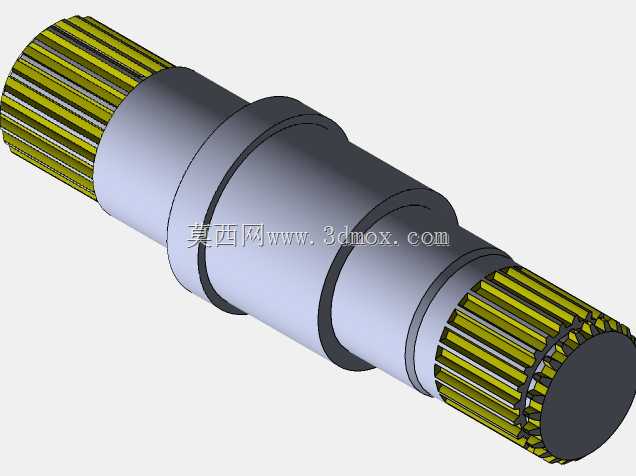

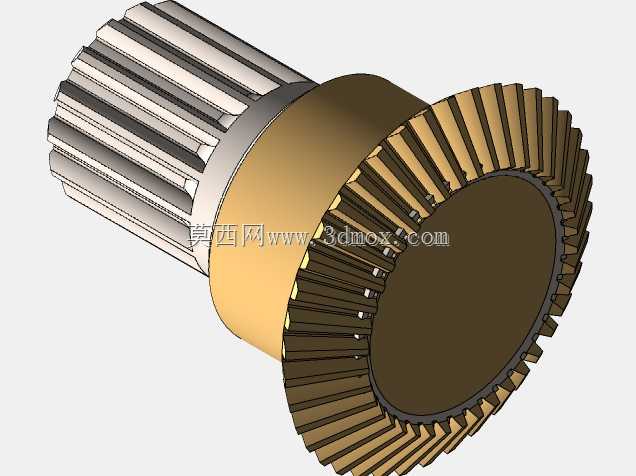

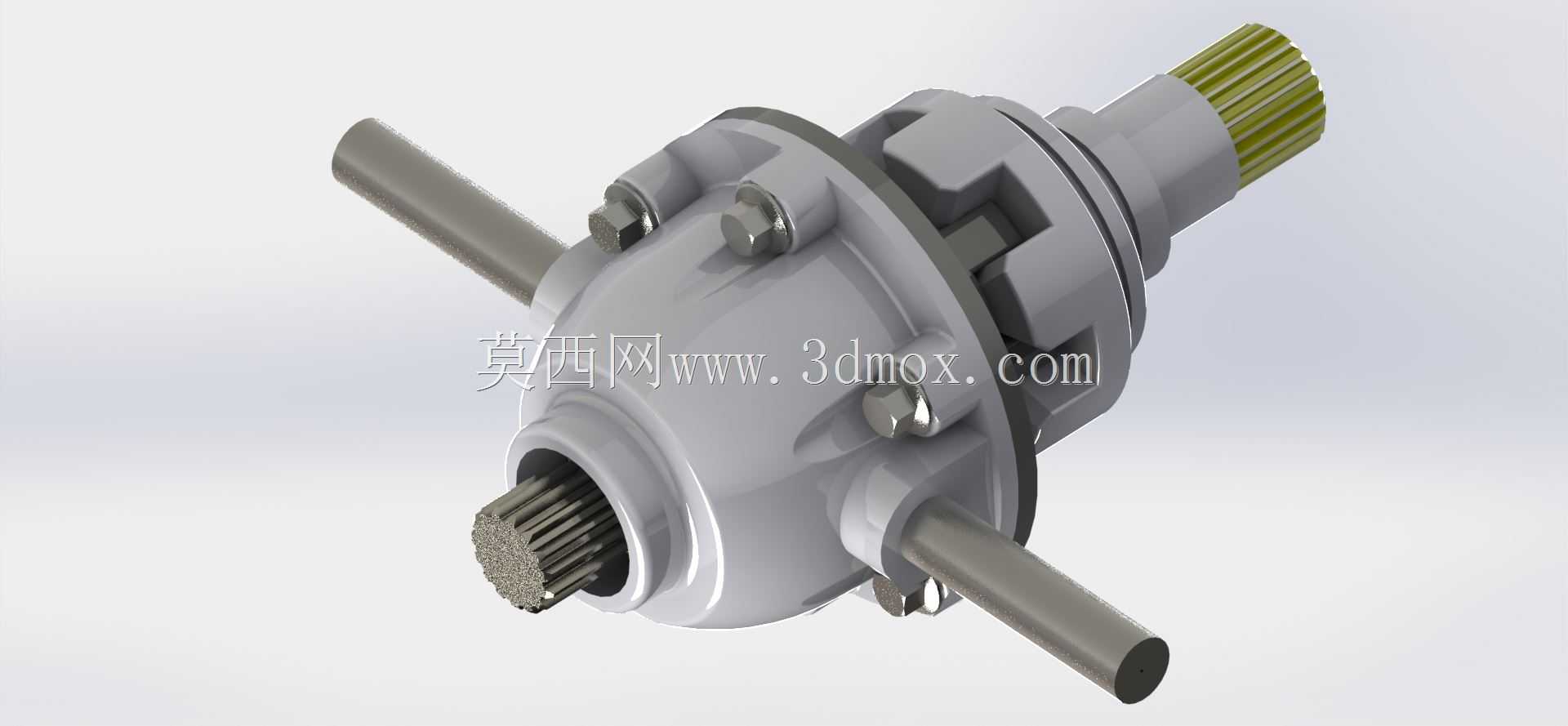

　　从功能特性来看，该组件采用闭式壳体结构，壳体通过内六角螺栓实现上下半壳的紧固连接，结合面预留密封槽安装位置，可填充密封胶或密封圈防止内部润滑脂泄漏，同时阻挡外界粉尘、泥水进入壳体内部磨损传动件。输入端采用渐开线花键轴，可与动力源输出端的花键套直接配合，传动扭矩大、对中性好，花键齿部做了倒棱处理，装配时可快速导入配合位，避免齿部磕碰损伤。三个径向伸出的圆柱轴为差速行星轮安装轴，行星轮与两侧半轴齿轮做常啮合设计，半轴齿轮通过内花键与两侧输出轴连接，输出轴可直接连接车轮或负载链轮，动力传递路径短，传动效率可达95%以上。

　　设计过程中，首先确定了额定传递扭矩为120N·m，最高输入转速3000rpm的基础参数，壳体选用压铸铝合金材质，在保证结构强度的前提下降低整体自重，相比铸铁壳体重量降低40%左右，适配对自重有要求的轻型移动设备。行星轮与半轴齿轮选用20CrMnTi材质，经渗碳淬火处理后齿面硬度可达HRC58-62，芯部韧性充足，可承受频繁的扭矩冲击与转速差带来的滑动摩擦。壳体上的螺栓安装位做了加厚凸台设计，避免螺栓紧固时壳体出现应力开裂，凸台高度预留了弹簧垫圈的安装空间，防止设备运行过程中螺栓受振动松脱。

　　安装边界方面，组件整体最大外径为112mm，输入端花键轴伸出长度为48mm，花键规格为模数1.5、齿数20，两侧输出轴直径为16mm，单侧伸出长度为62mm，三个行星轮轴径向伸出长度为28mm，轴径12mm，安装时需预留直径120mm、轴向长度180mm的安装空间，输入端与动力源的同轴度需控制在0.1mm以内，两侧输出轴的支撑轴承座同轴度需控制在0.05mm以内，避免运行过程中出现偏载导致齿轮磨损加剧。壳体上预留了两个M8的安装吊孔，可通过支架将组件固定在设备机架上，安装面平面度要求不大于0.03mm，防止壳体紧固后出现变形导致内部齿轮啮合间隙异常。

　　实际选型应用时，需注意组件的润滑方式采用锂基脂润滑，初始注脂量为壳体空腔容积的1/3，运行1000小时后需更换润滑脂，避免润滑失效导致齿面胶合。花键配合位需涂抹少量二硫化钼润滑脂，减少花键滑动时的磨损，提升离合动作的顺畅度。组件的离合动作通过输入端花键轴的轴向移动实现，花键轴的滑动行程为8mm，滑动到位后需设置定位装置，防止运行过程中花键轴自行脱出导致动力中断。在差速功能应用场景下，两侧输出轴的最大允许转速差为1200rpm，长时间大转速差运行时需注意壳体温度，若壳体温度超过80℃需停机检查，避免齿轮过热退火失效。
