带法兰安装结构的传感连接适配组件

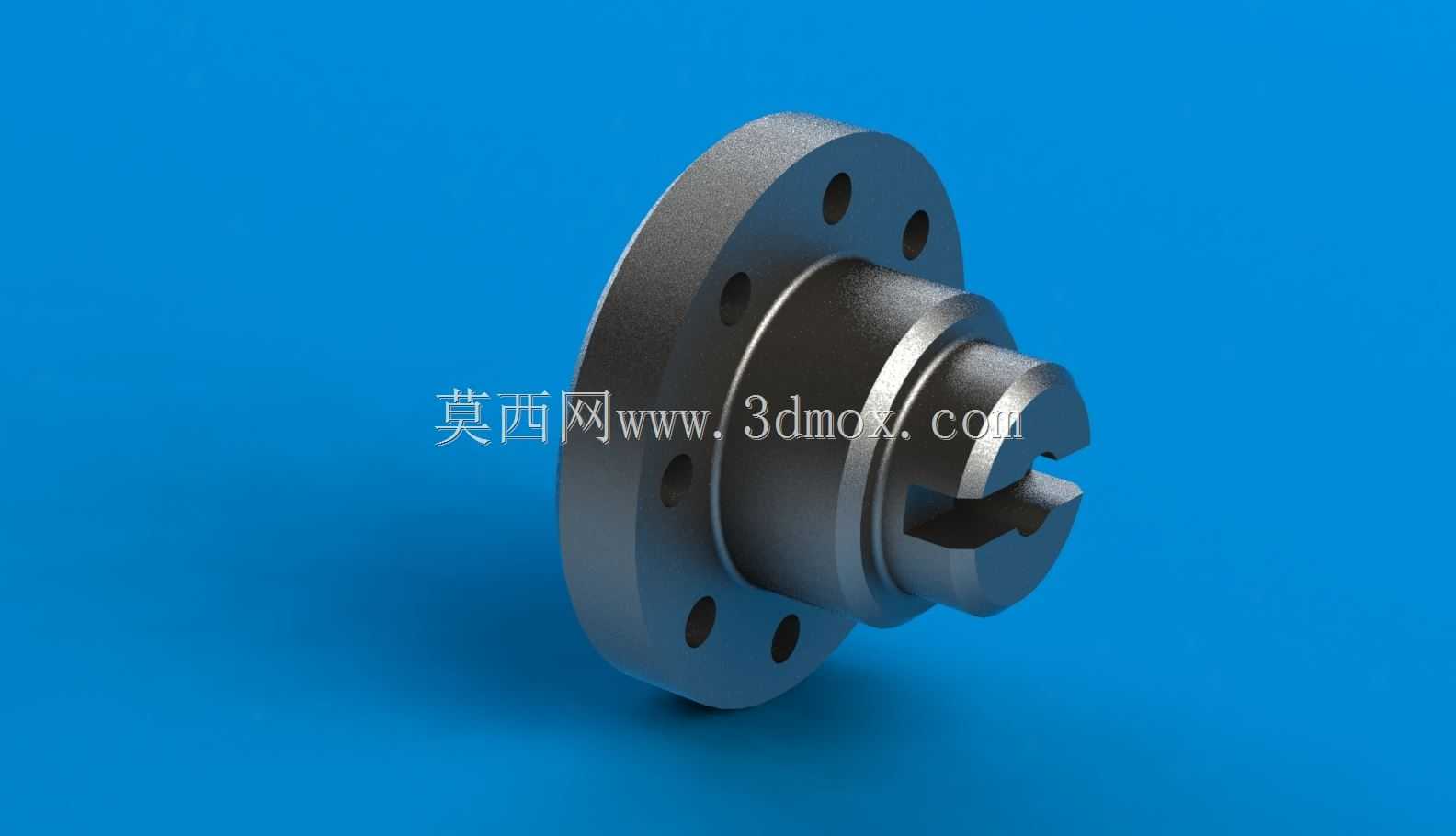

　　这类带法兰安装结构的适配组件，核心作用是完成传感检测单元与设备主体安装面的刚性衔接，在工业传感检测场景里，它是解决不同安装接口尺寸不匹配问题的关键过渡零件，常见于自动化生产线的工位检测、流体管路的参数监测、实验台架的传感固定等场景，很多时候传感单元的输出轴或者安装基面和设备预留位存在孔径、孔位、轴径的偏差，直接硬装会导致传感单元受力偏斜，检测数据出现漂移，甚至长期振动下出现连接松脱，这类适配零件就是为了消除这类安装偏差而设计的。从结构上看，该零件采用一体化法兰盘加阶梯轴的主体结构，法兰端面上均匀分布了六个通孔安装位，孔位采用等节圆分布设计，安装时可以通过螺栓穿过通孔将整个适配组件牢牢固定在设备的安装立板或者基座平面上，

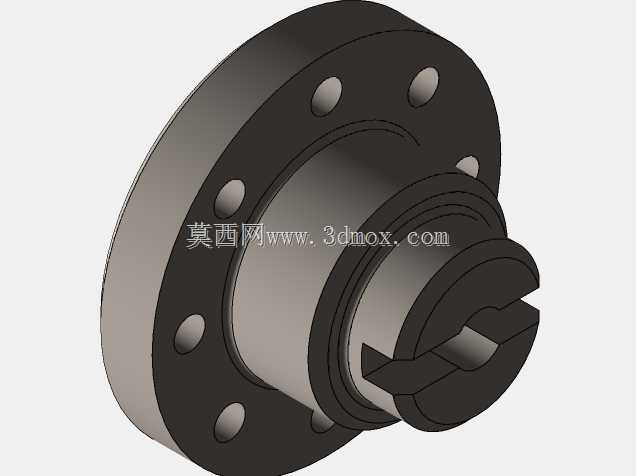

　　法兰盘的端面做了精加工平面处理，安装贴合时能保证足够的接触刚度，减少设备运行振动带来的连接间隙。法兰盘向一侧延伸出阶梯状的轴段，不同直径的轴段分别对应不同的配合公差，靠近法兰的大直径轴段主要承担径向定位作用，和设备安装孔配合时能保证整个组件的同轴度，避免轴段偏斜；最外侧的轴端做了对称的开槽结构，这个槽位是用来和传感单元的对接端形成周向限位，防止传感单元在工作过程中出现相对转动，保证检测信号的传输稳定性，槽口的边缘做了微小的倒角处理，装配时可以顺畅导入对接部件，不会出现卡滞或者刮伤配合面的情况。设计这类适配零件的时候，首先要确认两端的安装边界参数，法兰端的安装节圆直径、通孔直径、法兰盘厚度要和设备基座的预留安装位完全匹配，

　　要计算螺栓连接的预紧力是否能满足设备运行时的振动载荷要求，避免长期运行后螺栓松动；轴段部分的各阶直径要和对接的传感单元内孔尺寸采用合适的配合公差，一般定位段采用过渡配合，既保证装配时的顺畅度，又能保证足够的定位精度，开槽的宽度和深度要和传感单元对接端的凸台尺寸匹配，既要保证周向限位的可靠性，又要预留微小的装配间隙，避免温度变化导致的热胀冷缩卡死零件。在实际选型应用时，要注意适配组件的材质选择，常规工业场景下采用普通碳钢做表面发黑处理即可满足防锈和强度要求，如果是在腐蚀环境或者食品医疗场景下使用，则需要更换为不锈钢材质，同时要核算整个适配组件的悬伸长度，轴段从法兰安装面到传感单元安装位的悬伸距离不能过长，

　　否则在设备振动较大的工况下会出现轴段挠曲，导致传感单元的检测位置出现偏移，直接影响检测精度。另外，这类适配零件的轴肩位置都做了圆角过渡处理，避免应力集中，在长期受交变载荷的工况下，圆角过渡能大幅降低零件断裂的风险，很多新手设计时容易忽略轴肩圆角，直接做成直角，在振动工况下很容易在轴肩位置出现疲劳裂纹，最终导致零件失效。装配过程中，法兰端面和设备基座之间如果需要更高的密封要求，可以在贴合面加装密封垫片，这时候要注意螺栓的预紧顺序，采用对角分步拧紧的方式，避免法兰盘受力不均出现翘曲，导致轴段的同轴度超差。这类适配零件虽然结构不算复杂，但在传感检测系统里是直接影响检测可靠性的基础零件，很多现场出现的传感数据漂移、检测误触发问题，追根溯源都是适配连接件的安装精度不足或者结构刚度不够导致的，设计时不能因为零件简单就忽略公差配合和结构强度的核算，要结合实际的工况载荷、安装空间、对接部件的尺寸参数做针对性的调整，才能保证整个检测单元长期稳定运行。
