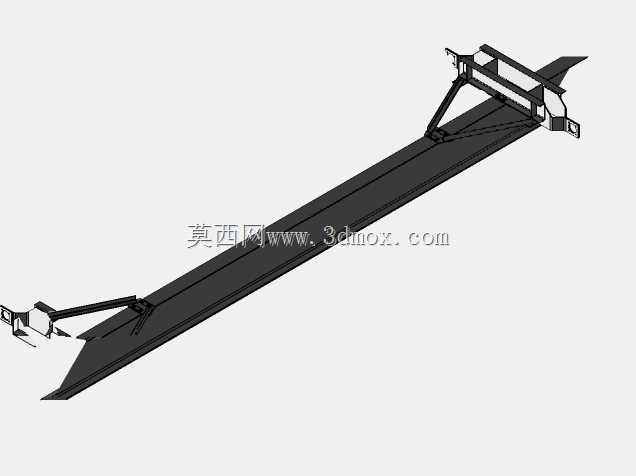

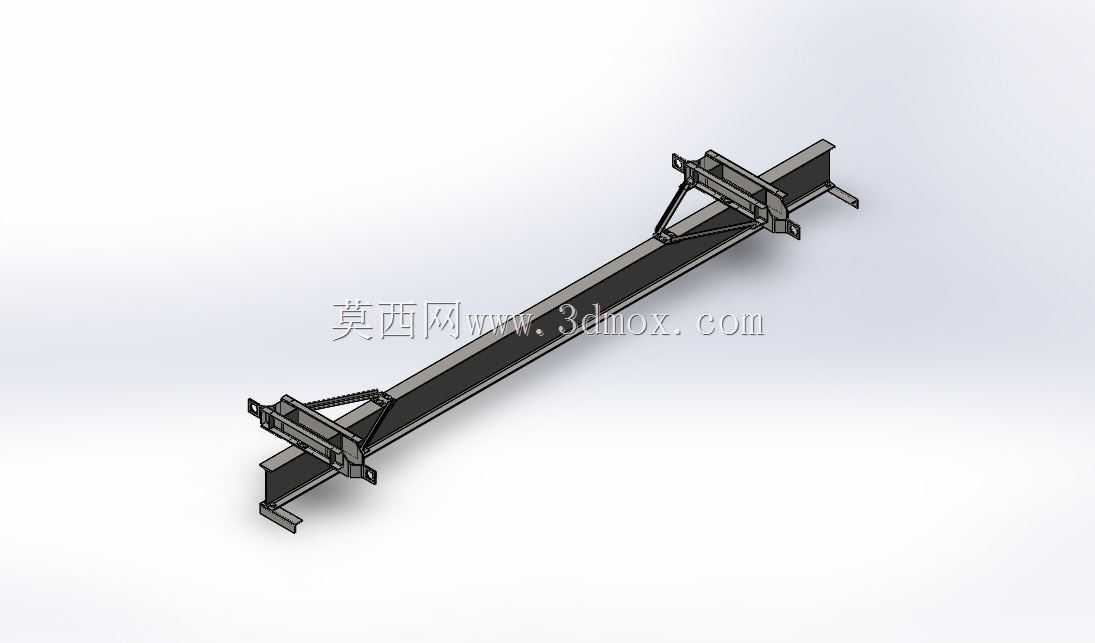

3.2吨级桥式起重机主梁金属结构设计

　　在车间物料转运、仓储库区重型货物装卸、重型装备制造工位工件调运这类场景里，桥式起重机是跨列作业的核心承载设备，而金属结构作为整台起重机的承载骨架，直接决定了设备的额定载荷能力、运行稳定性与服役寿命，本次涉及的3.2吨容量桥式起重机金属结构，是针对中小吨位常规跨距作业场景设计的主梁-端梁组合承载体系。

　　从实际作业用途来看，这套金属结构需要承载起升机构、小车运行机构的全部自重，同时承担吊重作业时的动载冲击、小车往返运行带来的交变载荷，以及大车启动制动时的纵向惯性力，还要兼顾厂房内有限的净空高度要求，尽可能压缩结构自身高度来提升有效起升空间。结构设计阶段首先围绕载荷传递路径做了拆解：小车轮压直接作用在主梁上翼缘轨道铺设面，通过主梁腹板将载荷传递至主梁两端的端梁连接座，再通过端梁上的大车行走轮将全部载荷传递给厂房两侧的承重牛腿轨道，整个传力路径没有冗余的受力拐点，尽可能降低局部应力集中的风险。

　　主梁部分采用偏轨箱型梁结构，相比传统的正轨梁，偏轨设计可以让小车轮压直接作用在主梁腹板与上翼缘的连接焊缝位置，避免上翼缘板承受额外的局部弯距，对于3.2吨这个载荷等级来说，不需要额外设置小车型钢轨道，直接在上翼缘板加工出轨道贴合面即可，既简化了制造工序，也能减少结构自重。主梁腹板采用纵向加劲肋与横向加劲肋组合的加强形式，横向加劲肋间距按照腹板局部稳定要求设置，在小车运行的极限停靠位置，也就是主梁两端的极限工况位置，额外加密了横向加劲肋的布置，避免轮压长期作用下出现腹板局部失稳变形。主梁两端的端梁连接座采用厚板焊接的箱型接头，连接面通过机加工保证平面度，采用高强度螺栓配合定位销实现主梁与端梁的刚性连接，既可以保证现场安装时的装配精度，也能抵消大车运行时的横向剪切力。

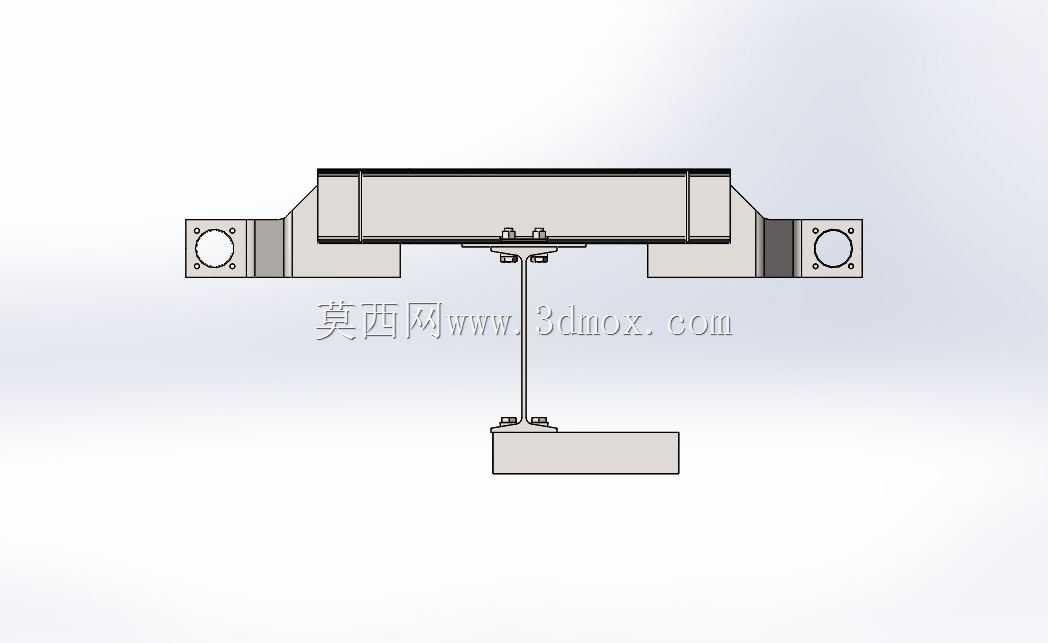

　　端梁部分采用短箱型结构，根据大车运行轮距要求确定端梁总长度，两端设置大车行走轮的安装支座，支座位置做了局部加厚处理，因为行走轮的支撑反力是整个结构的最终支撑点，这个位置的焊缝需要做全熔透焊接，避免长期交变载荷下出现焊缝疲劳开裂。端梁上还设置了大车运行机构的安装平面，以及缓冲器、行程限位碰块的安装座，这些附属结构的安装位在金属结构焊接阶段就预留了加工基准，不需要后期现场配焊，避免焊接变形影响整体结构精度。

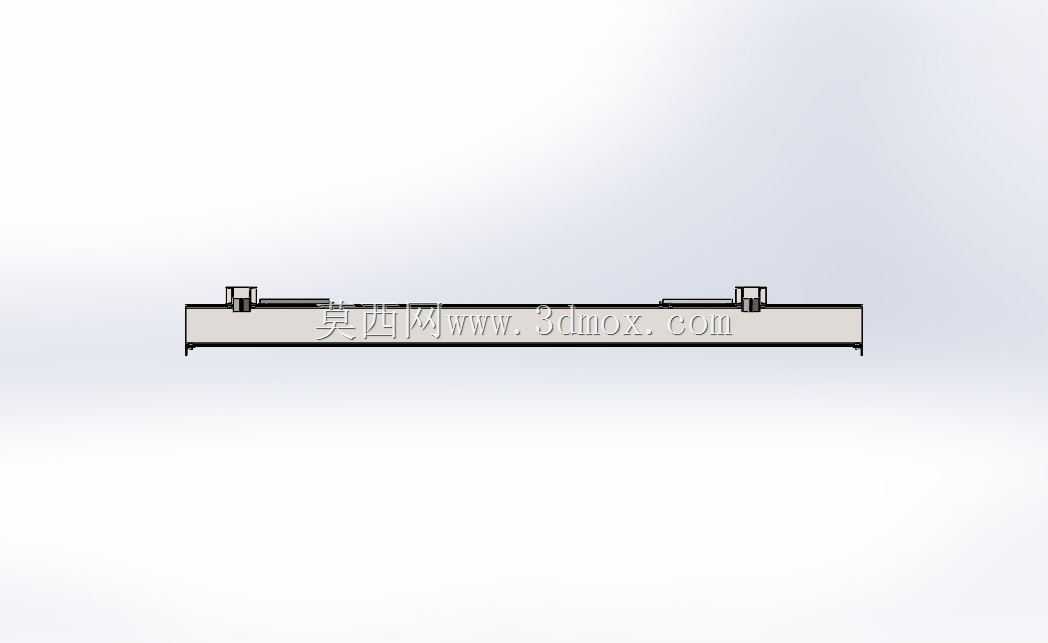

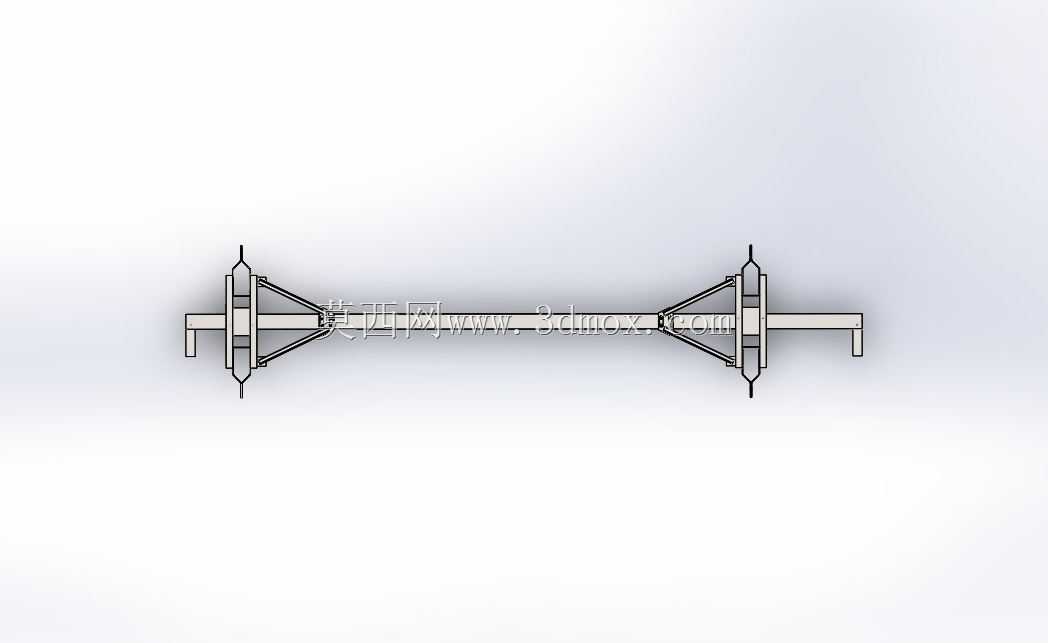

　　从安装边界尺寸来看，这套金属结构的总宽度匹配常规厂房单跨柱距的预留安装间隙，主梁底面到端梁行走轮踏面的高度差经过核算，保证大车运行时主梁底部不会与厂房内的设备、管线发生干涉，主梁上翼缘的小车运行轨道宽度适配通用中小吨位双轮小车的轮距要求，两端的车挡位置预留了足够的安全缓冲距离，保证小车运行到极限位置时不会冲出主梁轨道。结构焊接完成后需要做整体时效处理消除焊接应力，再对所有连接面、轨道铺设面做机加工，保证装配精度，主梁的上拱度按照额定载荷下的挠度要求预设，避免吊重时主梁下挠超标影响小车运行。

　　在实际工况适配性上，这套结构针对常规机械加工车间、成品仓储库区的作业环境做了优化，结构表面预留了涂装工艺的作业空间，所有外露的焊缝边缘都做了倒角处理，避免应力集中同时也方便后期防腐涂装作业。对于需要在厂房内做定点调运、跨工位转运重型工件的场景，这套金属结构的刚度、强度都能满足长期交变载荷下的使用要求，不需要额外做加强处理，同时结构自重控制在合理区间，不会给厂房承重结构带来额外的载荷负担。设计过程中也考虑了后期维护的便利性，所有需要定期检查的连接螺栓位置都预留了足够的操作空间，加劲肋的布置也避开了后期检测焊缝的操作位置，方便日常巡检时排查焊缝疲劳、结构变形等问题。
