起重机配套剪刀式重载吊具结构设计

　　在重型加工车间、钢材仓储、预制构件生产厂区的日常吊装作业里，这类适配起重机的剪刀式吊具，是替代传统钢丝绳捆绑、卸扣吊装的高效作业部件，尤其适合吊运带规则吊装孔、吊装轴的长条形、块类工件，能大幅减少吊装前的捆绑准备时间，降低人工挂钩的作业风险。从实际作业场景来看，这类吊具常配套桥式起重机、门式起重机使用，在机加工车间吊运轴类毛坯、钢结构件，在仓储区吊运成型钢材，在预制场吊运混凝土预制构件时，都能依靠自身的剪刀开合结构，实现工件的快速夹持与脱钩，不需要作业人员近距离手动固定吊点，在大吨位、高频次的吊装工况下，作业效率比传统捆绑式吊装提升40%以上。

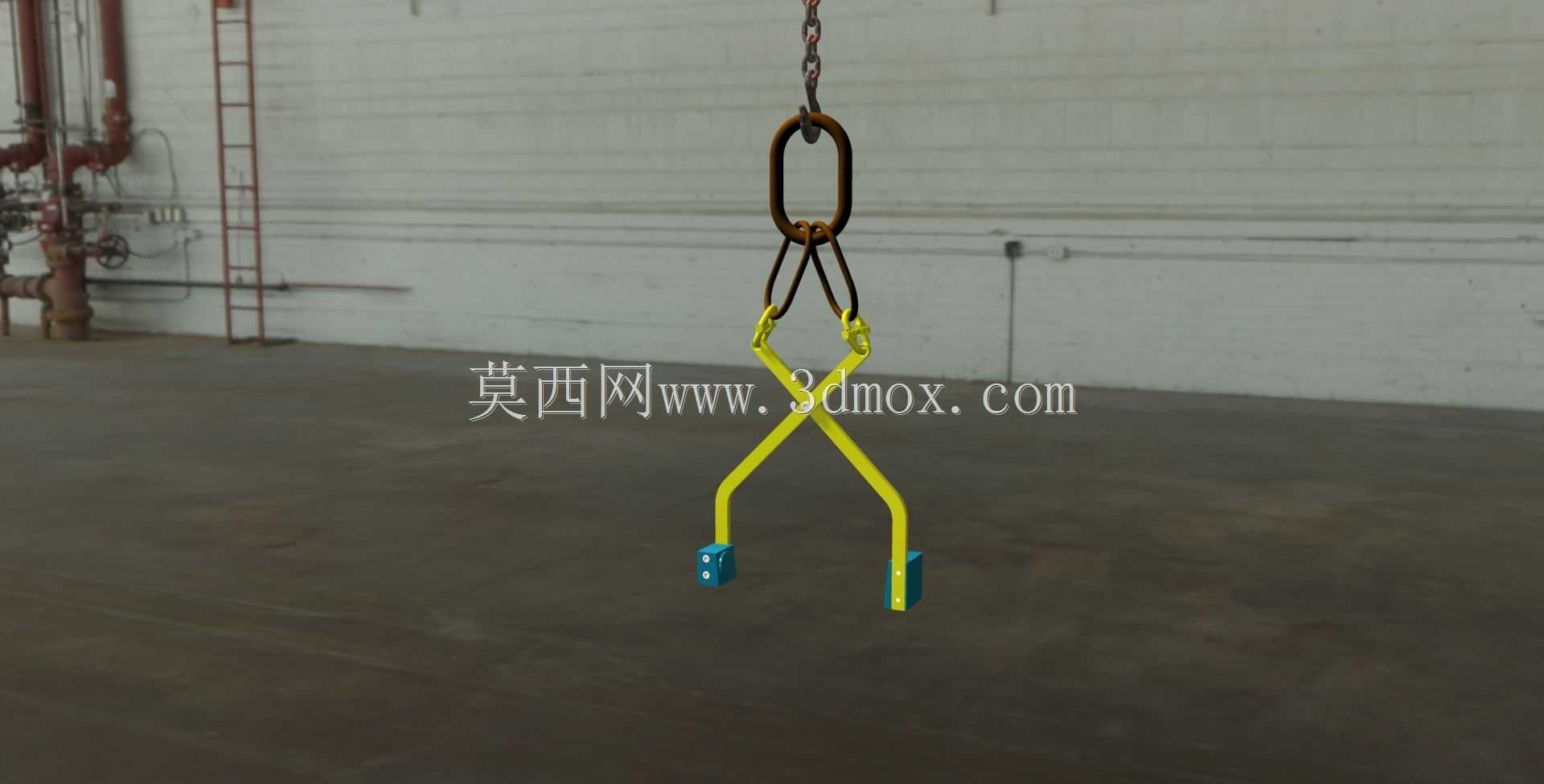

　　从功能特性上看，这款吊具采用对称剪刀臂结构，上端通过吊环连接起重机的吊钩，两个臂体的交叉位置设置铰接销轴，作为整个结构的受力回转支点，下端的夹持端做了加厚耐磨处理，夹持面加工有防滑齿槽，接触工件时能增大静摩擦力，避免吊装过程中工件滑脱。和普通的固定式吊具不同，它的开合幅度可以随吊装工件的吊点间距自适应调整，当起重机起升时，吊环受向上的拉力，两个剪刀臂会绕铰接点向内收拢，下端夹持端自动抱紧工件的吊装位，起吊重量越大，夹持的抱紧力就越强，属于典型的自锁紧式吊装结构，不需要额外配置锁紧机构就能实现可靠夹持，下落放置工件后，吊具拉力卸载，臂体在自身重力作用下自然张开，就能直接脱离工件，整个吊装循环不需要额外的人工操作锁紧件。

　　设计这类吊具的时候，首先要核算铰接点的受力边界，整个吊具的拉力全部通过上端吊环传递到两个臂体，再通过铰接销轴分解到下端的夹持端，臂体的截面要根据额定起重量做抗弯强度校核，通常采用低合金高强度结构钢整体下料成型，避免焊接结构带来的应力集中缺陷，铰接销轴要做调质热处理，表面硬度达到HB240-280，保证长期反复回转受力下不会出现变形、磨损过量的问题。上端的吊环采用锻造卸扣式结构，和臂体的连接位置也采用铰接设计，保证起吊过程中吊具可以随工件重心自动调整角度，不会出现别卡、受力偏载的情况。下端的夹持端头采用可更换式设计，当防滑齿磨损到一定程度后，可以直接拆卸更换端头，不需要更换整个臂体，降低后期的维护成本。

　　从安装边界和外形尺寸来看，这类吊具的整体收拢高度要适配起重机的最低起升高度，通常在额定起重量5吨的规格下，吊具完全收拢时的总高度控制在800mm以内，最大开合幅度可以覆盖300mm到600mm的吊点间距，夹持端的接触长度不小于80mm，保证和工件吊装位有足够的接触面积，避免应力集中压伤工件表面。安装时只需要将上端吊环直接挂入起重机的吊钩防脱卡内即可，不需要额外的连接附件，吊具自身的重量要控制在额定起重量的2%以内，减少无效载荷占比，提升起重机的有效吊装能力。在实际选型适配的时候，要注意吊具的额定起重量必须大于被吊工件的最大重量，同时工件的吊点强度要能承受夹持端的抱紧压力，对于表面精度要求高的工件，可以在夹持端加装铜质或者聚氨酯保护垫，避免夹伤工件表面。另外要注意，这类自锁紧式剪刀吊具不适合吊运表面过于光滑、没有刚性吊装位的软质工件，也不能用于斜拉歪吊的工况，作业时要保证工件重心在吊具的中心轴线上，避免单侧受力过大导致臂体变形。日常维护中，要定期给铰接销轴加注润滑脂，检查臂体有没有出现裂纹、变形，夹持端的防滑齿磨损量超过原齿高的三分之一时就要及时更换，保证吊装作业的可靠性。
