铰接式双耳环液压油缸参数化结构

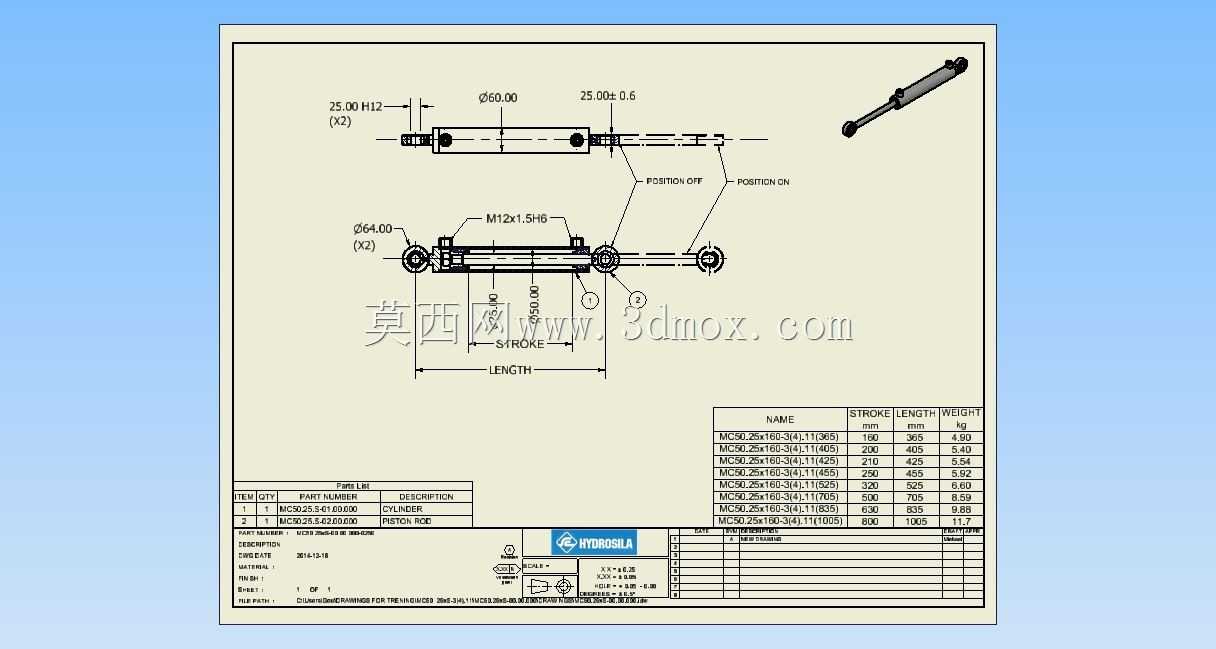

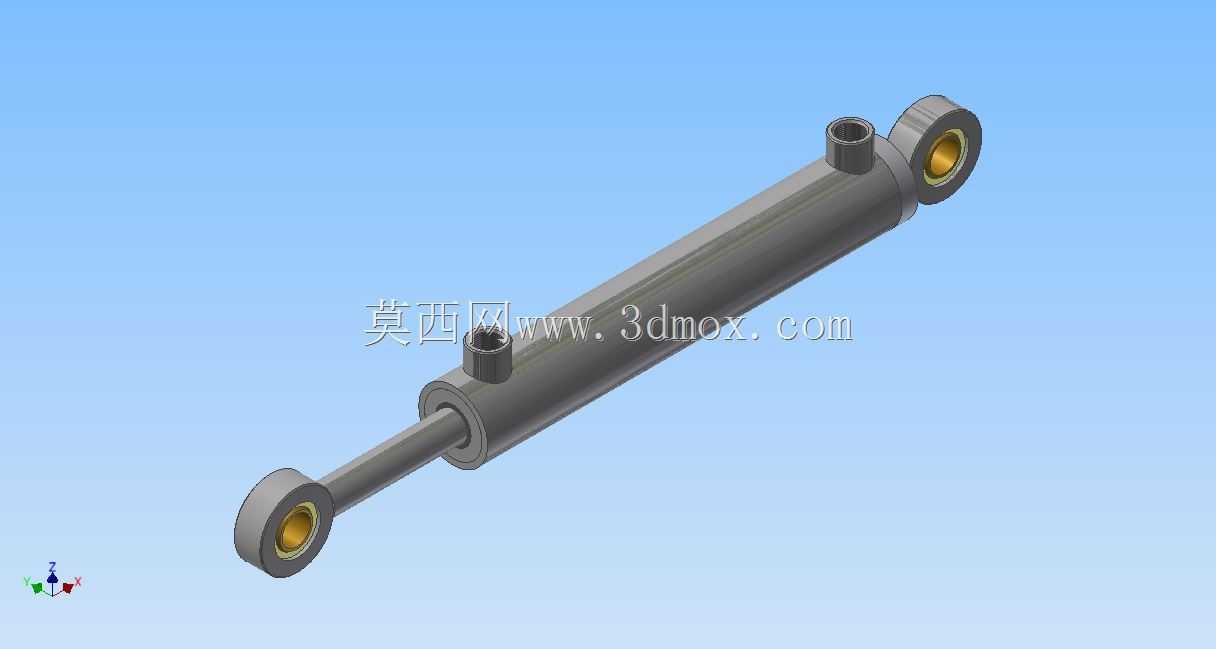

　　在工程机械、农业装备、工业自动化生产线的液压传动回路里，这类双耳环铰接式液压缸是把液压能转换为直线往复机械能的核心执行部件，不像齿轮马达这类旋转执行元件，它不需要额外的减速或者换向机构就能直接输出推拉力，适配绝大多数需要直线动作的负载工况。从结构布局来看，这款油缸采用两端铰接的安装形式，缸筒两端的耳环内嵌铜基自润滑轴套，安装时可以通过销轴分别和设备的固定机架、活动负载端铰接，这种安装方式的优势在于能补偿安装面的微小角度偏差，避免活塞杆承受径向偏载，很多时候设备的安装支座加工存在同轴度误差，或者负载动作过程中存在小幅摆动，铰接结构就能抵消这些附加载荷，防止活塞杆弯曲、密封件偏磨导致的漏油问题。

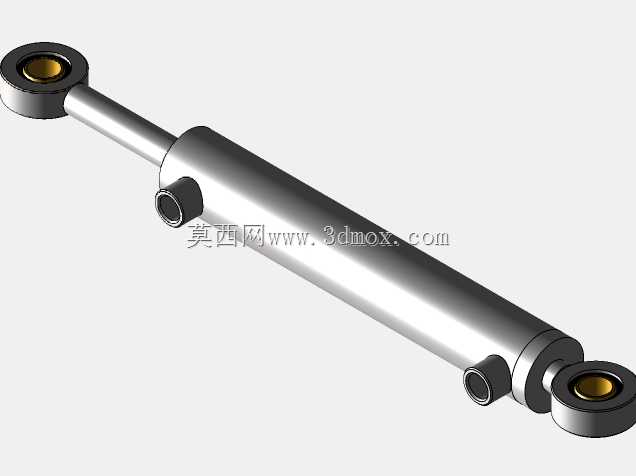

　　缸体上的两个油口分别布置在缸筒靠近两端耳环的位置，无杆腔进油时活塞杆伸出，输出较大的推力，有杆腔进油时活塞杆缩回，回程速度更快，这种油口布局能缩短液压管路的布置长度，减少管路沿程压力损失，同时避免管路和周边运动部件发生干涉。做参数化设计的时候，首先要锁定的是安装距边界，也就是油缸完全缩回时两个耳环销轴孔的中心距，这个尺寸直接决定了油缸能不能适配设备的安装空间，其次是活塞杆的行程，要和负载的实际动作行程匹配，预留5-10mm的行程余量，避免活塞撞到缸盖或者缸底造成结构冲击。缸筒的内径尺寸是根据系统工作压力、需要输出的额定推拉力计算得出的，活塞杆直径则要根据回程拉力、活塞杆的压杆稳定性校核确定，

　　长行程工况下还要验算活塞杆完全伸出时的挠度，防止负载侧向力导致活塞杆变形。密封结构的设计上，活塞和缸筒之间采用格莱圈加导向环的组合，格莱圈的双向密封特性能承受高压下的内泄漏，导向环采用酚醛夹布材质，既能给活塞提供径向支撑，又能避免金属直接接触磨损缸筒内壁；活塞杆和缸盖之间的密封采用斯特封加防尘圈的组合，斯特封能承受高压下的外泄漏，防尘圈则能刮除活塞杆表面附着的灰尘、泥沙，避免杂质进入缸筒内部划伤密封件和缸筒内壁。在实际选型应用中，这类油缸广泛用在挖掘机的斗杆驱动、装载机的动臂举升、环卫车辆的厢体举升、自动化生产线的工件推料工位，不同工况下要匹配对应的工作压力等级，重载工况下缸筒要采用调质处理的无缝钢管，

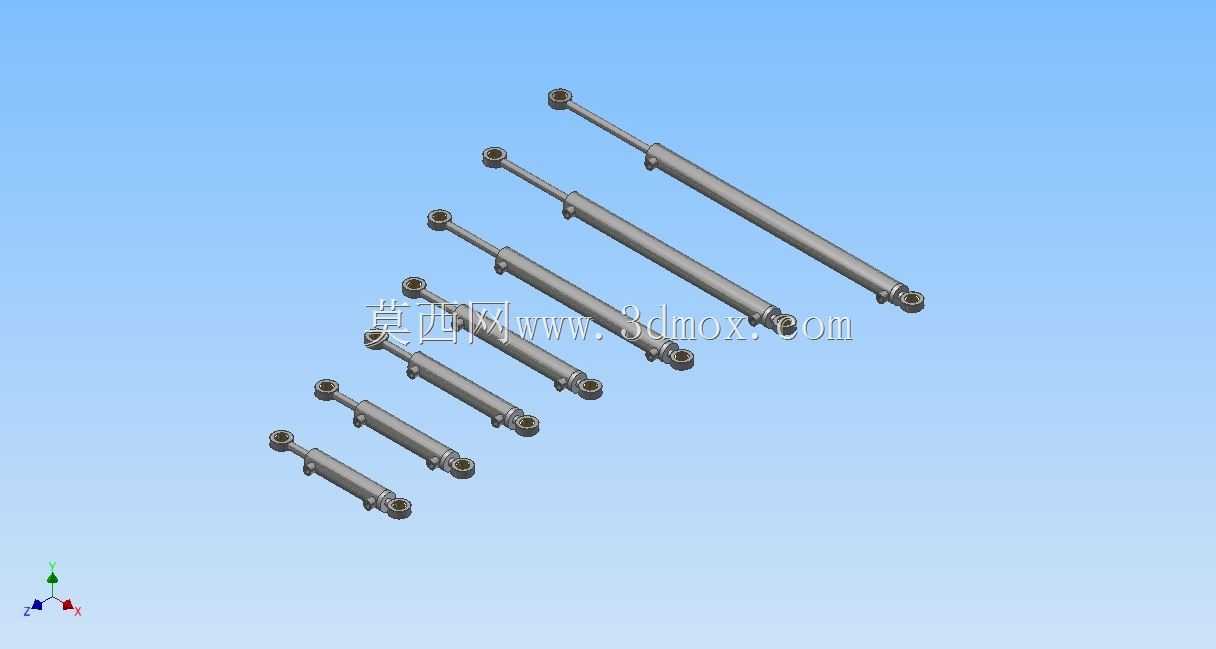

　　内孔做珩磨加工保证表面粗糙度和尺寸精度，活塞杆表面要做镀铬处理，提高硬度和耐磨性，防止户外工况下锈蚀或者被飞石磕碰损伤。设计建模过程中，所有的结构尺寸都做了参数化关联，调整缸径、杆径、行程、安装距这些核心参数的时候，缸筒长度、活塞厚度、缸盖尺寸、油口位置都会自动更新，不需要逐个修改特征，能大幅缩短同系列不同规格油缸的建模周期，也方便后续做工程图导出、干涉检查、运动仿真的时候快速调整参数验证方案。做装配验证的时候，要重点检查活塞杆完全伸出和完全缩回两个极限位置，确认活塞和缸盖、缸底之间留有足够的缓冲间隙，避免硬接触，同时要核对耳环轴套的尺寸和配套销轴的配合公差，一般采用H8/f7的间隙配合，既保证铰接转动灵活，又不会因为间隙过大产生冲击噪音。另外油口的螺纹尺寸要和系统管路的接头规格匹配，一般采用公制细牙螺纹或者英制管螺纹，保证连接密封性，避免高压下漏油。很多新手设计油缸的时候容易忽略导向套的长度，导向套太短会导致活塞杆的支撑刚度不足，伸出时容易出现别劲的问题，一般导向套的长度要达到活塞杆直径的0.6-1倍，才能提供足够的径向支撑，尤其是长行程、侧向负载较大的工况，还要适当加大导向套长度，或者增加额外的支撑结构。
