卡通风格玩具小火车结构设计

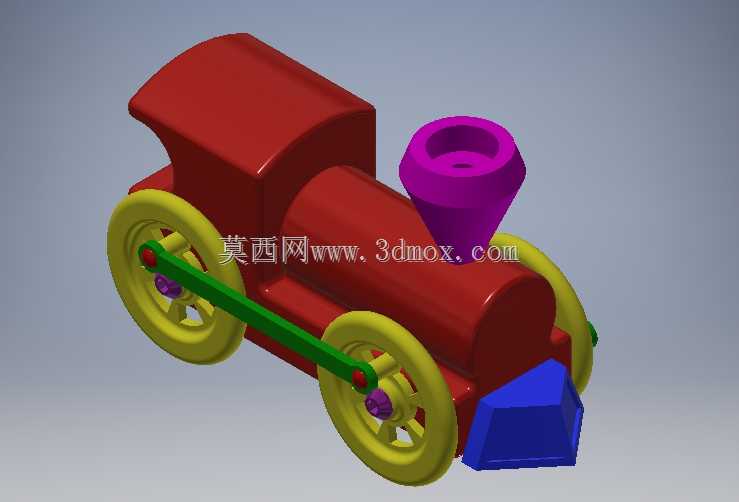

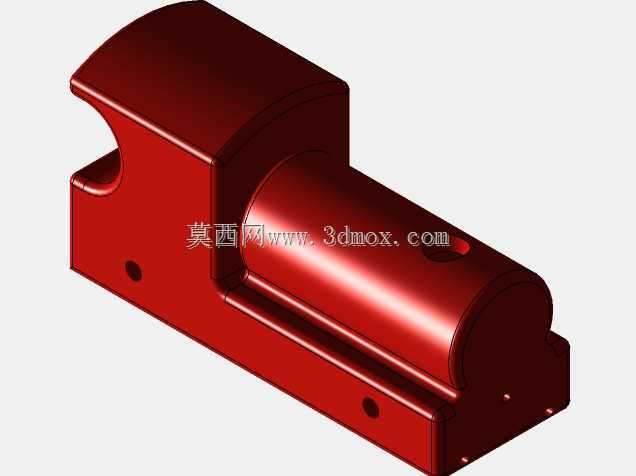

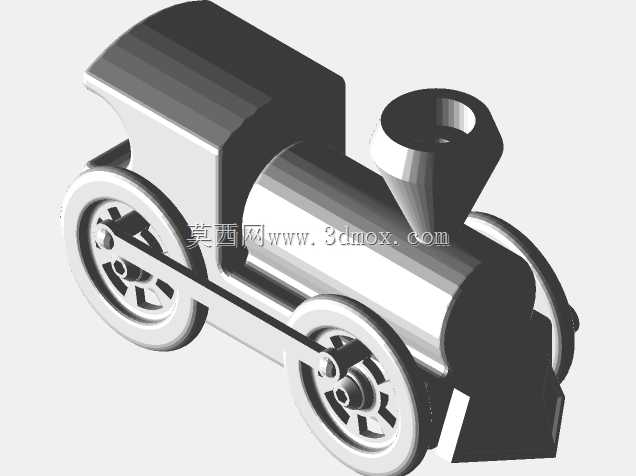

　　这款卡通小火车的结构设计，最初的需求场景是面向幼教科普教具、桌面摆件以及低龄儿童益智拼装玩具的开发，在做结构拆解的时候，首先要兼顾的是拼装难度与结构辨识度的平衡，不能做过多细碎的小零件避免误吞风险，同时要把蒸汽机车最核心的结构特征做可视化呈现，让使用者能直观理解老式机车的动力传递逻辑。从功能特性来看，整个模型把蒸汽机车的核心结构做了简化还原：红色的主车体分为锅炉段与驾驶室段两个部分，锅炉段做了等径圆柱造型，前端预留了紫色烟囱的安装孔位，采用过盈配合的安装方式，不需要额外紧固件就能实现烟囱的固定，同时烟囱做了上宽下窄的漏斗造型，既还原了老式机车烟囱的外形特征，也避免了尖锐边角带来的安全隐患；车体最前端的蓝色排障器做了大角度斜面设计，

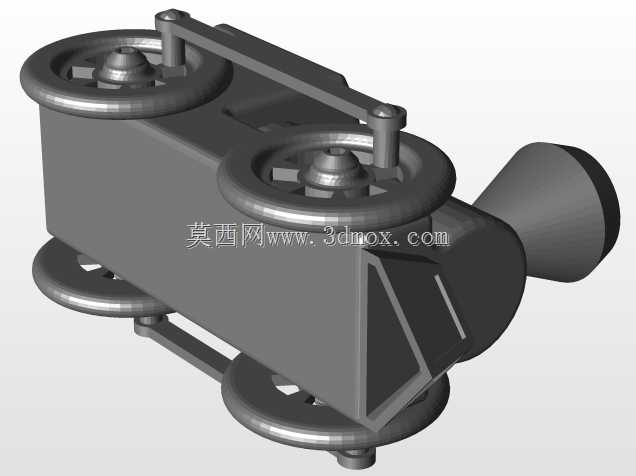

　　对应真实机车排障器的功能逻辑，在桌面推行时可以推开细小障碍物，同时边角全部做了R3以上的圆角处理，符合玩具类产品的安全设计规范。轮组部分采用了四个等直径的黄色车轮，车轮与车轴之间做了间隙配合，保证推行时车轮可以顺畅转动，前后轮之间通过绿色的连杆做联动，这里的连杆设计没有做真实机车复杂的曲柄传动结构，而是简化为平行连杆，既还原了机车连杆联动的视觉特征，也降低了装配公差要求，哪怕是3D打印的FDM工艺制作，也不需要太高的精度就能实现轮组的顺畅转动，不会出现卡滞问题。设计思路上，整个模型采用了模块化的拆分逻辑，所有零件都可以通过插拔或者简单的过盈配合完成装配，不需要胶水或者螺丝固定，方便拆解后重新组装，也适合作为三维建模教学的入门案例，

　　让初学者练习拉伸、旋转、倒角这些基础特征的使用，同时理解装配体的配合关系。从安装边界与尺寸控制来看，整个模型的轮距做了统一设定，左右车轮的外侧间距控制在适合单手握持的尺寸范围内，车体总长度控制在成年人手掌可完全托举的范围，底部距离放置平面预留了足够的间隙，哪怕放置平面有轻微的不平整，也不会出现车体底部剐蹭桌面影响推行的问题；车轮的轮缘做了轻微的凸起设计，既还原了真实火车轮的结构特征，也能在一定程度上防止推行时侧翻。在实际的应用场景中，这个结构既可以直接作为3D打印的玩具原型，也可以作为幼教场景中讲解机械传动、交通工具结构的演示教具，还能经过外观细节的调整后作为文创周边的摆件原型；结构设计上所有的壁厚都做了均匀化处理，

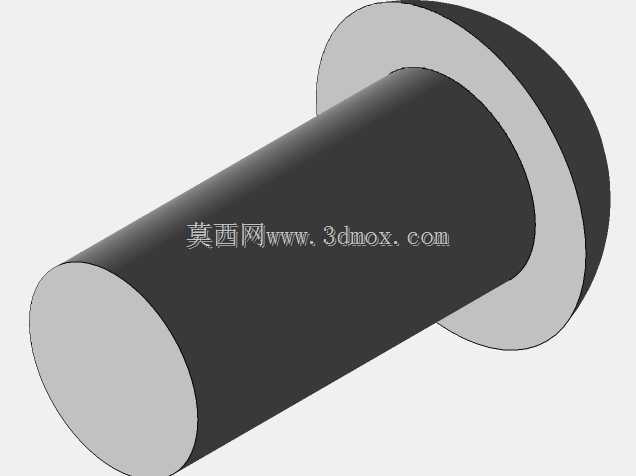

　　最小壁厚不低于1.5mm，不管是采用注塑工艺批量生产，还是采用FDM、光固化3D打印做小批量制作，都不会出现壁厚不均导致的缩痕、打印翘边等工艺问题，零件之间的配合公差预留了0.2mm的间隙，适配大多数桌面级3D打印机的精度范围，不需要后期大量打磨就能完成装配。在细节处理上，车体的驾驶室部分做了弧形的顶部造型，对应真实机车驾驶室的顶棚结构，没有做额外的镂空细节，避免积灰也方便清洁；连杆与车轮的连接位置做了圆形的轴帽装饰，既遮盖了轴端的接缝，也还原了真实机车轮轴固定结构的视觉效果，所有外露的棱边都做了圆角处理，没有尖锐的直角，在作为儿童玩具使用时可以避免划伤风险。
