在电子设备散热验证、小型风道性能测试的日常工作中,很多时候不需要启动完整的流体仿真计算,尤其是在方案快速迭代阶段,实体的气流模拟装置能帮结构工程师快速验证风道走向、进出风位置的合理性,这款120mm规格的风扇流量模拟装置就是针对这类场景设计的实体验证工装。从安装边界来看,主体方形结构的边长严格匹配标准120mm风扇的安装孔位,四个角的安装沉孔位置完全沿用行业通用的120mm轴流风扇安装尺寸,孔位间距、沉孔深度都做了适配,不需要额外改动安装位就能直接替换常规120mm风扇装在机箱、散热模组的对应位置,不会和周边的PCB板、散热鳍片、结构筋位产生干涉,安装时用常规的M4自攻螺丝或者减震胶钉就能固定,和普通风扇的安装操作逻辑完全一致,

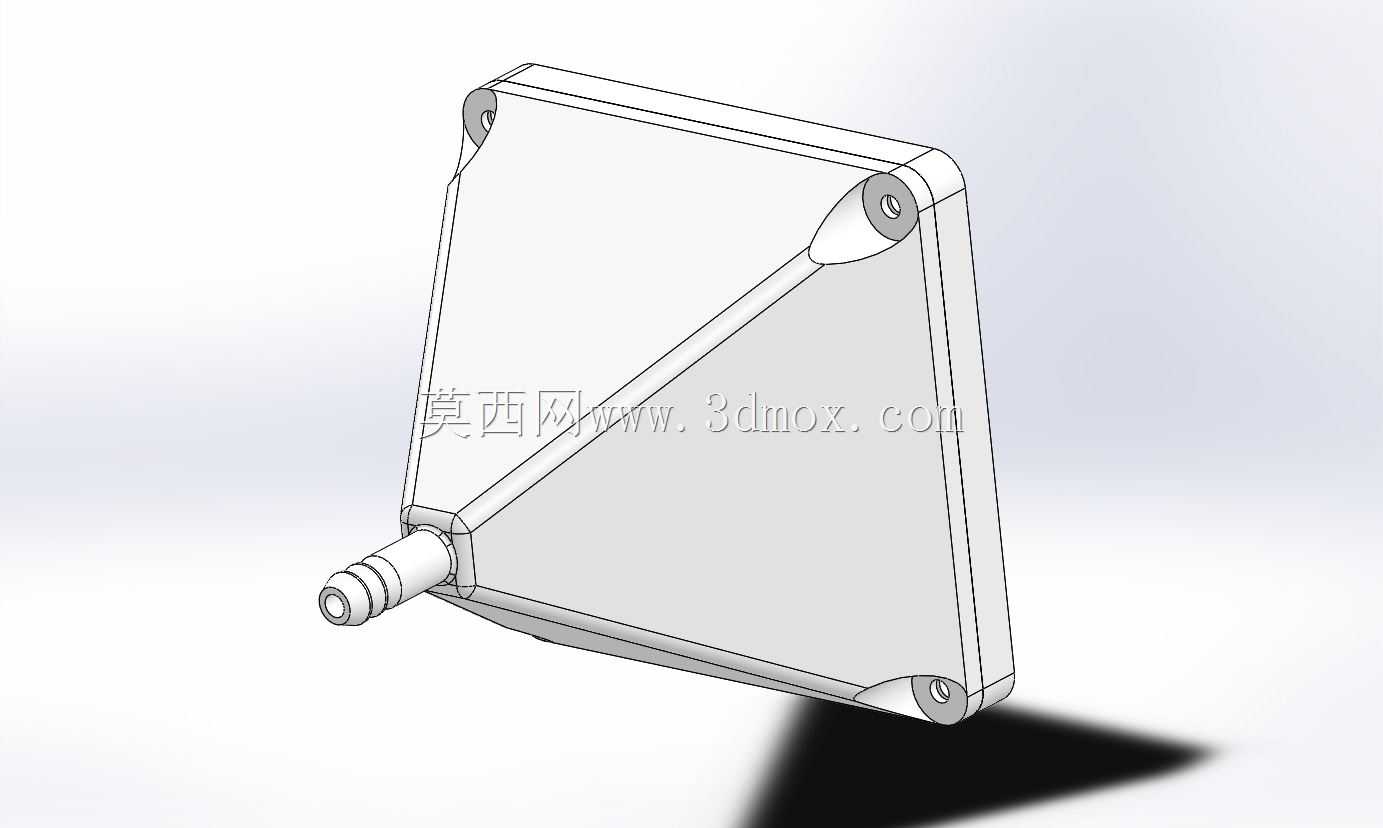

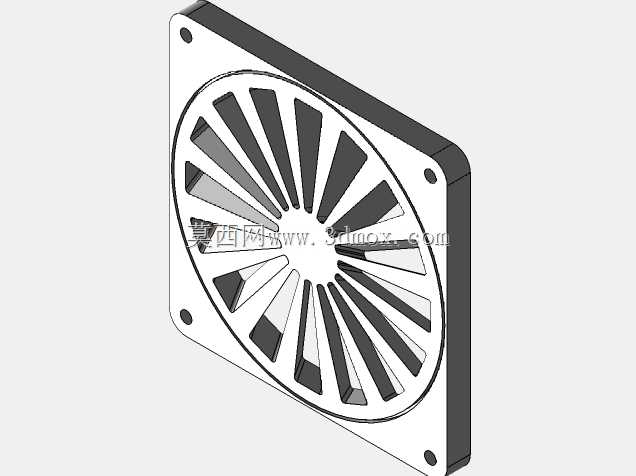

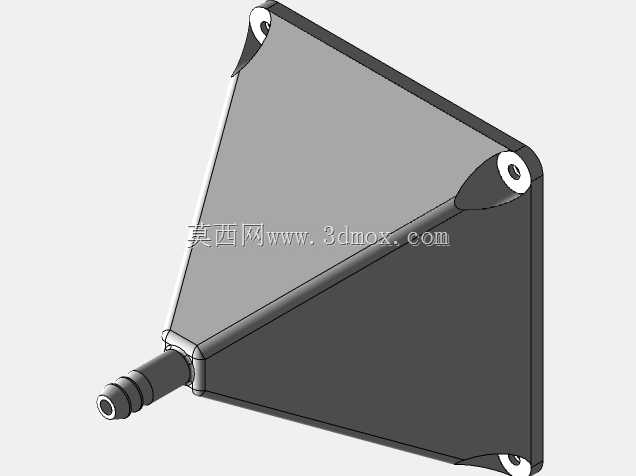

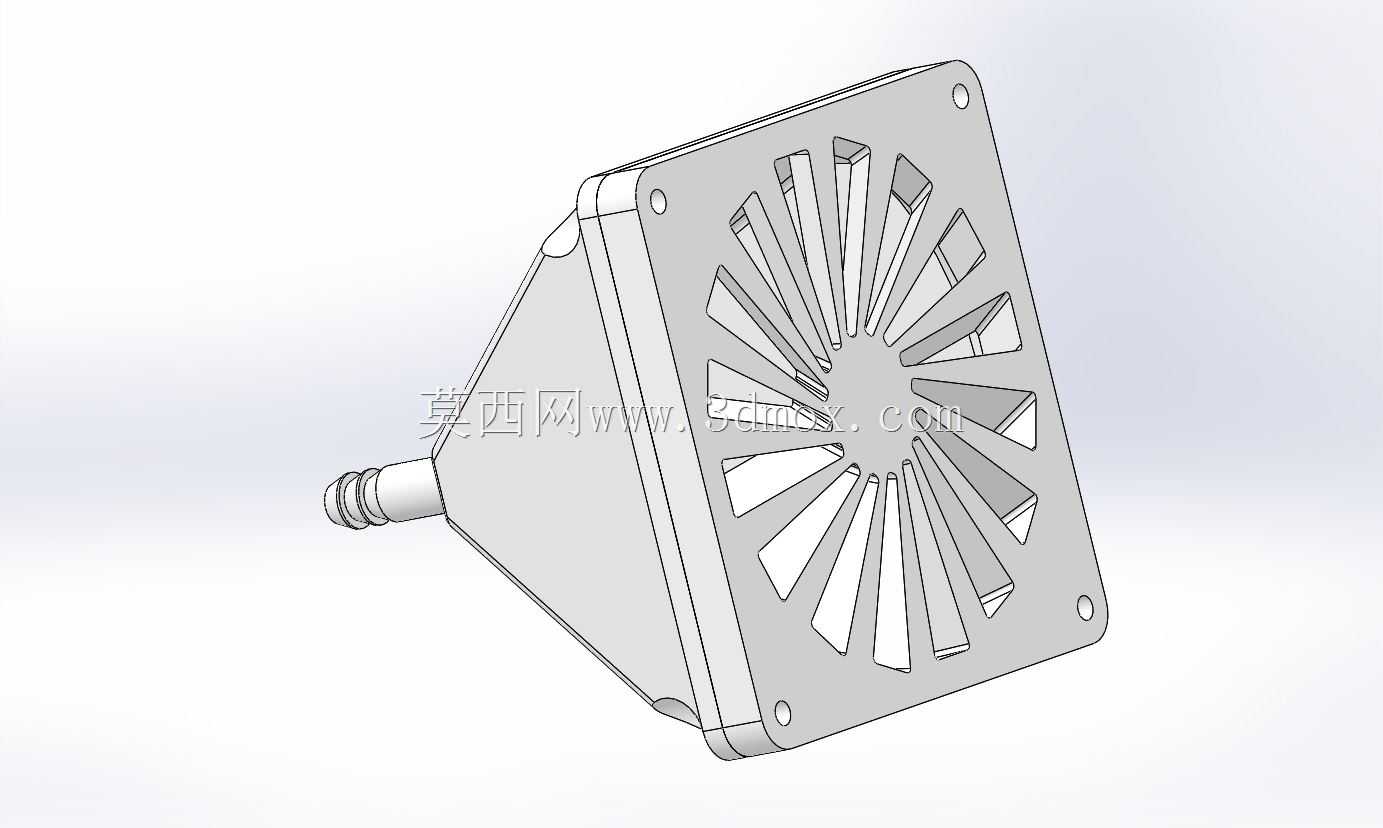

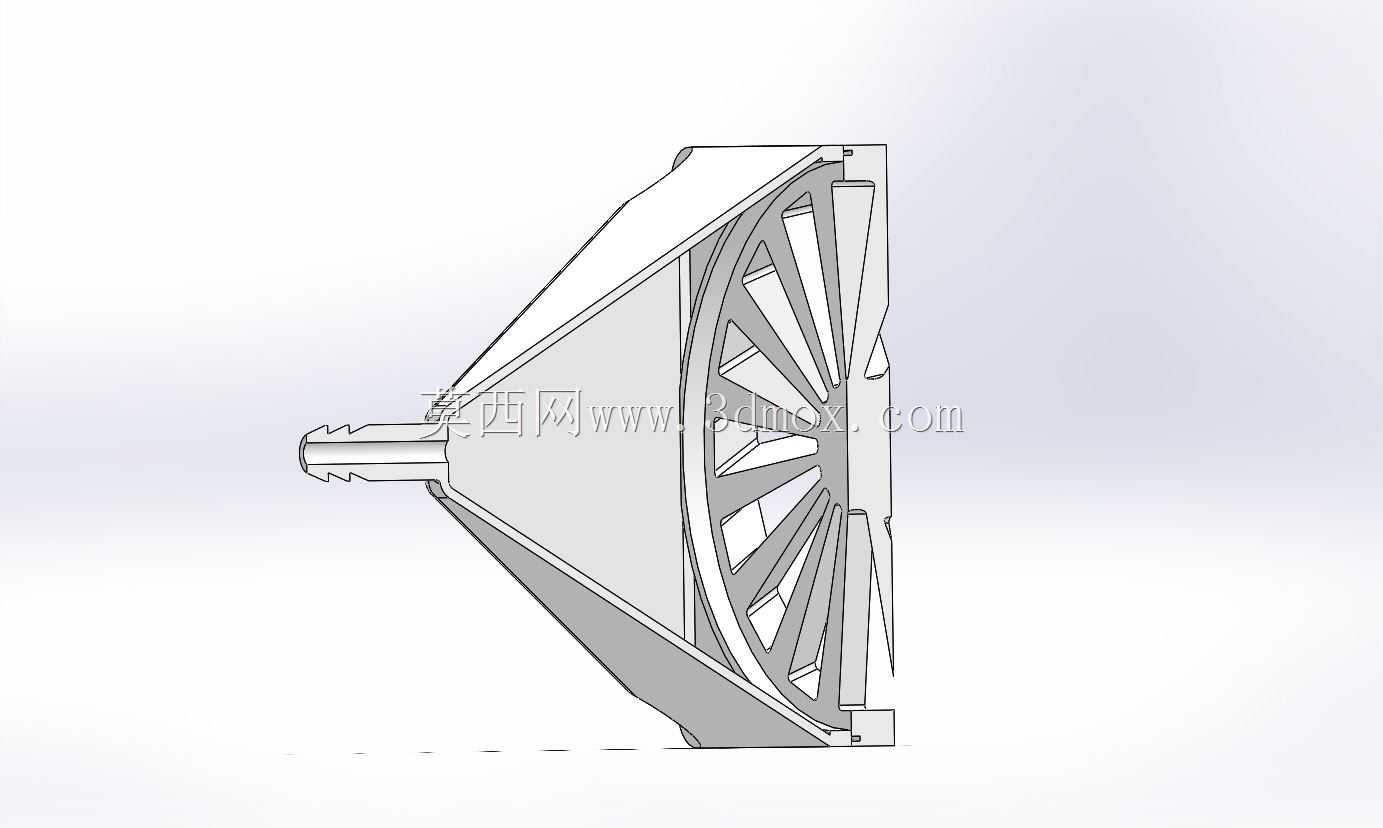

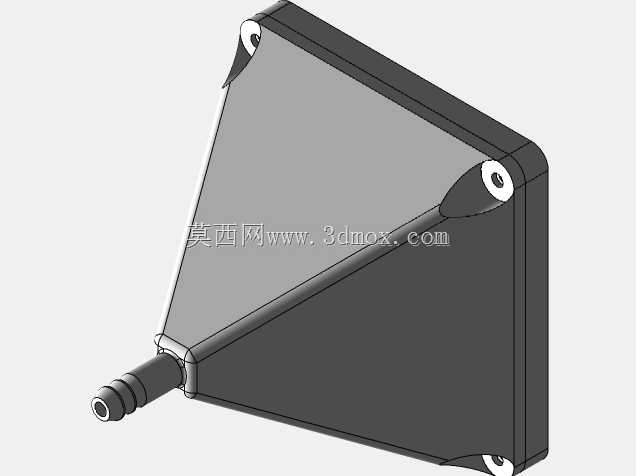

不需要额外设计转接件。装置侧面伸出的快插式气嘴是核心的功能接口,这个接口可以直接对接常规的风压、流量测试管路,不需要额外做转接头,气嘴的内径做了阶梯式设计,靠近主体的位置内径更大,靠近接口端做了缩口处理,能减少气流进出时的局部压损,避免因为接口结构影响测试数据的准确性。主体的壳体采用薄壳式结构设计,内部做了导流筋的布局,从气嘴进入的气流会顺着斜向布置的导流筋均匀分散到整个方形出风面,不会出现局部气流集中、边缘区域风量不足的问题,能模拟出标准轴流风扇的出风面流场分布,和真实风扇的出风特性高度接近。在实际使用场景里,做小型ITX机箱散热方案验证时,不需要等待真实风扇样品到位,用这个装置就能提前测试不同风道挡板位置、
不同开孔率的防尘网对整体风量的影响,也能验证硬盘架、显卡支架这类机箱内部结构件对气流的阻挡情况;在做小型服务器散热模组的前期验证时,这个装置可以快速替换不同阻抗的模拟负载,快速拿到不同工况下的流量损失数据,比每次都重新划分网格跑流体仿真要节省大量时间,尤其是在多方案对比阶段,实体测试的反馈速度远快于仿真计算。设计时特意把主体的厚度控制在20mm以内,比常规120mm风扇的25mm厚度更薄,在一些安装空间紧张的验证场景里也能顺利装入,不会因为装置本身的尺寸占用额外空间影响测试结果;壳体的边角做了R2的圆角处理,避免安装时刮伤线材或者周边的零部件,四个安装孔的位置都做了局部加厚,反复拆装也不会出现孔位开裂的问题。斜向布置的导流筋除了导流作用之外,还能起到加强壳体刚性的作用,整个壳体不需要额外加加强筋就能满足日常拆装的强度要求,拿在手里不会出现薄壳件常见的形变问题;气嘴和主体的连接位置做了一圈密封凸台,装配时配合密封圈就能实现完全密封,不会出现接口漏气导致测试数据偏小的问题,这个位置的密封结构经过多次验证,在常规的测试风压范围内不会出现泄漏。很多结构工程师在做散热相关的结构设计时,往往要等风扇样品、手板件都做出来才能实际测试气流走向,前期只能靠仿真数据判断,很容易出现仿真和实际结果偏差的问题,这个模拟装置可以在设计早期就介入验证,把风道设计的问题提前暴露,减少后期手板修改的次数。出风面的平面度控制在0.1mm以内,
贴在散热鳍片或者机箱面板上时不会出现缝隙漏风的情况,保证测试的气流全部按照设计的路径流动;气嘴的接口尺寸匹配行业通用的6mm气管,实验室里常规的测试管路都能直接接上用,不需要单独采购特殊规格的配件。在做嵌入式设备的散热验证时,很多设备内部空间狭小,没法直接安装流量测试装置,这个模拟装置的薄型设计就能顺利装入设备内部,直接在实际安装位置测试流量数据,比在外部测试得到的数据更贴近真实使用工况。整个装置的结构没有复杂的曲面,所有特征都是常规的拉伸、切除特征,不管是做3D打印手板还是开模注塑都很容易实现,加工成本很低,适合实验室批量制作作为通用测试工装使用;内部的导流筋角度经过多轮调整,最终的角度能让整个出风面的风速不均匀度控制在10%以内,和真实120mm风扇的出风均匀度基本一致,不会因为流场分布差异导致测试结果失真。
