小型手动辊压成型作业装置结构设计

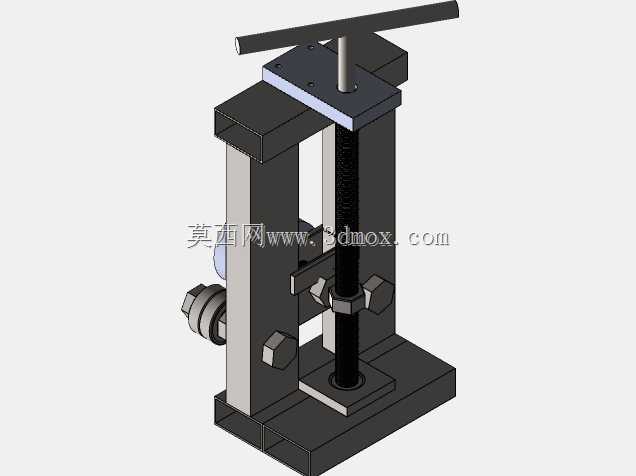

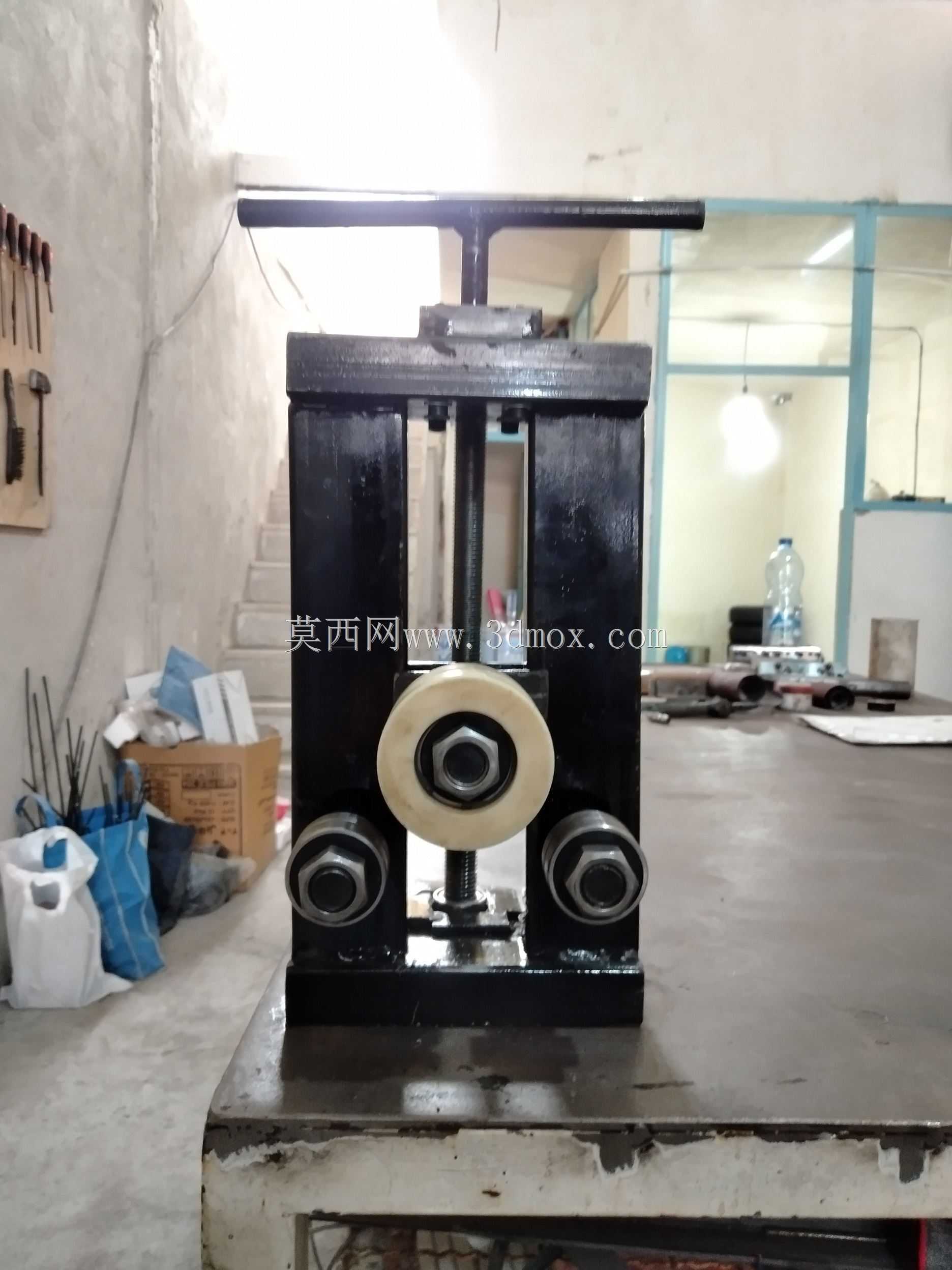

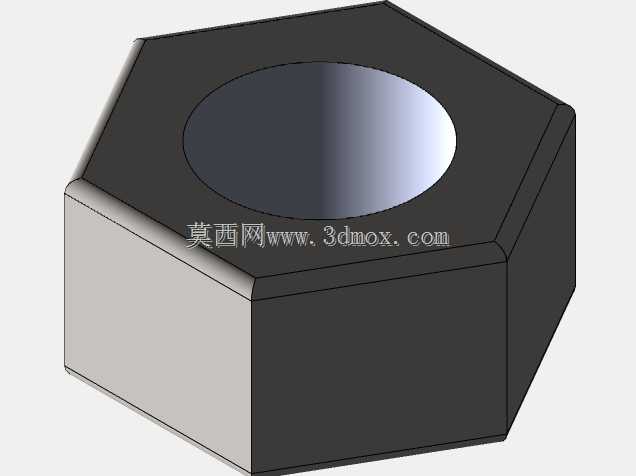

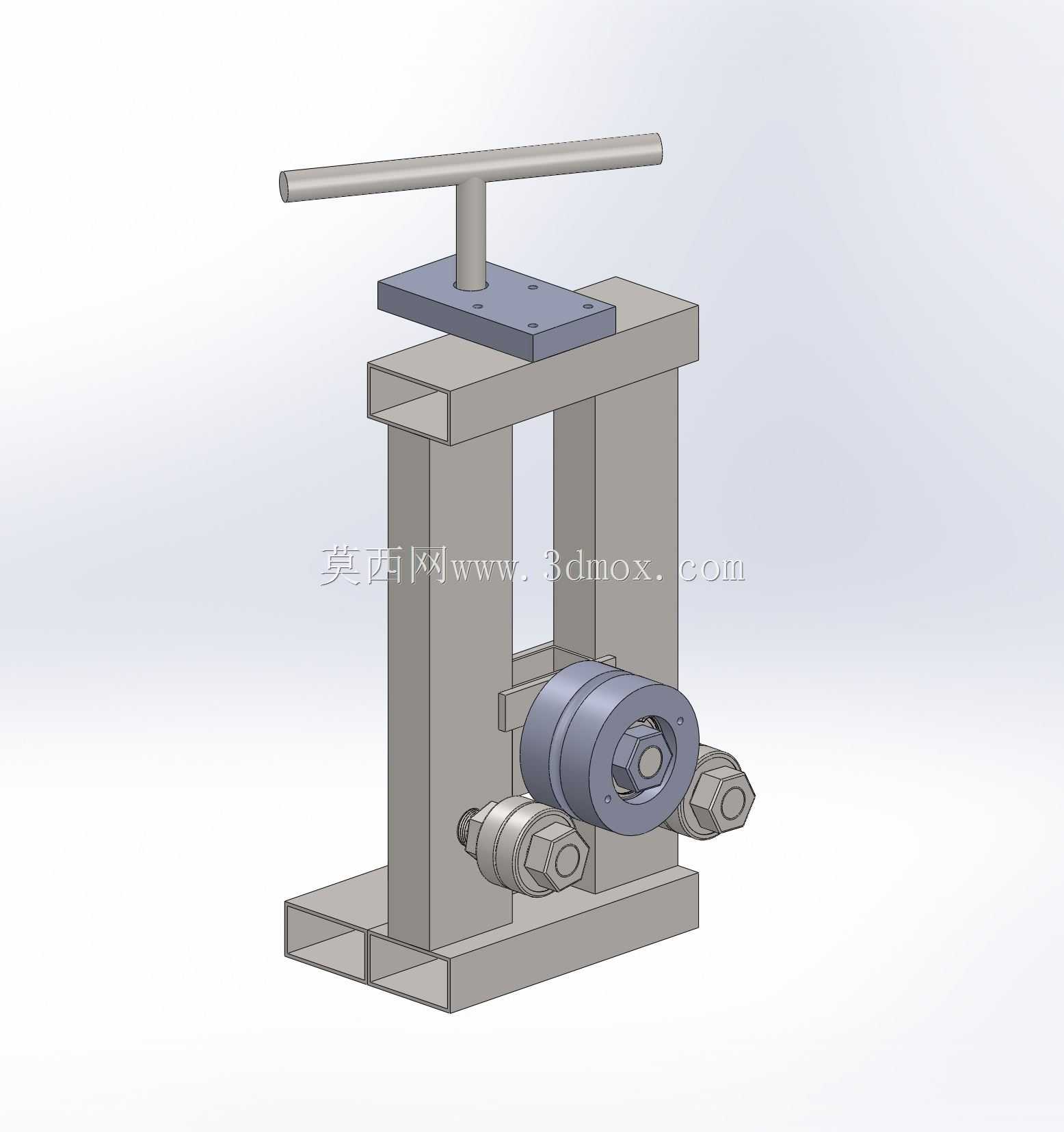

　　在小型五金件加工、首饰打制、薄金属片校平、软质金属线材压延这类小批量、低载荷的成型作业场景里，大型工业轧制设备往往存在占地空间大、调试流程繁琐、单次开机能耗高的问题，并不适配个人工坊、维修站点、教学实训这类场景的作业需求，这款手动辊压装置正是针对这类细分场景开发的轻量化作业设备。从实际用途来看，它可以完成厚度1mm以内的软金属片材校平、窄条金属的辊压成型、软质线材的压扁作业，也能用于小尺寸工件的压合装配，作业时无需外接电源，完全依靠手动施力完成辊压动作，适合没有固定工业供电的临时作业场景，也能满足实训教学中演示辊压成型原理的需求。从功能特性来看，装置采用双辊平行对压的结构，两个压辊通过两端的锁紧螺母调节辊缝间距，

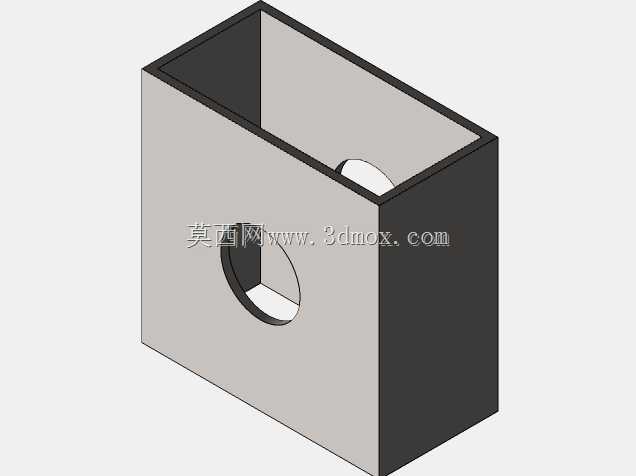

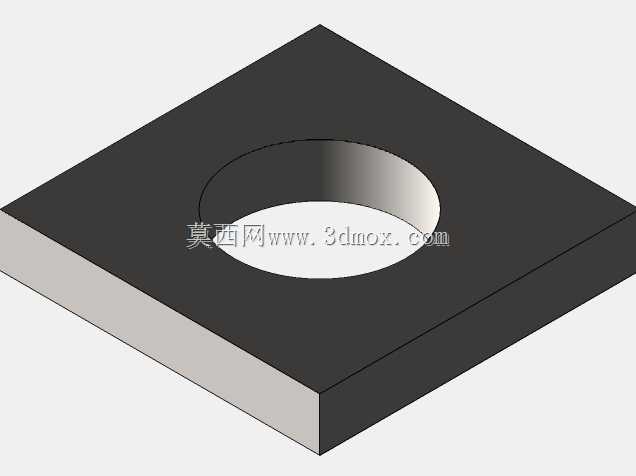

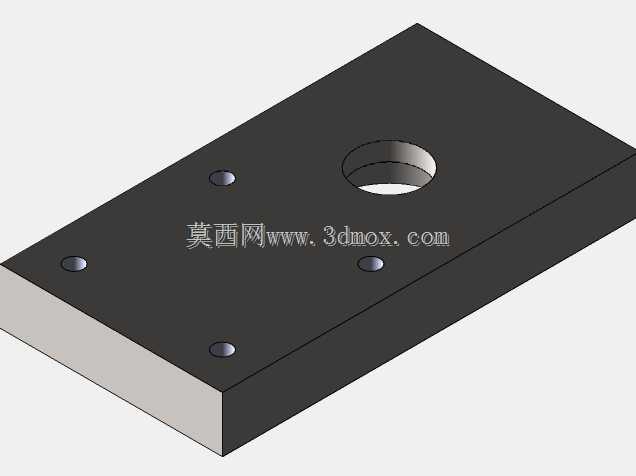

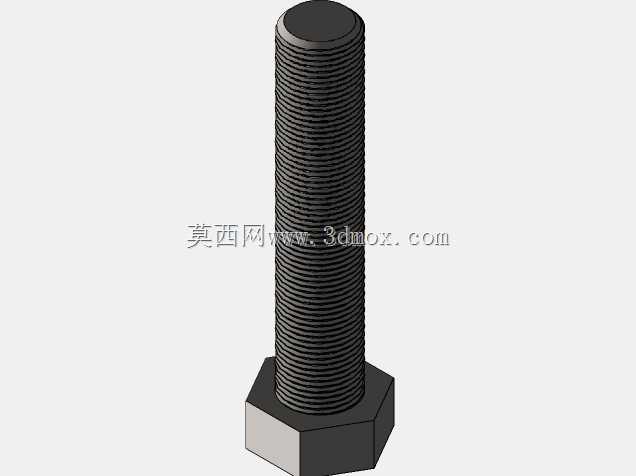

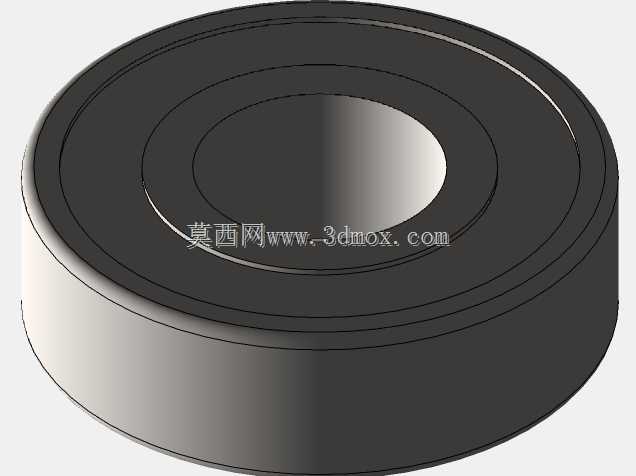

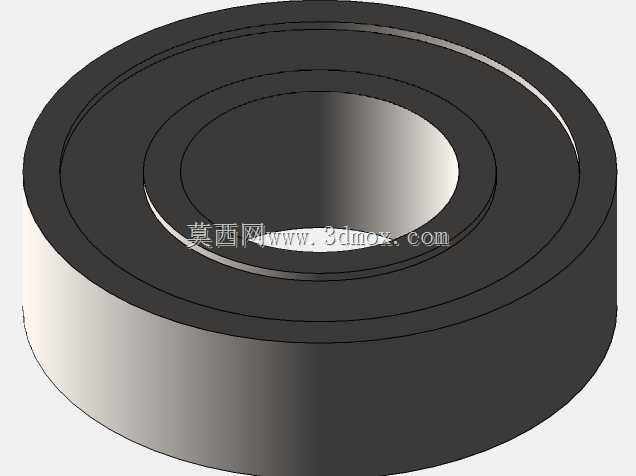

　　可根据待加工工件的厚度灵活调整压下量，顶部设置的T型手摇柄通过增大力臂长度降低手动施力的力度需求，操作人员无需施加过大的臂力即可完成连续辊压作业。机架采用框架式方钢焊接结构，上下两端的安装板通过螺栓与两侧立柱连接，整体刚性足以承受手动施力带来的载荷，不会在辊压过程中出现机架变形导致的辊缝偏移问题。设计过程中优先考虑了加工与装配的便捷性，所有零部件均采用常规机加工工艺即可完成制作，压辊采用45号钢调质处理，表面做精磨处理保证辊面的平面度与粗糙度，避免辊压过程中在工件表面留下压痕；两端的轴颈与机架上的安装孔采用间隙配合，装配时无需专用工装即可完成压辊的拆装更换，后续如果需要加工不同截面形状的工件，

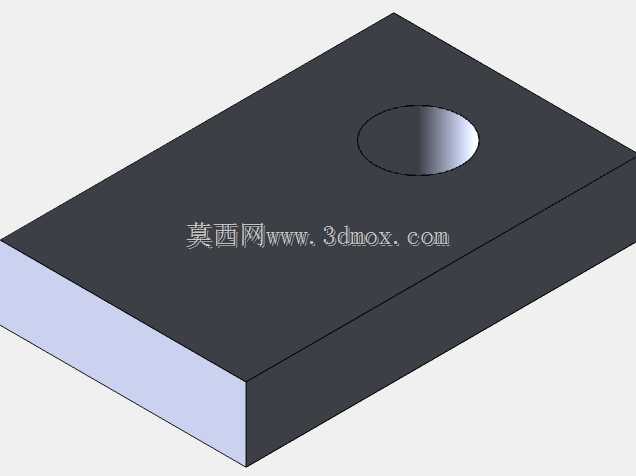

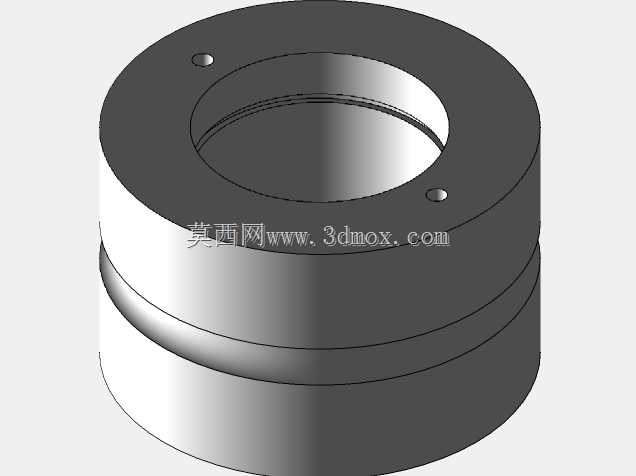

　　只需更换对应槽型的压辊即可拓展设备的作业范围。从安装边界来看，装置底部为平板式安装底座，底座上预留了四个螺栓安装孔，可通过膨胀螺栓固定在工作台面上，也可直接放置在平整的台面上依靠自重保持稳定，整体占地尺寸不超过0.3平方米，总重量控制在25kg以内，单人即可完成搬运与移位，不会占用过多的工坊作业空间。机架的高度设计适配成年人站立作业的操作高度，手摇柄的安装位置距离操作台面的高度符合人体工程学要求，长时间作业也不会产生过度的肢体疲劳。辊压作业时，待加工工件从两个压辊的间隙一侧送入，摇动手柄带动主动辊转动，依靠摩擦力带动工件从另一侧送出，单次辊压即可完成对应压下量的成型作业，如果需要更大的压下量，可逐步调小辊缝进行多次辊压，

　　避免单次压下量过大导致工件出现开裂或者卡料问题。两端的锁紧螺母采用细牙螺纹设计，调节辊缝时可以精准控制调整量，保证两个压辊的平行度，避免出现辊缝一侧宽一侧窄导致的工件厚度不均问题。装置的结构没有复杂的传动部件，日常维护只需定期在压辊轴颈处加注润滑脂即可，无需复杂的保养流程，即使是没有设备维护经验的操作人员也能完成日常的保养工作。针对手工小批量作业的特点，装置没有设置复杂的进给定位机构，操作人员可手持工件完成送料，灵活调整工件的送入角度与位置，适配不同形状、不同尺寸的小工件加工需求，相比固定式的工业辊压设备具备更高的作业灵活性，能够处理很多大型设备无法适配的异形小工件成型作业。
