小型台式多功能铣削加工设备结构

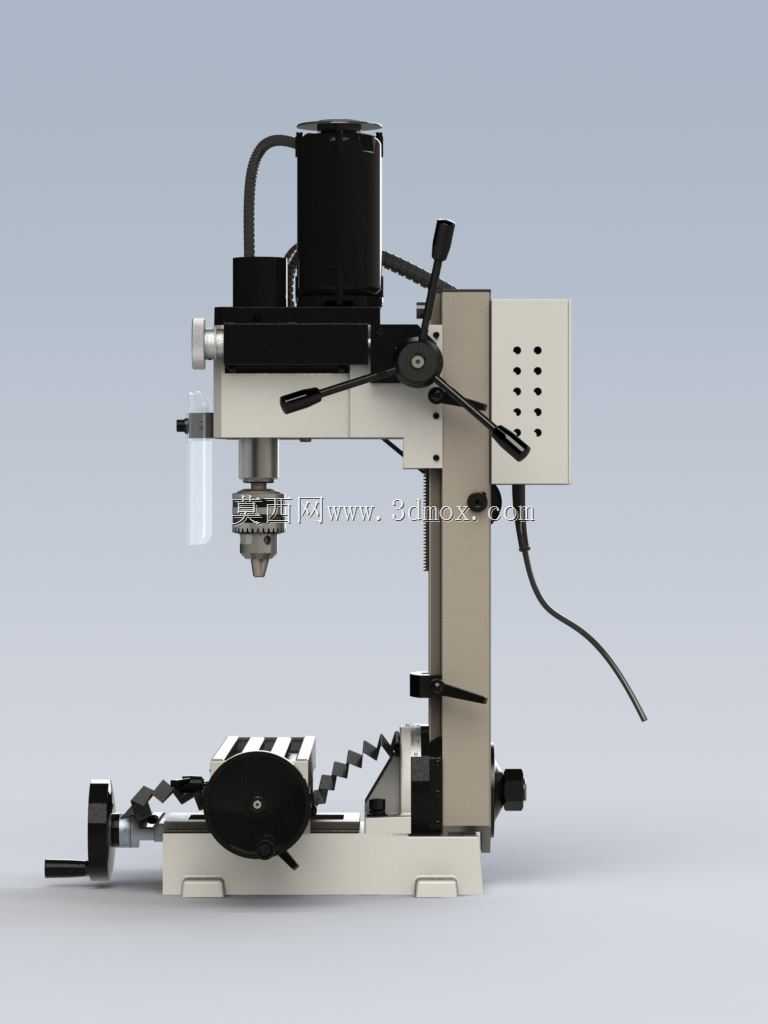

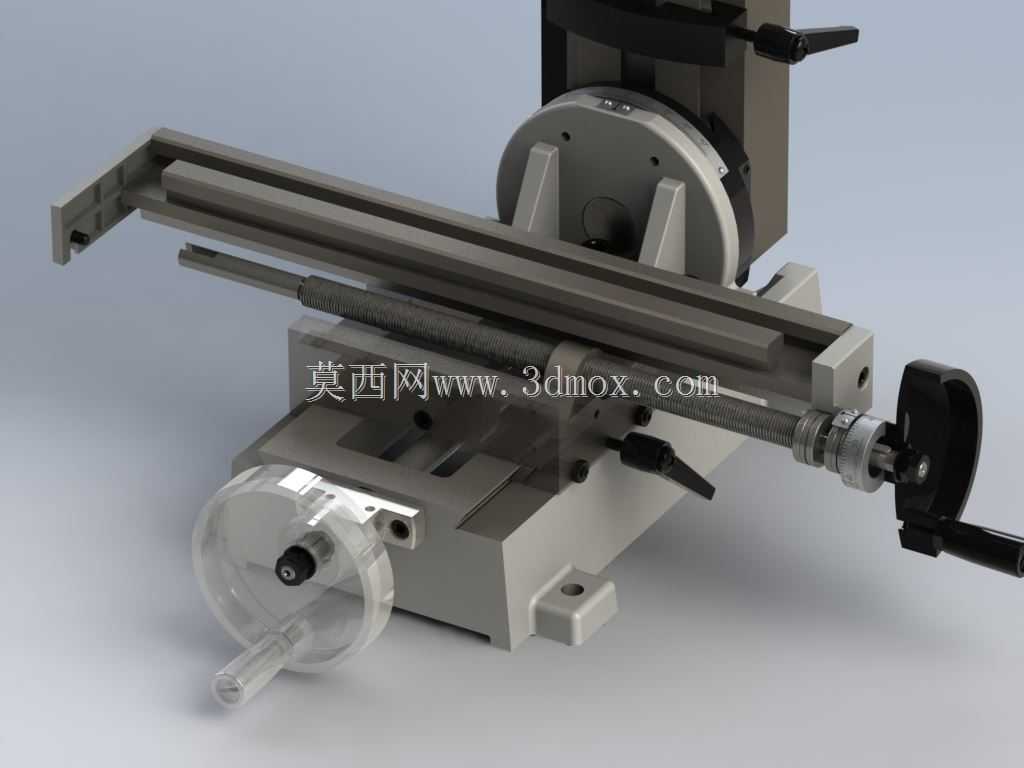

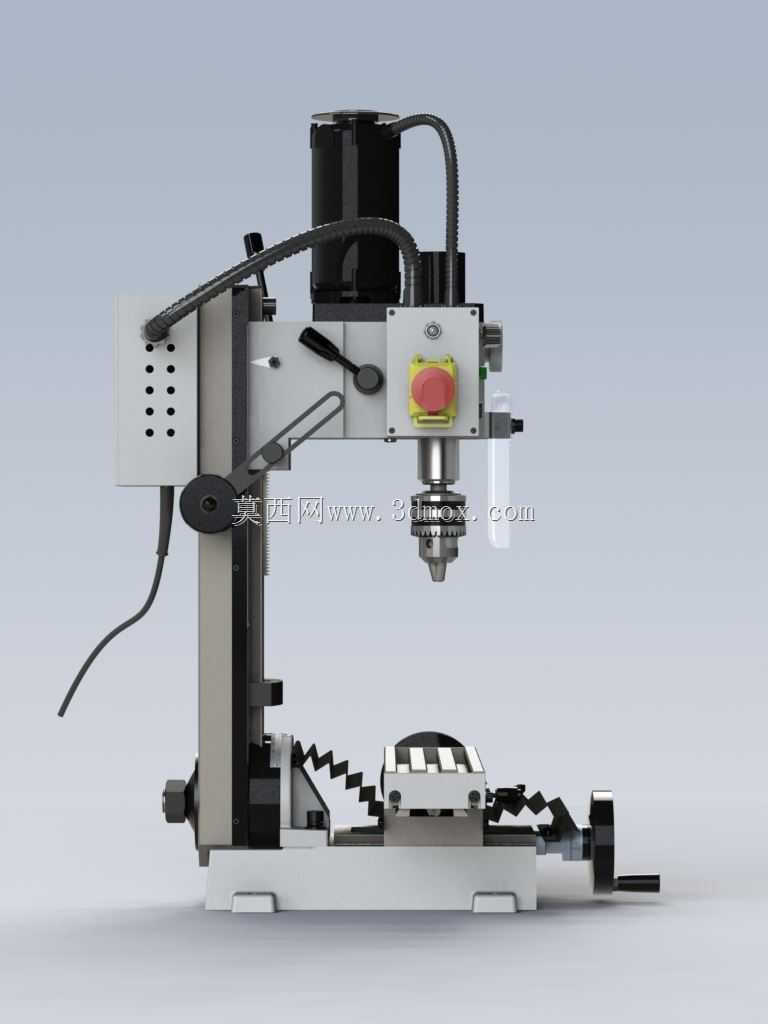

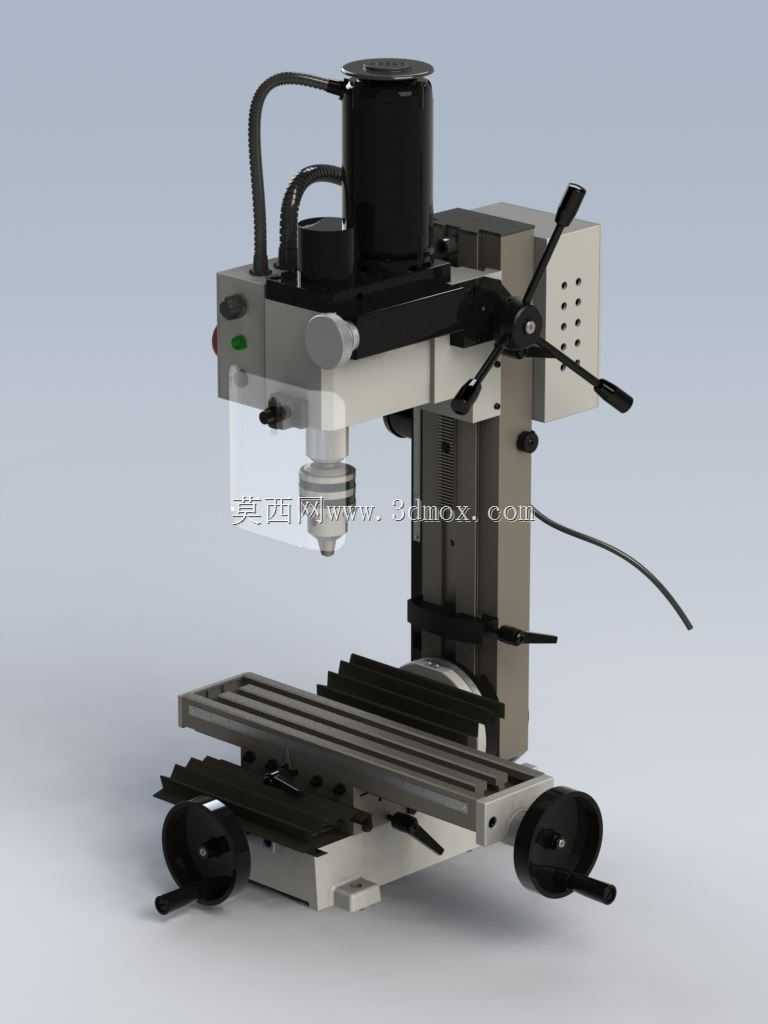

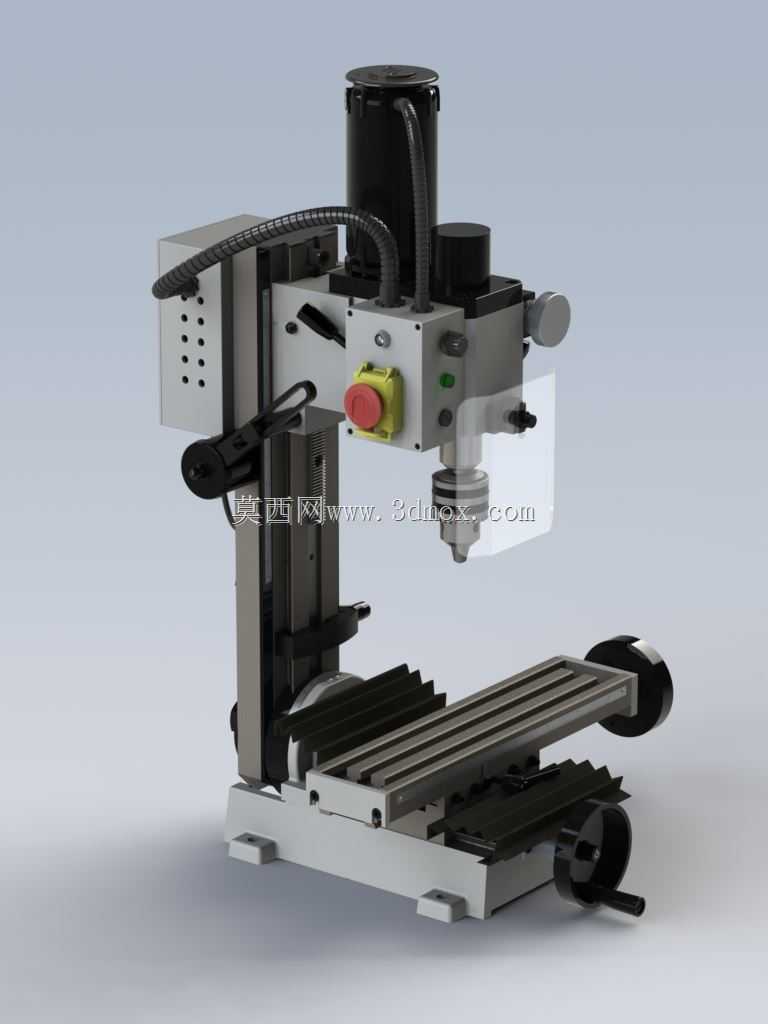

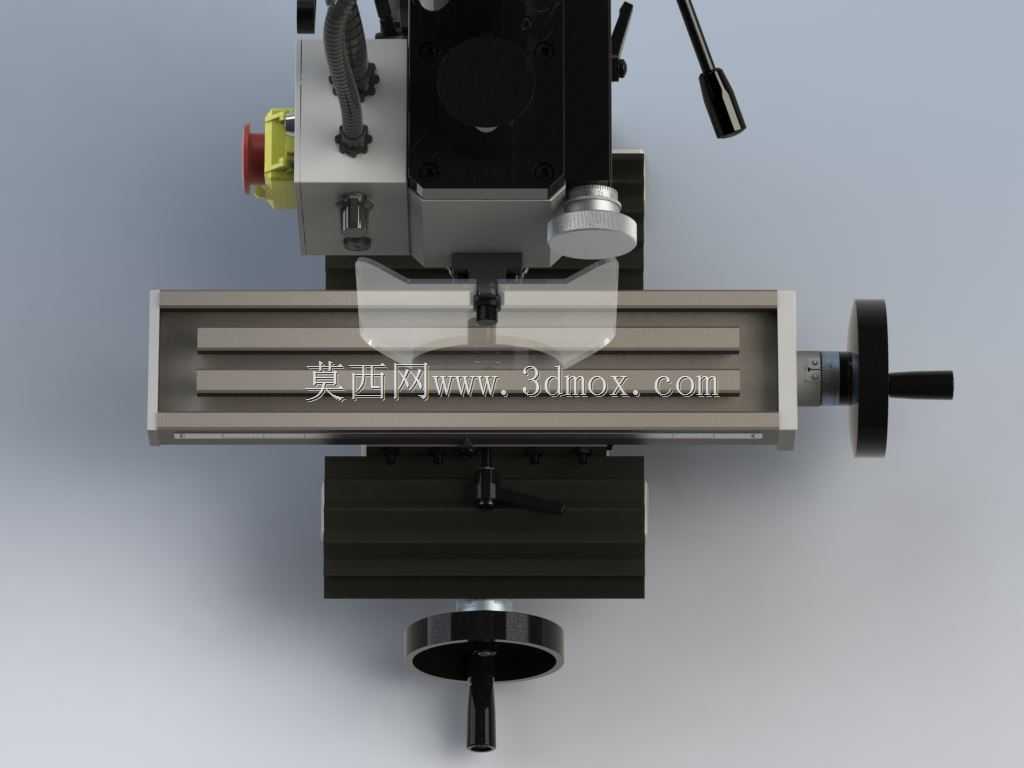

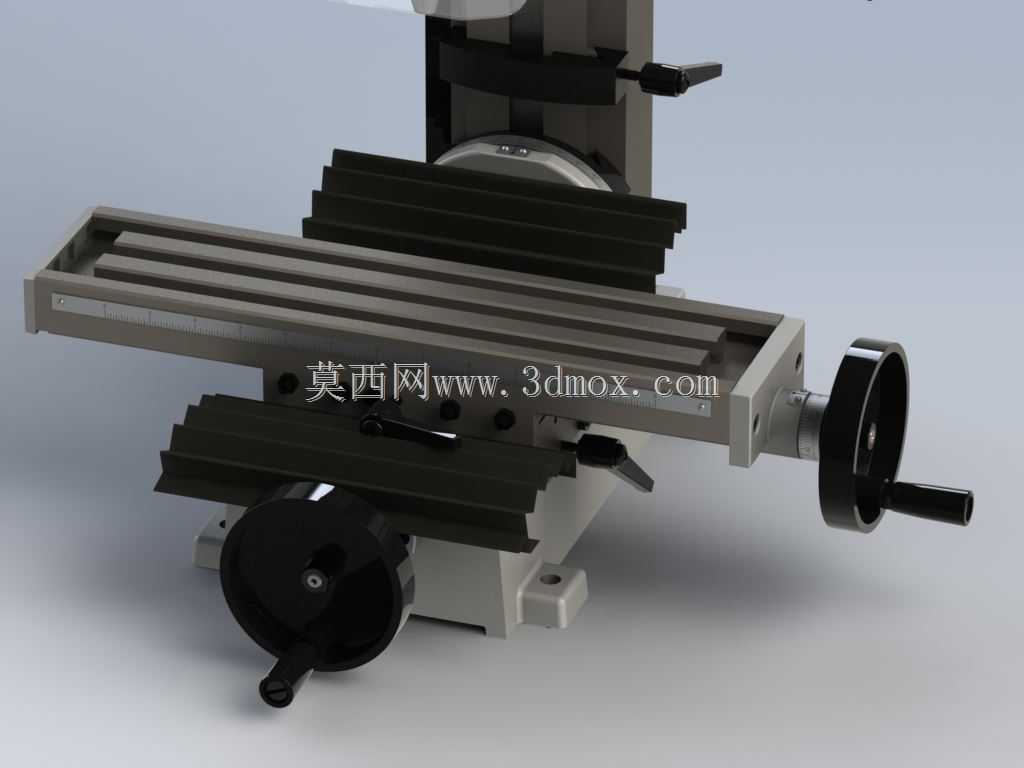

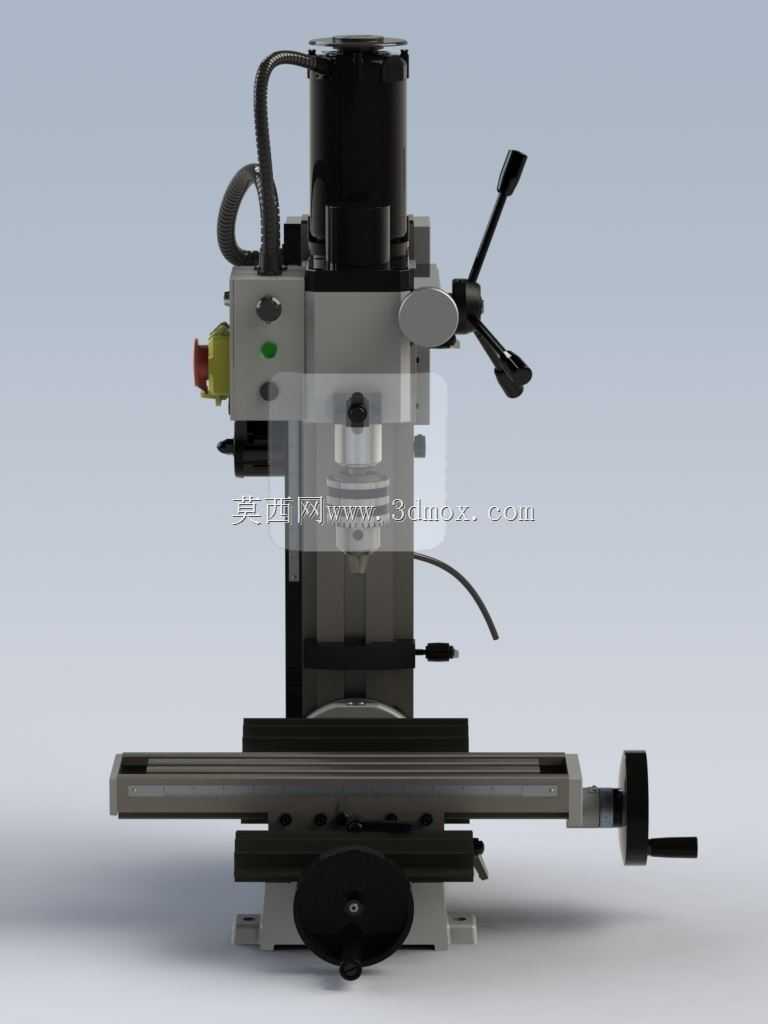

　　这类小型台式铣削设备，在个人加工工坊、职业院校实训车间、小型精密零件加工点位的应用占比逐年提升，尤其适配小尺寸有色金属件、非金属工程塑料件的平面铣削、沟槽加工、钻孔扩孔、轻量镗削工序，填补了大型工业机床无法覆盖的小空间、小批量、柔性化加工场景缺口。从结构布局来看，设备采用立式主轴排布，主轴驱动单元集成在立柱上部滑枕结构内，通过多操作手柄实现主轴转速切换、进给量调节与主轴箱的上下位置锁定，操作端的手轮布局符合人机工程逻辑，操作人员站在设备正前方即可完成所有进给动作的操控，无需频繁移位调整操作姿态。工作台采用T型槽结构设计，可配合通用压板、平口钳完成不同外形工件的装夹固定，纵向、横向、垂向三个方向的进给均通过手轮驱动丝杠副实现，

　　丝杠副配备间隙调节结构，长期使用出现传动间隙后可通过锁紧螺母调整预紧量，保障进给精度的稳定性。设备底座采用铸铁一体铸造成型，内部设置加强筋结构，既可以吸收铣削加工过程中产生的振动，提升加工面的光洁度，也为上部所有运动部件提供稳定的安装基准，底座底部预留的安装孔位，可将设备固定在钢制工作台或者水泥基座上，进一步提升整机刚性，避免大切削量工况下的设备窜动。从设计思路层面，这类设备在结构上做了大量通用化适配，主轴锥孔采用通用标准规格，可适配市面上绝大多数同规格的铣刀、钻头、镗刀等切削刀具，用户无需定制特殊规格刀具即可开展加工；传动系统的轴承、紧固件均采用通用标准件，后期维护更换配件的采购成本极低，无需依赖原厂专属配件供给。

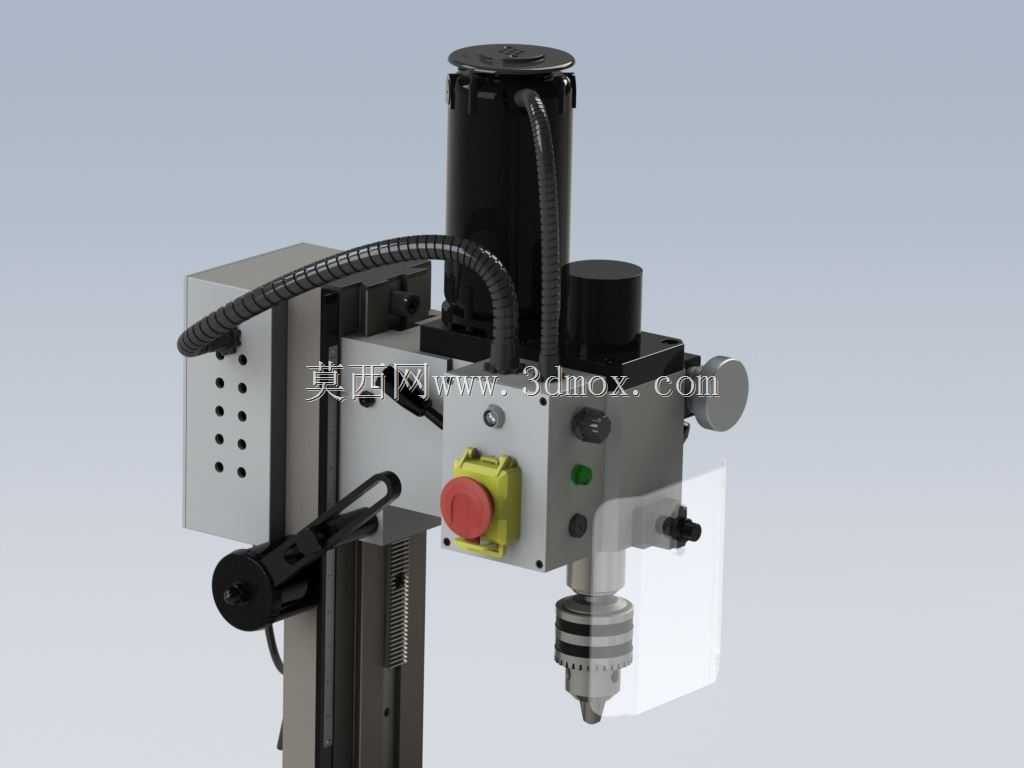

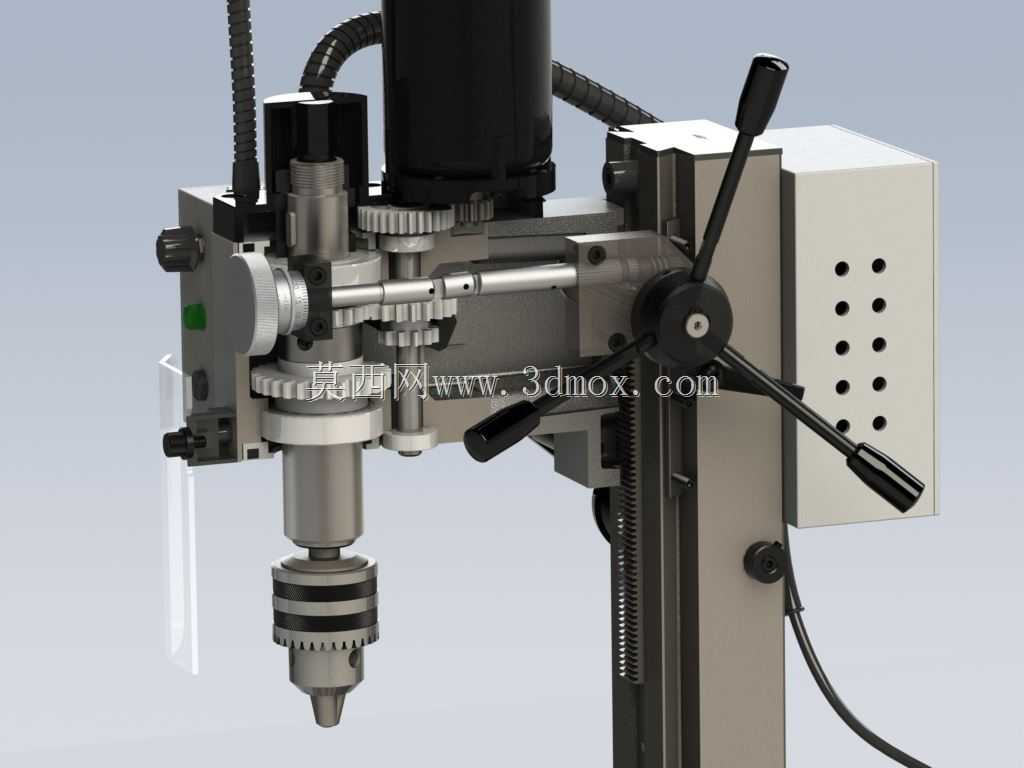

　　设备的主轴箱与立柱之间采用燕尾槽导轨配合，导轨面贴有减磨材料，降低手动进给的操作阻力，同时导轨配备防尘护板，可阻挡加工过程中产生的金属切屑、切削液进入导轨摩擦面，减少导轨磨损，延长设备使用寿命。电气控制单元集成在立柱侧部的控制盒内，设置有急停按钮、主轴启停开关、正反转切换开关，操作逻辑简单直观，新手经过短时间培训即可独立操作设备。在安装边界层面，设备整体占地尺寸较小，无需预留大型机床所需的超大操作空间，工作台周边预留300mm以上的操作空间即可满足工件装夹、手轮操作、切屑清理的需求，设备整体高度适配常规站立操作的人机高度，无需额外垫高或者挖设地坑即可安装使用。针对个人DIY改装场景，这类设备的结构预留了充足的改装空间，

　　可在原有结构基础上加装数显光栅尺实现坐标位置的数字显示，也可更换滚珠丝杠、加装步进驱动单元将其改造为数控铣削设备，拓展设备的加工能力，适配更复杂的曲面零件加工需求。设备的润滑点采用集中式布局，操作人员可按照维护周期快速对所有导轨面、丝杠副、轴承位加注润滑油，无需拆解设备结构即可完成日常维护工作。在加工能力适配方面，这类设备可承接小尺寸模具零件的粗精加工、教学实训中的铣削工序演示、小型非标零件的单件打样加工，相比大型工业机床，其启动速度快、操作灵活、能耗更低，在小批量零散加工场景下的综合使用成本远低于大型机床。设备的主轴转速覆盖范围兼顾了低速大扭矩切削与高速轻切削需求，低速档位可适配钢件的大切深铣削，高速档位可适配铝合金、亚克力等材料的精加工，获得更好的表面加工质量。
