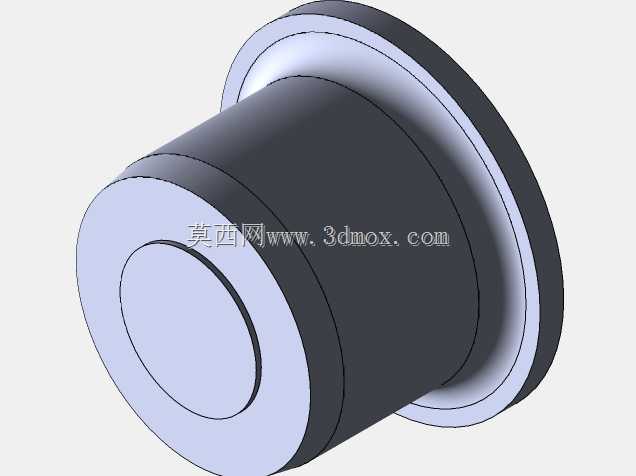

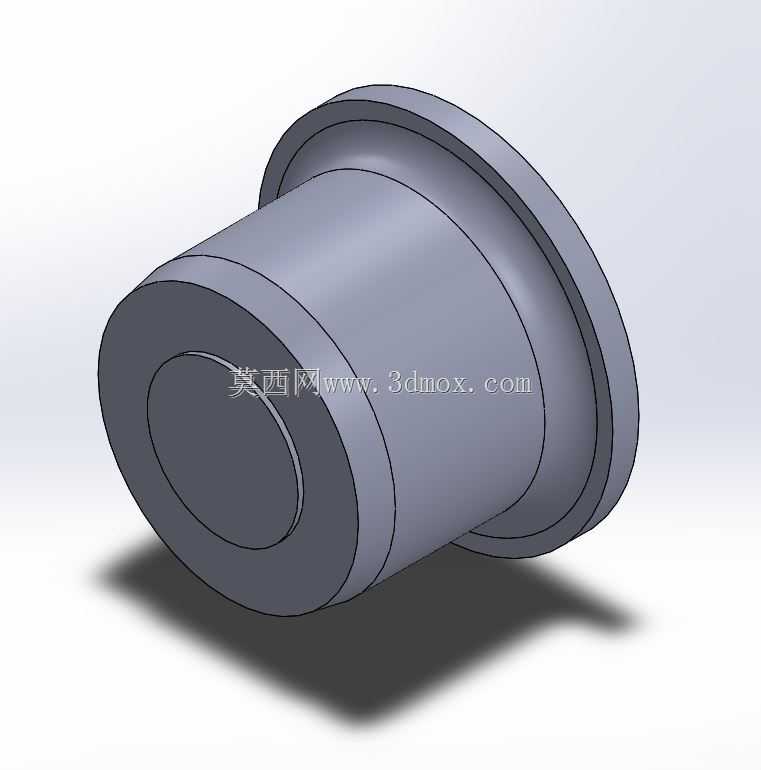

哈斯EC400机床用主轴头结构设计

　　在卧式数控加工中心的切削作业场景里，主轴头作为直接搭载刀具、传递切削扭矩的核心执行部件，其结构合理性直接决定了加工过程的动态稳定性与切削精度上限，这款适配哈斯EC400机型的主轴头结构，正是围绕卧式加工场景的刚性需求、碰撞检测模拟需求完成的参数化设计。从实际加工场景来看，卧式加工中心常需完成箱体类零件的多面铣削、镗孔、钻攻工序，加工过程中主轴需承受径向切削力、轴向进给力的复合载荷，尤其是在大余量铣削铸钢、铸铁工件时，主轴头的法兰连接刚性、筒体抗形变能力会直接反映在工件的形位公差保持能力上，因此该结构在设计阶段优先强化了安装法兰与主轴筒体的过渡区域结构，采用大圆角过渡的一体式结构思路，避免应力集中带来的长期形变隐患。

　　做碰撞模拟是数控加工前置验证的必要环节，这款主轴头的外形轮廓完全按照实际装机的干涉边界做了还原，没有做多余的简化处理：带凸缘的法兰端是与主轴箱端面配合的安装基准，法兰端面的安装孔位分布、止口尺寸完全匹配哈斯EC400的主轴箱安装接口，安装时可直接通过止口定位完成同轴度找正，不需要额外做适配修配；筒体部分的外径尺寸严格遵循实际主轴的外轮廓边界，在做加工路径仿真时，可准确识别主轴与夹具、工件、工作台护罩之间的最小安全间隙，避免仿真过程中因模型简化出现漏判碰撞的问题，尤其是在做深腔加工、五轴联动摆角加工的路径验证时，精准的外轮廓模型能大幅降低实际加工的撞机风险。从功能特性来看，该结构为单主轴构型，没有集成复杂的附件头接口，

　　专门针对常规立卧转换加工、固定角度切削的场景做了适配，筒体内部的空腔预留了主轴轴承安装位、拉刀机构的布置空间，壁厚设计兼顾了刚性与轻量化需求，不会因壁厚过大增加主轴箱的负载，也不会因壁厚不足导致高速切削时出现共振。设计过程中没有刻意追求复杂的外观曲面，所有外轮廓均采用回转体结构，一方面是符合主轴类零件回转加工的工艺特性，所有外圆面均可通过外圆磨一次装夹完成精加工，能有效保证各段轴径的同轴度；另一方面回转体的对称结构能让主轴高速旋转时的动平衡更容易调校，减少高速切削时的振动传递。安装边界方面，法兰端的外径尺寸大于筒体外径，形成的凸台结构可在安装时贴合主轴箱的安装端面，承受轴向的切削冲击力，筒体伸出法兰的长度严格匹配实际主轴的悬伸量，

　　在仿真时可准确计算主轴悬伸带来的刚性衰减，帮助工艺人员在制定加工参数时，根据悬伸长度合理调整切削进给量与切深，避免因参数设置过大出现让刀、振纹问题。在切割模拟场景中，该模型可直接导入切削仿真软件，配合刀具模型、工件模型完成材料去除过程的动态模拟，由于模型的外形尺寸与实际部件完全一致，模拟过程中可实时监测主轴与工件非加工区域、夹具压板的位置关系，提前预判加工过程中的干涉风险，减少现场试切的时间成本。对于设备运维、结构改装的从业者来说，该模型也可作为主轴部件拆装、维护的可视化参考，通过三维模型可直观了解主轴头的外部结构组成，明确安装定位的基准位置，在做主轴精度校准、轴承更换作业时，可提前规划拆装步骤，避免因对结构不熟悉造成部件磕碰损伤。不同于过度简化的示意模型，这款主轴头结构的每一段外圆尺寸、法兰厚度、过渡圆角都参考了实际设备的测绘参数，没有随意放大或缩小安装尺寸，不管是用于加工仿真的干涉检查，还是用于设备改造的结构适配，都能提供准确的尺寸参考，不会出现模型与实物尺寸偏差过大导致的仿真失效、适配干涉问题。
