赛车应急熄火切断开关结构设计

　　在场地赛车、拉力赛车的安全系统设计中，应急熄火开关是赛事规则强制要求配备的核心安全部件，其作用是在车辆发生碰撞、起火、失控等紧急状况时，能够快速切断整车动力电源与点火回路，避免发动机持续运转带来的二次风险，同时为救援人员提供安全的处置条件。这套开关组件的设计完全贴合专业赛事的安全规范要求，适配多数改装赛车、专业方程式及拉力赛车的驾驶舱安装场景。

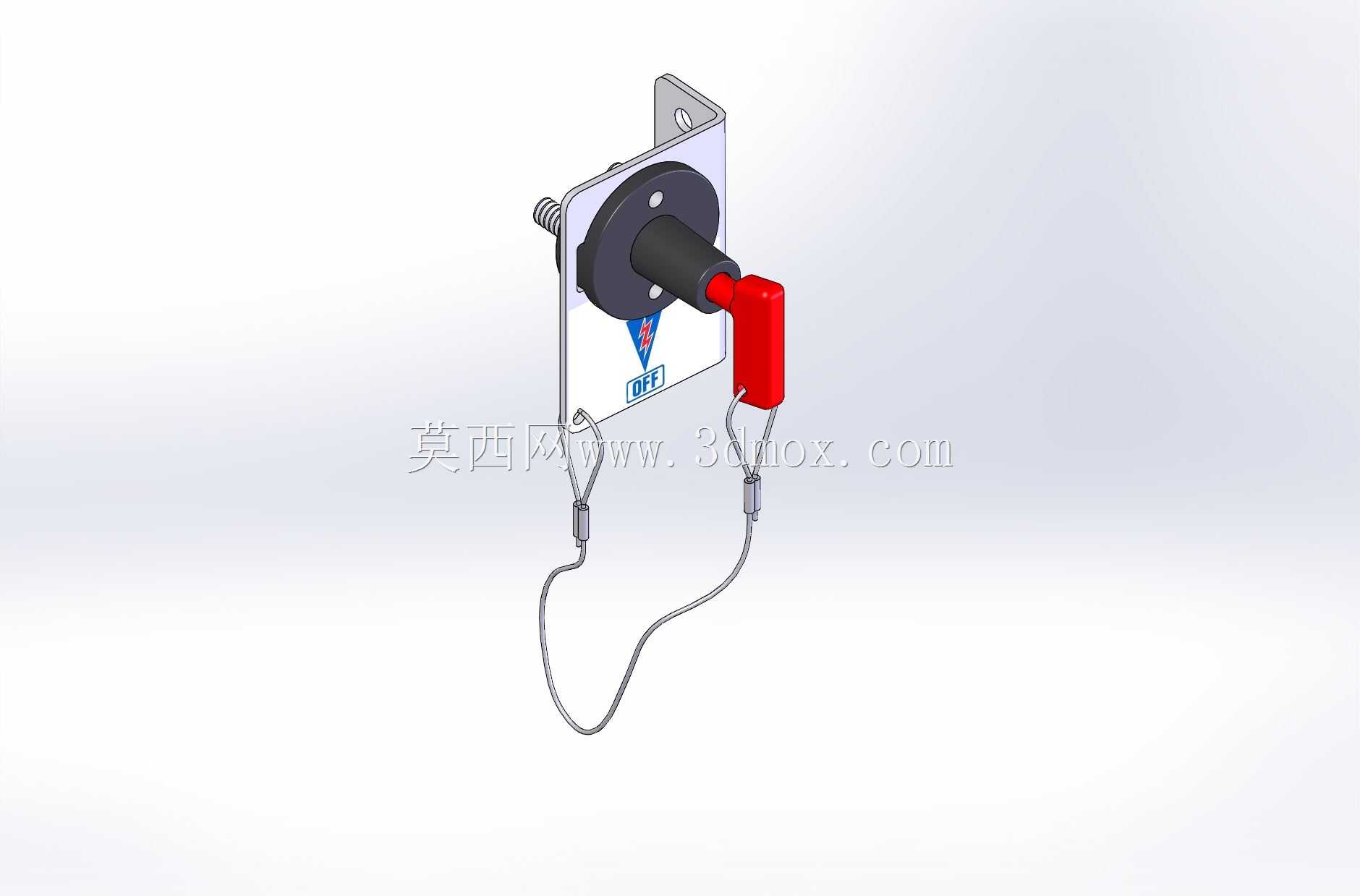

　　从实际使用场景来看，这类开关通常安装在驾驶舱内驾驶员可快速触及的位置，部分赛事也要求在车身外部额外设置同功能的外接开关，方便救援人员在驾驶员无法操作时从外部切断动力。该开关采用拉拔式触发结构，红色的拉拔手柄具备极高的视觉辨识度，即便在驾驶舱剧烈晃动、视线受阻的紧急状态下，驾驶员也能快速定位并操作，只需向外拉动红色手柄即可完成回路切断，操作行程短、触发力度经过调校，既不会因为行驶中的震动误触发，也能在紧急状态下无需过大发力即可启动。

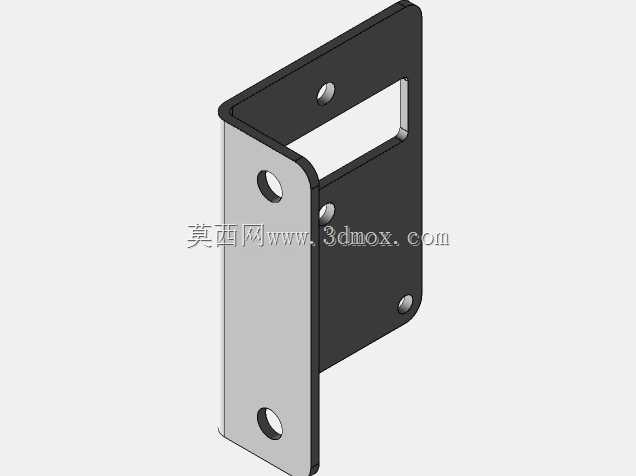

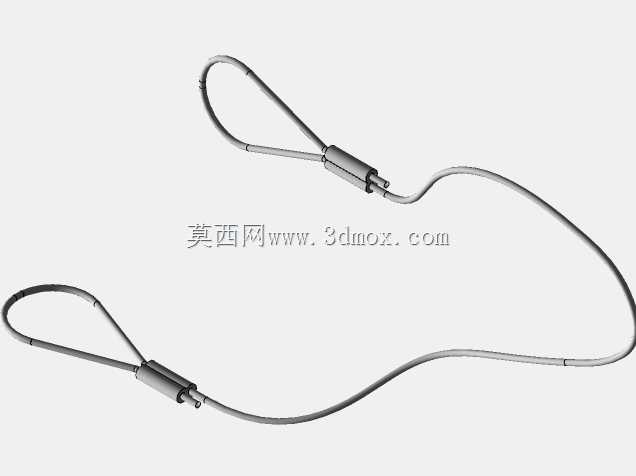

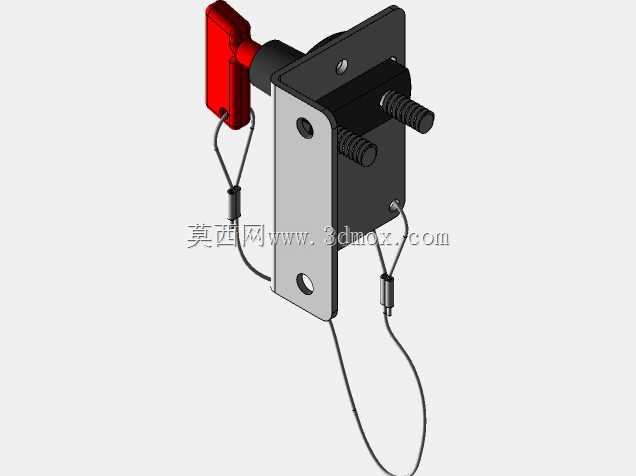

　　结构设计上，开关主体采用法兰式安装基座，基座上预留了两个对称的安装孔位，可通过螺栓直接固定在驾驶舱的金属安装面板或者碳纤维仪表台支架上，安装面平整，不需要额外设计复杂的适配支架，基座与面板贴合后能保证足够的结构强度，即便在高强度拉扯操作时也不会出现基座松动脱落的问题。开关的核心触点部分采用大载流设计，能够承受赛车整车电气系统的大电流通断需求，避免切断瞬间出现触点烧蚀的问题，保证触发后回路完全断开，不会出现虚接导致发动机持续运转的隐患。附带的拉索结构采用带金属端头的柔性钢索，外层包裹绝缘防护层，既可以实现远距离的触发联动，也能适配不同车型的安装走线需求，钢索的长度可根据安装位置裁剪调整，两端的连接端头采用快拆结构，安装维护时不需要复杂的工具即可完成拆装。

　　从安装边界来看，开关主体的轴向尺寸紧凑，基座后方的触点接线端预留了足够的接线空间，不需要在安装面板后方预留过大的纵深空间，对于空间极其紧凑的方程式赛车驾驶舱也能适配。安装时需要注意开关的触发方向，拉拔方向要避开驾驶舱内的操纵杆、安全带等部件，保证操作时不会被其他部件干涉，同时拉索要顺着走线方向布置，避免出现过度弯折导致钢索卡滞、无法正常触发的问题。接线端采用螺栓压接的方式，能够适配不同线径的动力线缆，压接后可额外做绝缘防护处理，避免赛车行驶中震动导致接线松动、接触不良。

　　在功能特性上，该开关属于常闭式切断开关，正常行驶状态下手柄处于推入位置，整车点火与供电回路保持连通，当拉拔触发后，开关内部的机械锁止结构会保持在断开位置，不会因为震动或者外力触碰自动复位，必须手动将手柄推回原位才能恢复回路连通，这一设计能够避免紧急状况下开关意外复位导致动力突然恢复，进一步提升安全冗余。开关的操作手柄采用绝缘材质制作，表面做防滑纹理处理，即便驾驶员佩戴赛车手套也能稳定握持操作，不会出现打滑脱手的问题。

　　从设计思路层面，这套开关完全围绕赛事场景的极端使用条件开发，没有多余的装饰性结构，所有结构设计都服务于“快速触发、可靠断开、安装便捷、抗震动冲击”这几个核心需求。比如基座的金属材质选择兼顾了结构强度与轻量化需求，不会给赛车增加不必要的重量；外露的金属部件都做了防锈防腐蚀处理，能够适应赛事中可能遇到的雨水、泥浆、赛道清洁剂等侵蚀，保证在整个赛事周期内都能可靠工作。在三维建模过程中，所有的安装孔位、配合尺寸都严格按照实际量产部件的尺寸参数绘制，接线端的位置、拉索的弯曲半径都做了符合工程实际的约束，模型可直接用于赛车驾驶舱的布局设计、安装干涉检查，也能作为安全系统教学演示的三维素材使用。
