五辐旋风式汽车轮辋结构设计

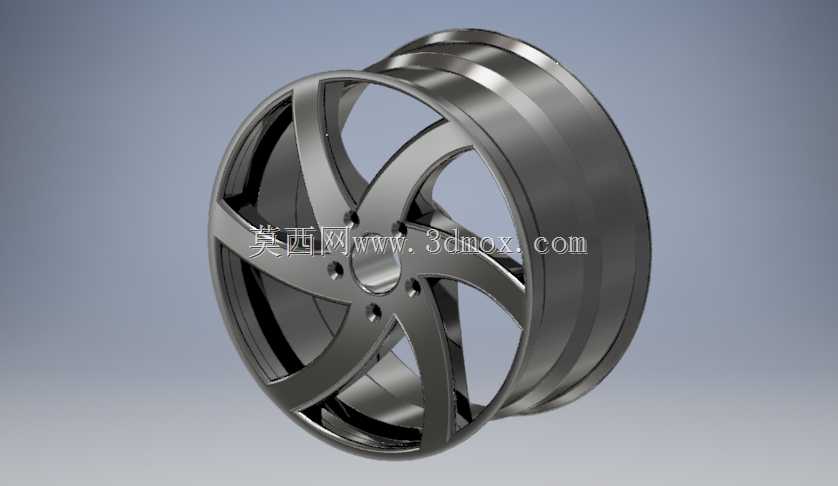

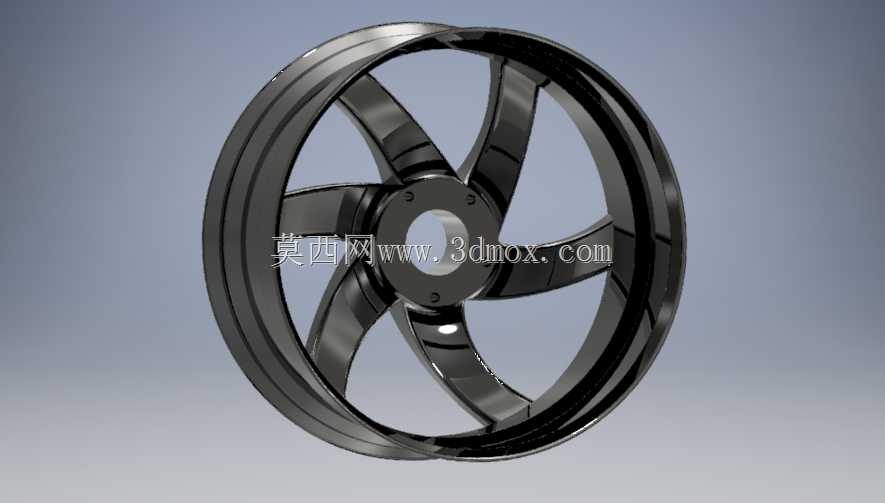

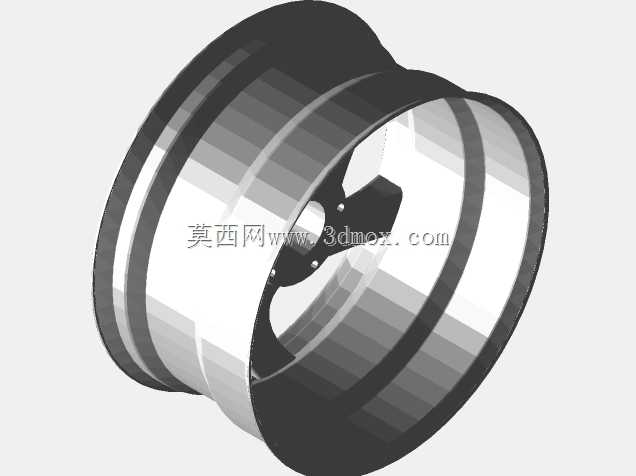

　　这款轮辋采用五辐旋风式的辐条布局，首先从安装适配层面来看，中心定位孔与周边五个螺栓孔的位置度公差控制在±0.1mm范围内，可匹配常见五孔安装规格的乘用车辆转向节，安装面的平面度要求达到Ra1.6，保证与轮毂轴承结合面的贴合度，避免高速行驶时出现轮辋跳动的问题。辐条采用变截面弧形设计，从中心安装座向轮缘方向逐渐收窄过渡，这种结构一方面可以在辐条根部保证足够的结构强度，承受车辆起步、制动时传递的扭矩，以及过弯时的侧向载荷，另一方面弧形的曲面走向可以在车辆行驶时引导气流穿过辐条间隙，带走刹车系统工作产生的热量，降低制动片热衰减的概率。轮辋的轮缘部分采用标准的深槽式结构，适配常规的真空轮胎安装，胎圈座的角度与尺寸符合乘用车轮辋的通用规范，

　　轮胎安装后可以保证胎圈与轮辋的密封性能，避免高速行驶时出现漏气、脱圈的风险。从实际应用场景来看，这类轮辋多用于家用紧凑型轿车或者入门级运动车型，替换原厂钢制轮辋时可以有效降低簧下质量，相比同尺寸钢制轮辋重量降低约15%，簧下质量的降低可以提升悬挂系统的响应速度，让车轮在经过颠簸路面时更快地贴合地面，提升行驶稳定性与抓地力。设计过程中首先确定了PCD螺栓孔分布圆直径、中心孔直径、偏距这些核心安装参数，这些参数直接决定轮辋是否能顺利装车，是否会与刹车卡钳、悬挂摆臂发生干涉；之后在辐条造型阶段，通过有限元分析模拟了径向冲击、弯曲疲劳、13度冲击等轮辋常规测试工况，调整辐条的厚度分布，在保证应力不超过材料屈服强度的前提下尽可能去除多余材料，

　　实现轻量化目标。轮辋的安装边界需要注意，装车时螺栓的拧紧力矩需要控制在对应车型规定的范围内，过大的力矩会导致螺栓孔周边产生应力集中，长期使用可能出现辐条根部开裂的问题，过小的力矩则会导致行驶时轮辋松动，存在安全隐患。另外轮辋的偏距参数决定了轮辋装车后相对于翼子板的突出量，偏距过小会导致轮辋突出翼子板，在转向时轮胎蹭到翼子板内衬，偏距过大则会让轮辋向内缩进，可能与刹车卡钳或者减震器发生干涉，这款轮辋的偏距设计适配多数前驱紧凑型车型的安装空间，不需要加装额外的法兰盘调整位置。辐条表面的弧形过渡没有尖锐棱角，一方面是避免应力集中，另一方面在后期做表面处理时，喷涂的涂层可以更均匀地附着在辐条表面，提升涂层的耐腐蚀性，

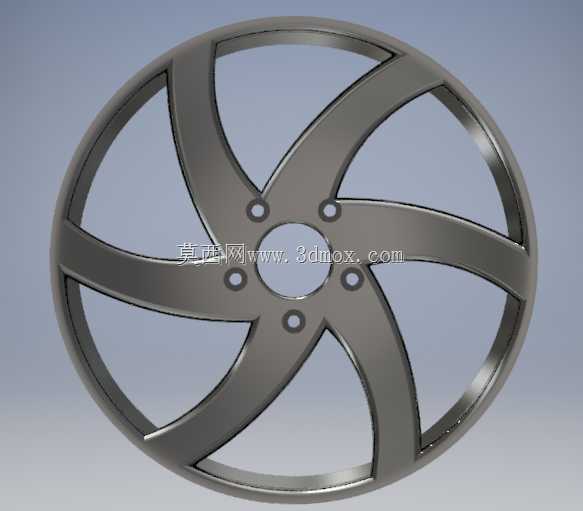

　　日常行驶中遇到路面碎石冲击时，弧形表面也可以分散冲击力，降低辐条表面被砸出凹坑的概率。轮辋的气门嘴安装位设置在轮辐之间的轮缘位置，安装常规橡胶气门嘴或者金属气门嘴都有足够的操作空间，充气时不需要额外调整角度，日常维护比较方便。在实际使用场景中，这类五辐结构的轮辋清洁难度较低，辐条之间的间隙较大，洗车时可以很方便地擦拭到辐条背面以及刹车卡钳的位置，不容易积存泥污。从结构强度的角度来看，五根辐条均匀分布在360度的圆周上，每根辐条之间的夹角为72度，这种分布方式可以让轮辋承受各个方向的载荷时应力分布更均匀，相比多辐细密结构的轮辋，单根辐条的截面尺寸更大，抗冲击能力更强，在经过路面坑洼时不容易出现辐条变形的问题。
