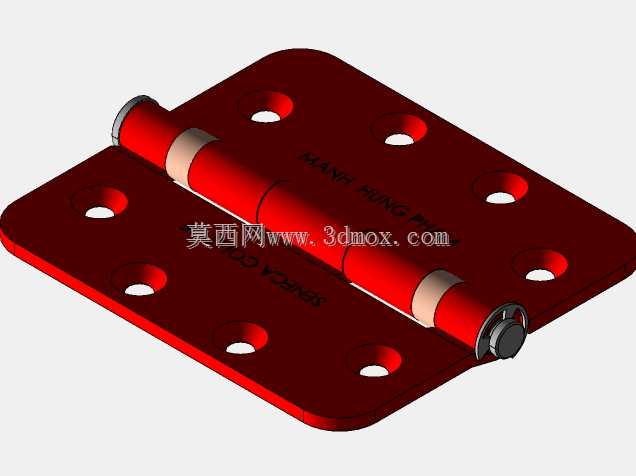

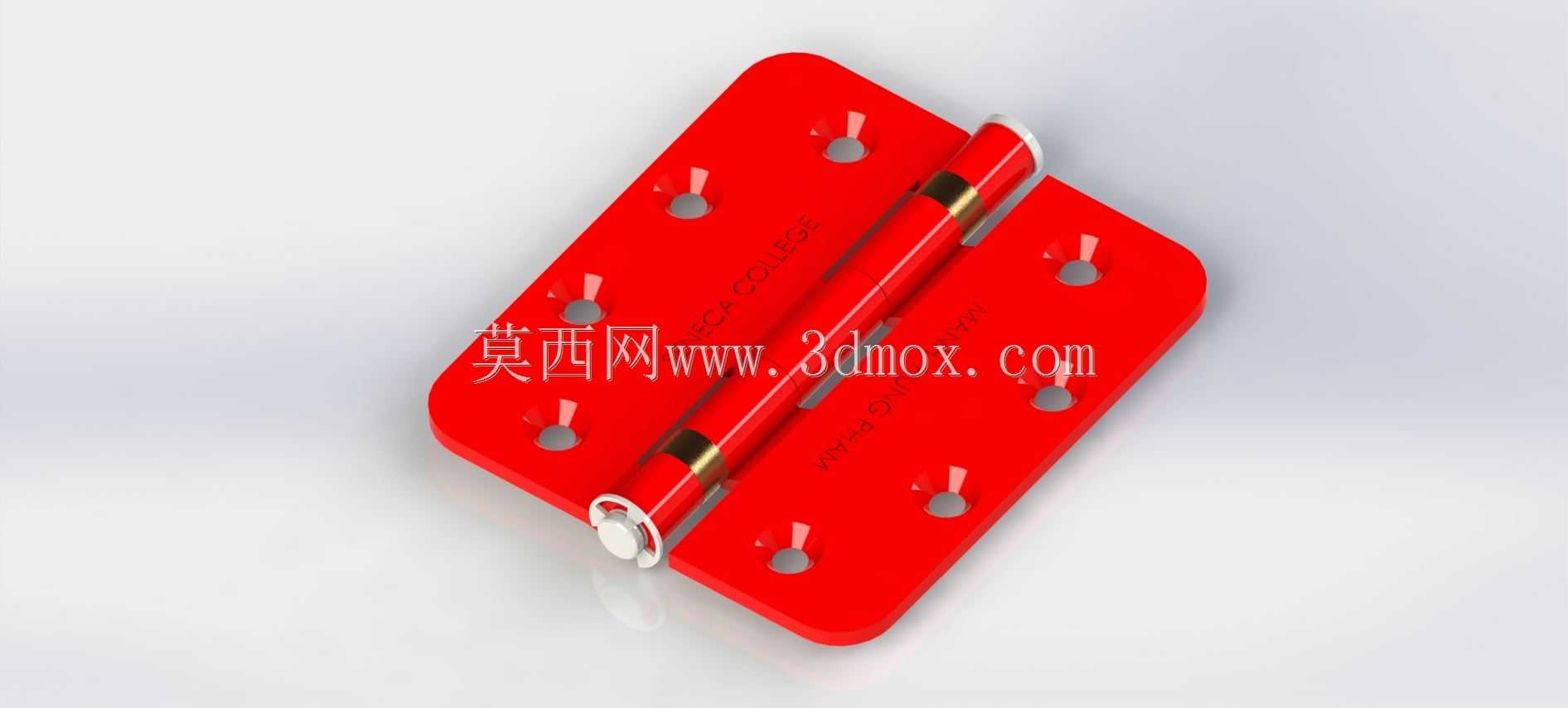

红色合页式铰链结构三维设计

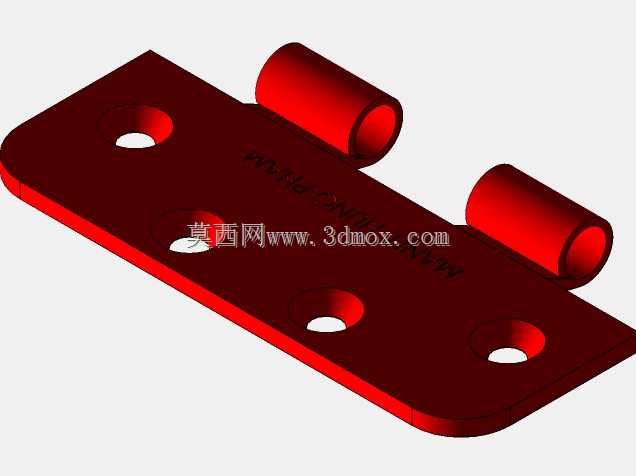

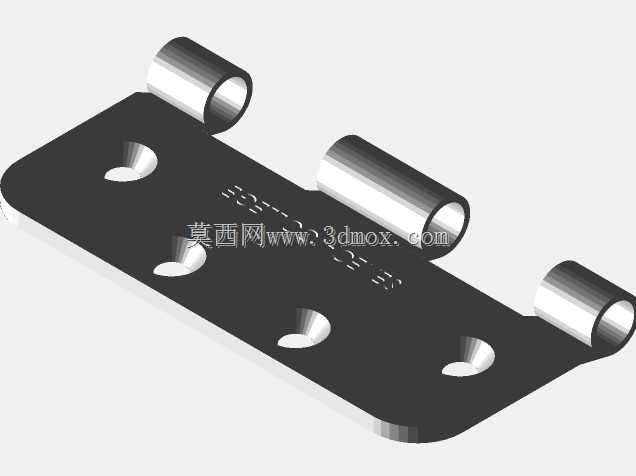

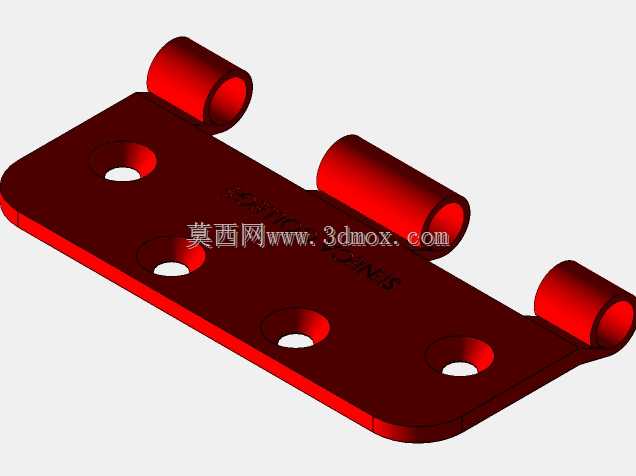

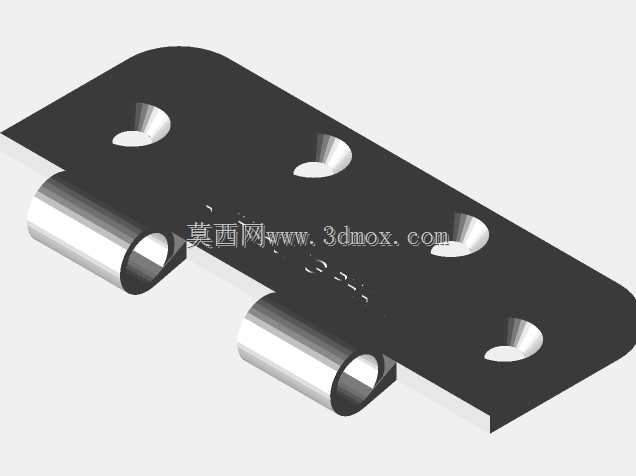

　　日常做结构设计时，这类铰接合页的应用场景远比想象中宽泛，小到小型设备的检修门开合、非标工装的翻盖结构，大到轻量化柜体的门体连接、3D打印制作的小型教具转动部位，都能见到这类结构的身影。很多刚入行的工程师做铰接结构时容易忽略安装边界的匹配问题，要么合页展开后和周边结构产生干涉，要么安装孔位和被连接件的型材、板材孔距对不上，最后装的时候只能现场扩孔，既影响外观也降低连接强度。这款铰链的设计思路走的是极简实用路线，没有多余的装饰结构，两个页片采用对称式的沉头安装孔布局，单侧页片排布四个沉孔，安装时螺丝可以完全沉入页片平面，不会突出表面刮蹭周边零件，也能让页片和被连接件表面完全贴合，避免长期受力后出现页片翘曲的问题。

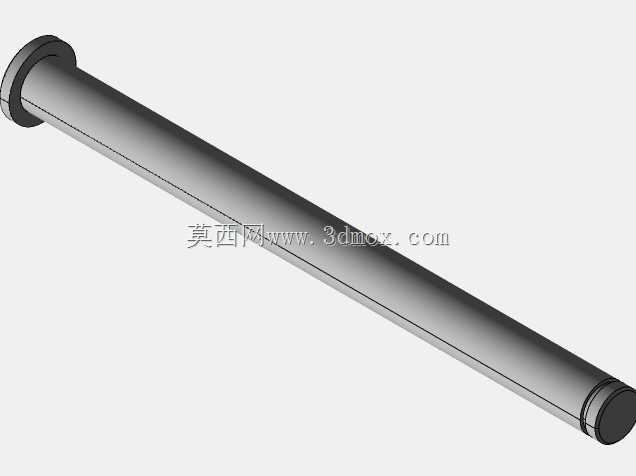

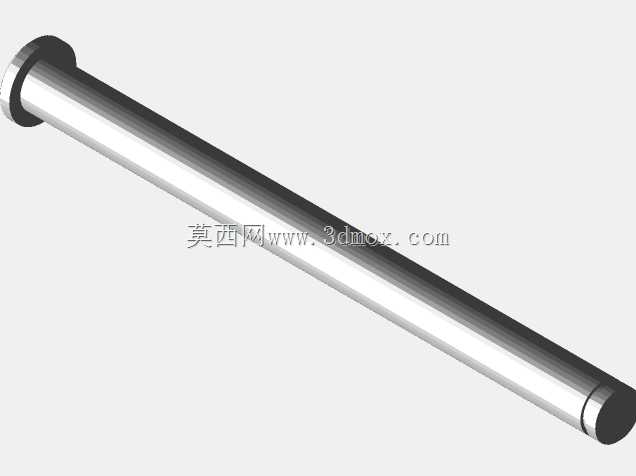

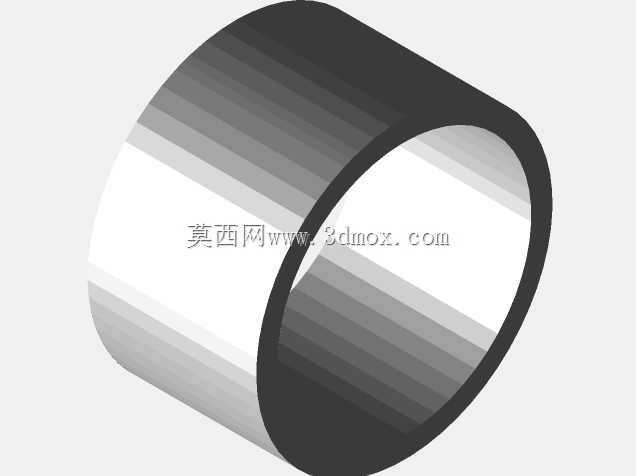

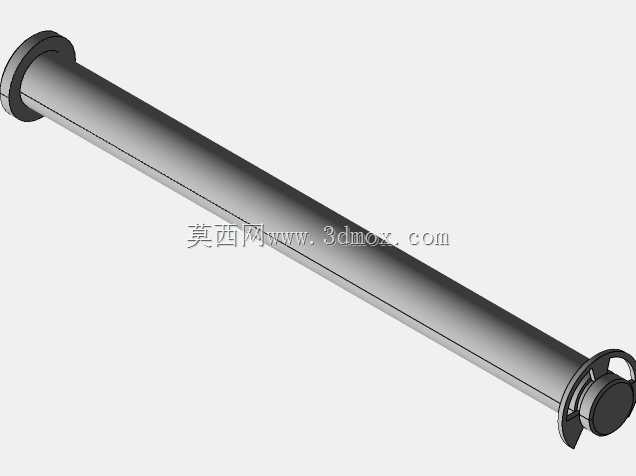

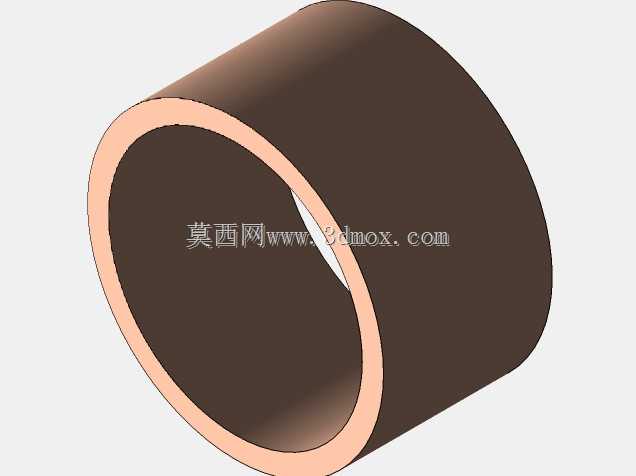

　　中间的转轴部分采用通长的轴套配合销轴结构，轴套和页片做一体化设计，销轴两端做铆压封边处理，装配完成后不会出现销轴窜动脱落的问题，转动时的阻尼感均匀，不会出现松旷或者卡滞的情况。从安装边界来看，这款铰链的页片做了圆角处理，没有尖锐的直角边，不管是安装在木质板材、亚克力板还是薄金属板上，都不会因为边角应力集中造成被连接件的开裂，合页闭合时两个页片的贴合面间隙控制在0.1mm以内，不会出现闭合后两边错位的问题，展开最大角度可以达到180度，完全满足常规门体、翻盖的开合角度需求。做这类铰链的三维建模时，要特别注意转轴的配合间隙，轴和轴套之间的间隙不能太大，不然转动时会有明显的晃动，也不能太小，不然3D打印或者手动铣削加工的时候，

　　容易因为加工误差导致转轴转不动，通常单边留0.05-0.1mm的间隙是比较合适的，不管是用数控加工、手动铣削还是FDM3D打印制作，都能顺利装配。另外页片的厚度设计也很关键，太薄的话承重不够，用久了会变形，太厚的话会增加不必要的重量和材料成本，这款铰链的页片厚度控制在3mm左右，单组合页可以承受5kg以内的门体重量，完全覆盖小型设备门、教具翻盖、小型柜体门的承重需求。很多人做合页设计时容易忽略沉孔的深度，要是沉孔开浅了，螺丝头会突出页片表面，安装后门体关不严，沉孔开深了又会降低页片的结构强度，这款铰链的沉孔深度刚好匹配常用的M3沉头螺丝，螺丝拧入后完全和页片表面齐平，既保证了连接强度，也不会影响外观和开合。还有转轴两端的封边结构，

　　设计时做了小尺寸的圆头处理，不会有尖锐的边角划手，装配的时候只需要把销轴穿入轴套，两端用冲头铆压一下就可以完成装配，不需要额外的卡簧或者紧固件，装配工艺非常简单，不管是小批量机加工还是个人DIY制作都很方便。在实际选型使用的时候，要注意根据被连接件的厚度选择对应的安装螺丝长度，螺丝拧入被连接件的深度不要小于3mm，不然连接强度不够，长期开合容易松动，如果是用在经常开合的部位，可以在转轴位置涂抹少量润滑脂，降低转动磨损，提升使用寿命。
