传感器安装定位压紧固定工装结构

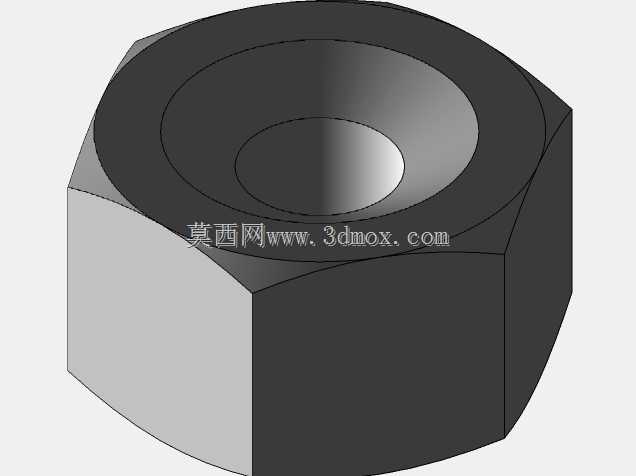

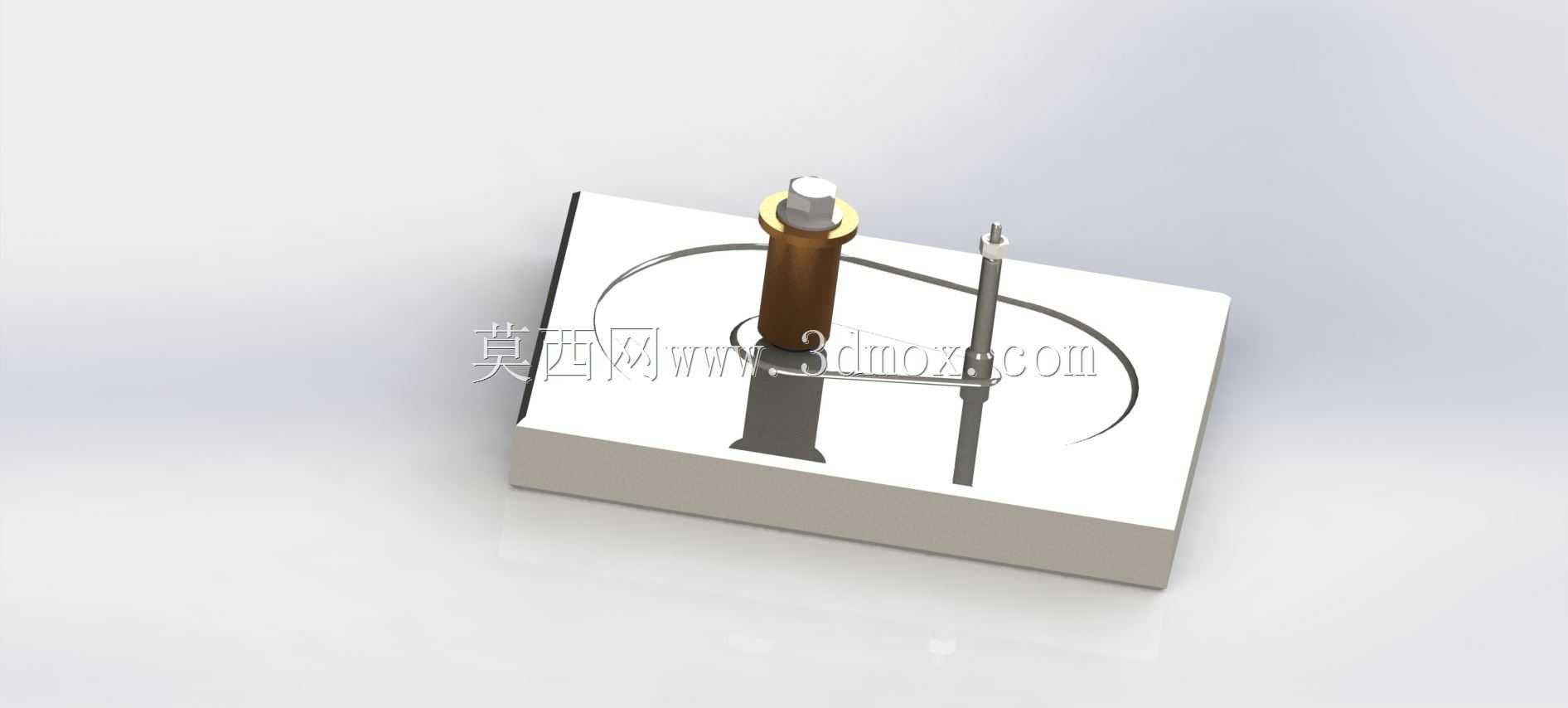

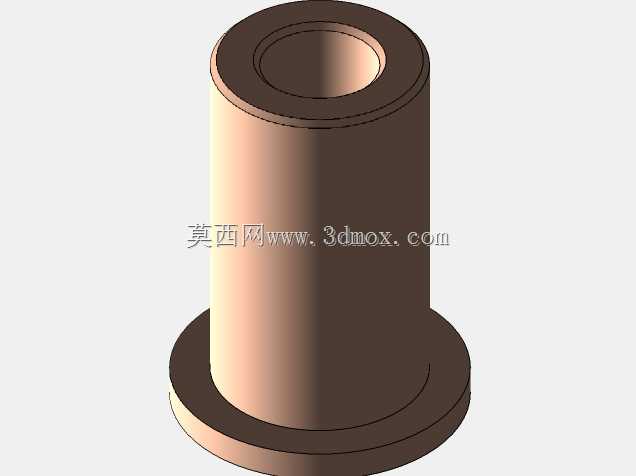

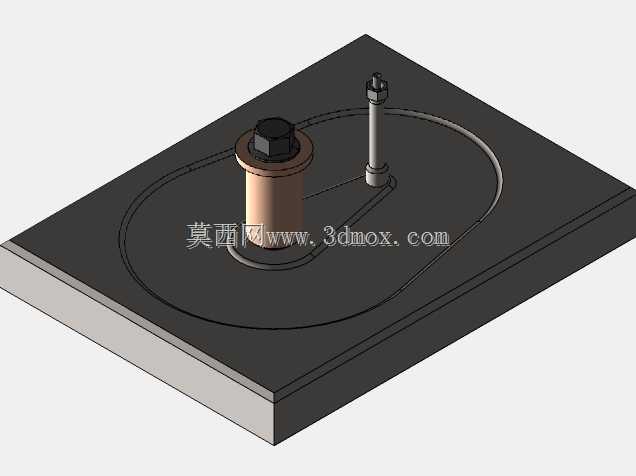

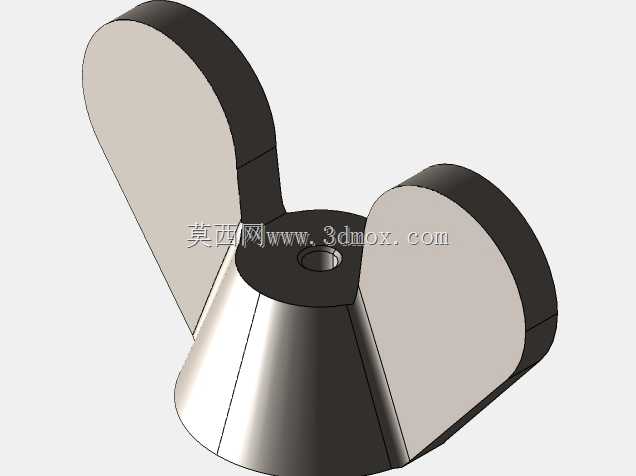

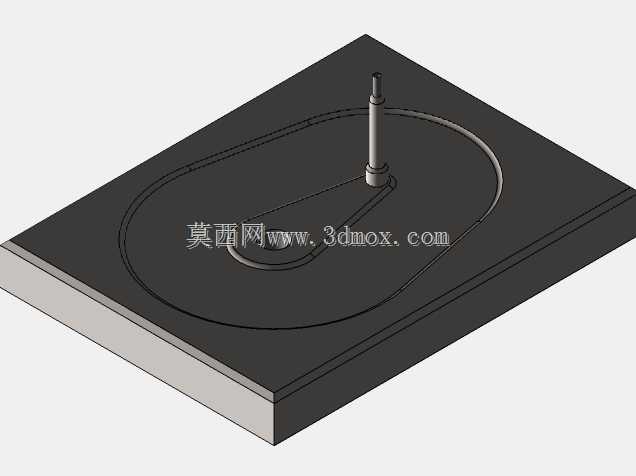

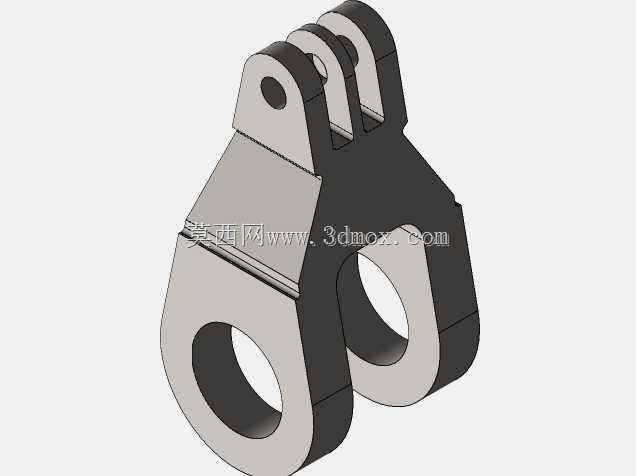

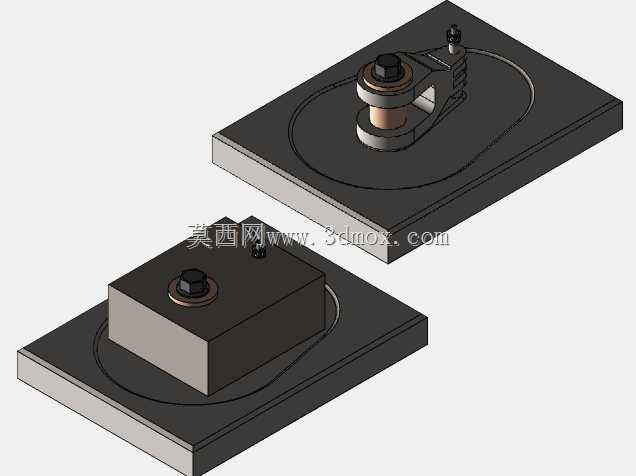

　　在工业自动化检测、精密装配生产线以及实验室传感校准工位中，这类固定结构主要承担传感器本体的刚性装夹与位置锁定功能，避免检测过程中因设备振动、外力触碰导致传感元件偏移，进而影响检测数据的采集精度。从结构组成来看，整套装置分为基座承载层、定位承托块与压紧锁紧组件三个核心部分，底部的矩形基座作为整个装夹结构的安装基准，底面加工有平整的安装贴合面，可通过螺栓锁紧固定在设备台面、检测滑台或者校准工站的基准平台上，基座上表面加工有环形定位槽，既可以为不同规格的承托块提供安装定位基准，也能容纳装夹过程中掉落的微小碎屑，避免碎屑垫在贴合面影响装夹的平行度。中间的承托块根据待装夹传感器的外形做了适配设计，针对方形外壳的传感元件，

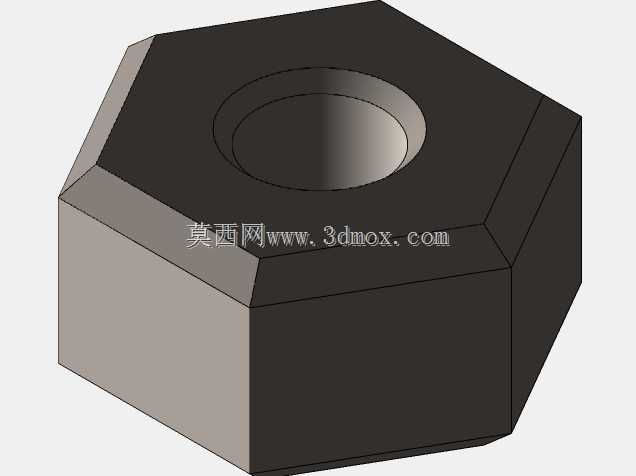

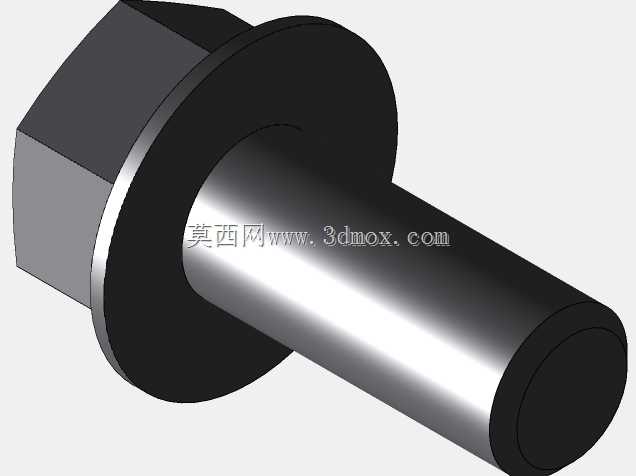

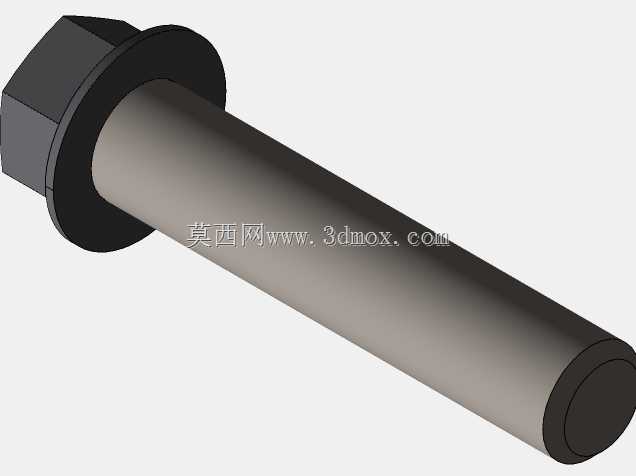

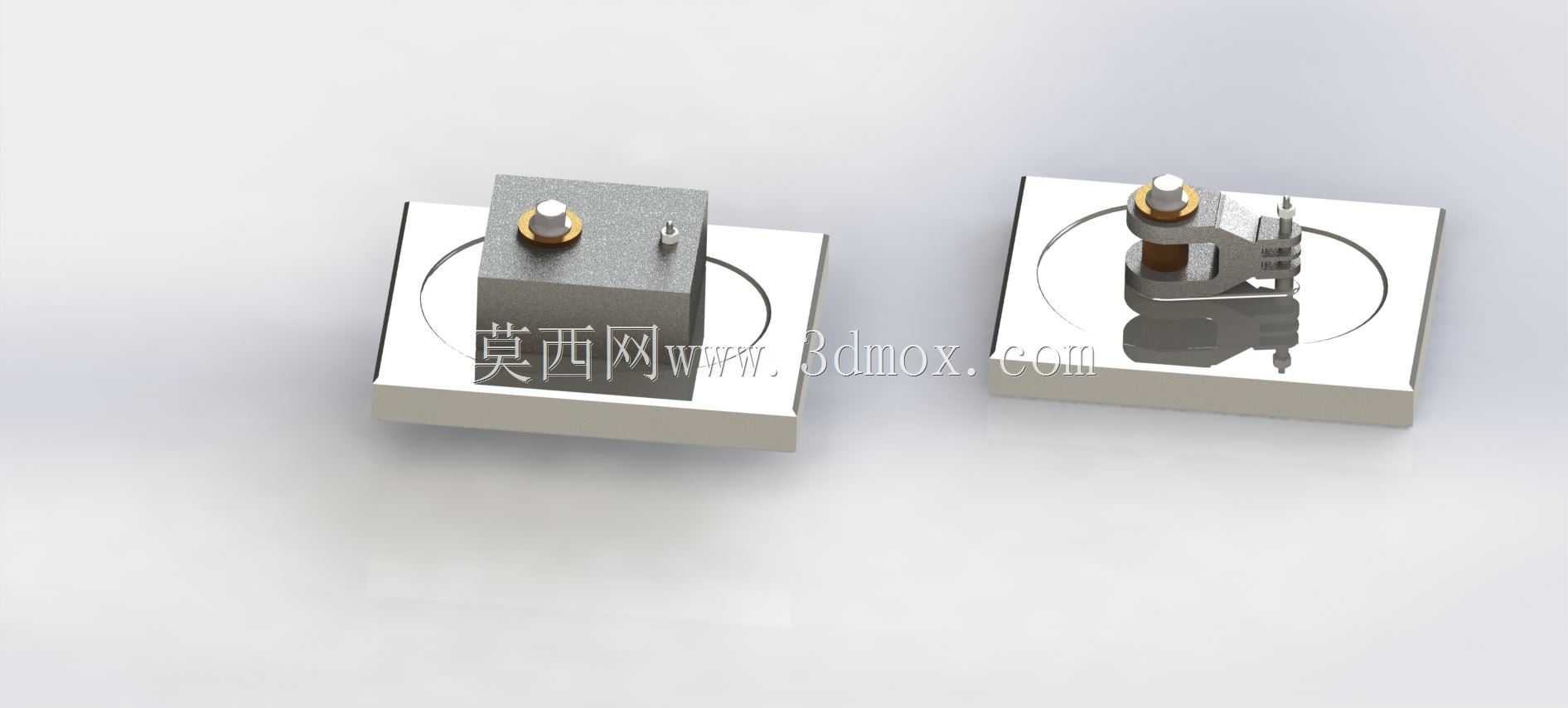

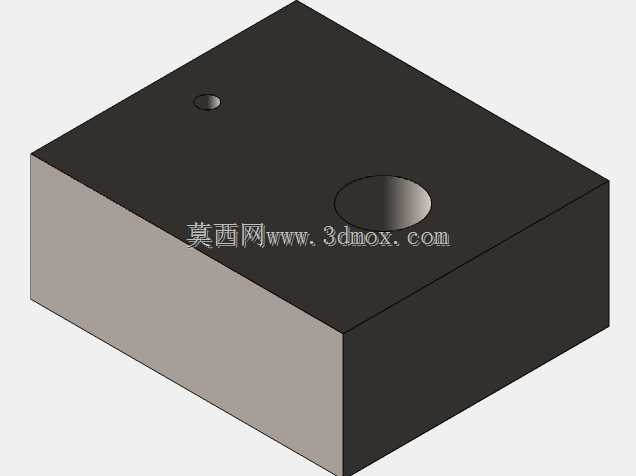

　　承托块上加工有与传感器外壳尺寸匹配的定位凹槽，凹槽侧壁与传感器外壳的配合间隙控制在0.02mm以内，既可以保证传感器放置时的定位精度，也不会因为间隙过小导致取放困难；针对带圆柱安装轴的传感部件，承托块上设计有V型定位面，配合顶部的压紧结构可以自适应不同直径的圆柱类传感元件，无需更换承托块就能完成多规格传感器的装夹，大幅提升工装的通用适配性。顶部的压紧组件采用偏心压块配合锁紧螺栓的结构，相比传统的螺纹直接压紧方式，偏心压块可以快速实现压头的开合，在更换传感器时只需要拧松半圈螺栓就能转动压块让出取放空间，装夹效率比普通螺栓压紧结构提升60%以上；压头与传感器接触的位置镶嵌有铜质缓冲垫，既可以保证压紧力足够限制传感器的自由度，

　　也不会因为压紧力过大刮伤传感器的外壳表面，同时铜质材料的软质特性可以吸收设备运行过程中传递的微小振动，避免刚性接触导致的传感信号干扰。设计过程中重点考量了装夹的重复定位精度，所有定位面的形位公差都按照IT7级精度控制，基座底面与承托块定位面的平行度误差不超过0.01mm/100mm，保证传感器安装后检测端面的位置偏差在允许范围内；整套结构的安装边界控制在长200mm、宽150mm、高80mm的空间范围内，不会占用过多的设备安装空间，适合在紧凑的自动化检测工位上布置。在实际应用场景中，这类固定结构不仅可以用于光电传感器、接近开关、位移传感器等工业检测元件的装夹，也可以适配小型精密零件的加工定位，

　　通过更换不同的承托块就能实现不同工件的装夹需求，压紧力的大小可以通过顶部的锁紧螺栓进行调节，针对易碎的传感元件可以适当减小压紧力，针对需要承受较大切削力的加工场景可以增大锁紧力矩，保证装夹的刚性足够。结构上没有采用复杂的传动或者气动元件，纯机械结构的设计让整套装置的维护成本极低，日常使用只需要定期清理定位槽内的碎屑、在锁紧螺栓的螺纹位置涂抹少量润滑脂就能保证长期稳定运行，不会出现气动元件漏气、电气元件故障等问题，适合在高负荷的工业生产场景下长期连续使用。
