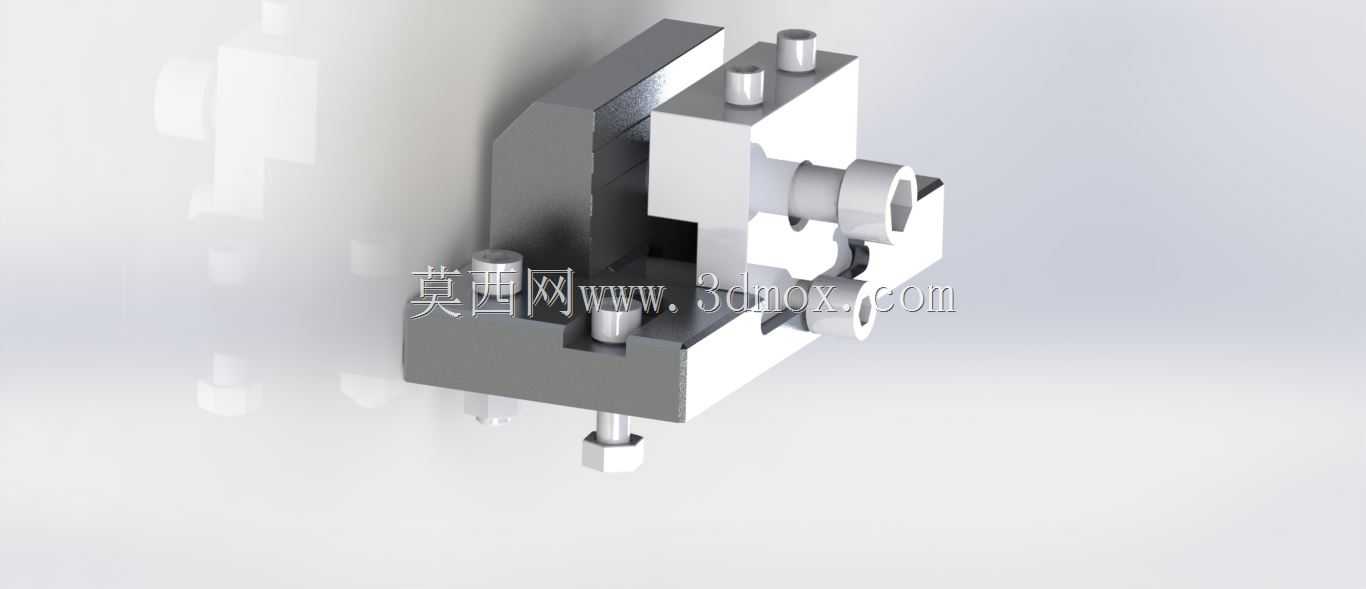

小型手动CNC精密夹持虎钳夹具

　　这款小型夹持装置，主要面向小尺寸工件的精密装夹需求，适配手动加工场景与小型CNC设备的作业工况，在小批量零件试制、精密小件加工、手工修配、教学实训场景中都能发挥稳定作用。日常加工中，遇到尺寸偏小的异形件、薄型件、微型五金零件时，常规大规格台钳往往存在夹持行程冗余、装夹精度不足、钳口遮挡加工区域过多的问题，这款小型夹具恰好填补了小尺寸装夹的空白。

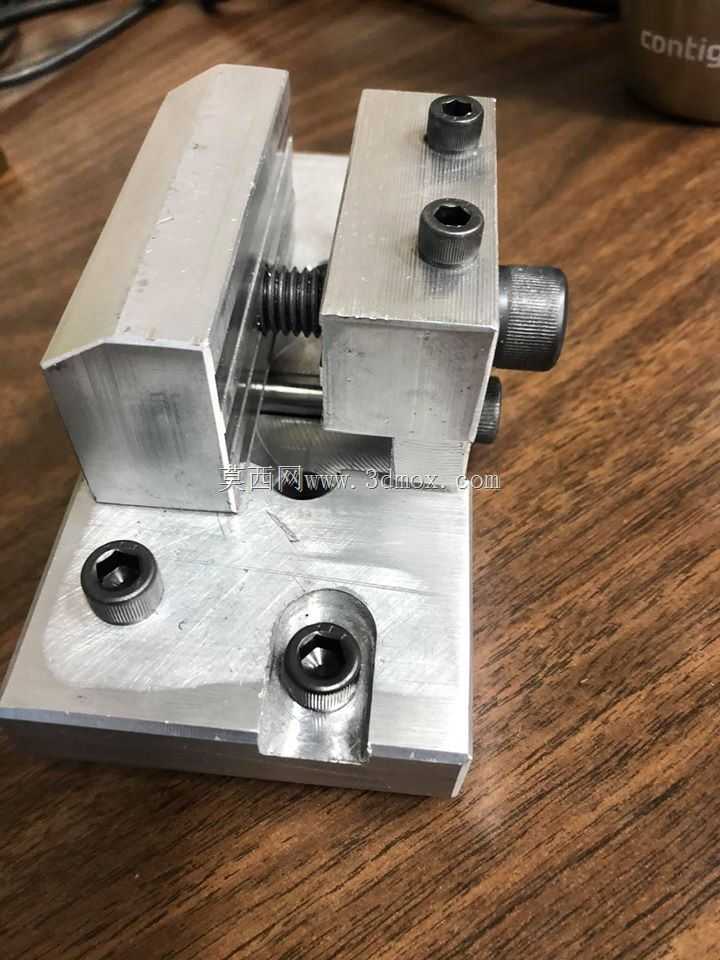

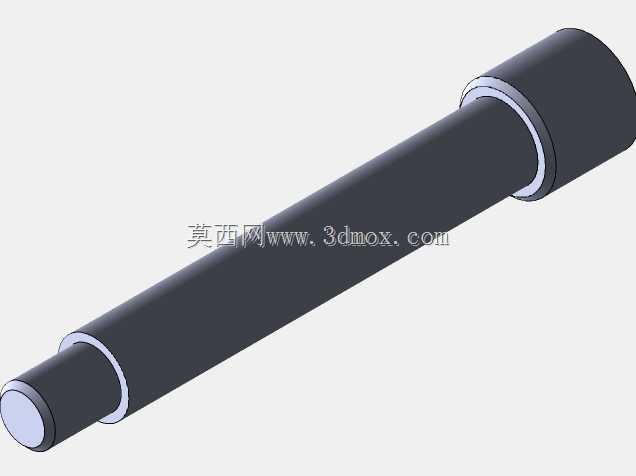

　　从功能特性来看，该夹具采用丝杆进给的夹持结构，转动侧方的滚花旋钮即可带动活动钳身沿底座导轨平移，实现钳口的开合调节，丝杆传动自带的机械自锁特性，能够在装夹完成后保持稳定的夹持力，避免加工过程中出现工件移位、松脱的问题。固定钳身与活动钳身的贴合面经过精密铣削加工，保证钳口闭合后的平行度误差控制在极小范围内，装夹方形、矩形工件时能够保证工件基准面与钳口的贴合度，减少装夹找正的时间。底座部分设置了两个沉头安装孔，可通过内六角螺栓将整个夹具固定在机床工作台、工装平板或者手动加工的操作台上，安装孔的位置经过适配设计，既可以适配标准T型槽工作台的安装间距，也能直接固定在定制化的工装基板上，安装边界灵活，不需要额外制作过渡转接板即可完成部署。

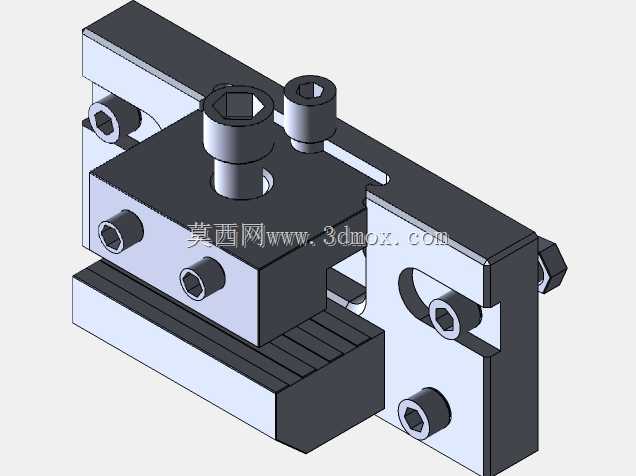

　　设计过程中，优先考虑了小空间作业的适配性，整体结构紧凑，钳身高度控制在较低范围，加工时刀具的下行空间不会被钳身过度遮挡，能够完成工件侧面、顶面的多工序加工，减少二次装夹的次数。活动钳身与底座的配合采用滑轨式结构，配合间隙经过合理设计，既保证平移过程的顺畅无卡滞，又能避免钳身上下窜动影响装夹精度。钳口部分采用平直式设计，没有额外的齿纹结构，避免装夹软质金属、塑料类工件时在工件表面留下压痕，若需要装夹异形工件，也可自行在钳口位置加工适配的型面，拓展装夹的适用范围。

　　实际使用场景中，这款夹具既可以单独作为手动加工的台钳使用，完成小型零件的锉修、钻孔、攻丝、打磨等手工作业，也可以作为小型CNC雕刻机、桌面型铣床的配套工装，完成小尺寸金属件、工程塑料件的铣削、雕刻加工。相较于大型机用虎钳，它的占用空间更小，在工作台面有限的小型加工设备上使用时，不会占用过多的工作台行程，能够最大化利用设备的加工范围。夹持力的调节完全通过手动旋钮控制，操作人员可以根据工件的材质、刚性灵活调整夹持力度，针对薄壁件、易变形工件，可以适当减小夹持力避免工件装夹变形，针对需要大切削量的硬质工件，则可以适当旋紧旋钮提升夹持力，保证加工过程的稳定性。

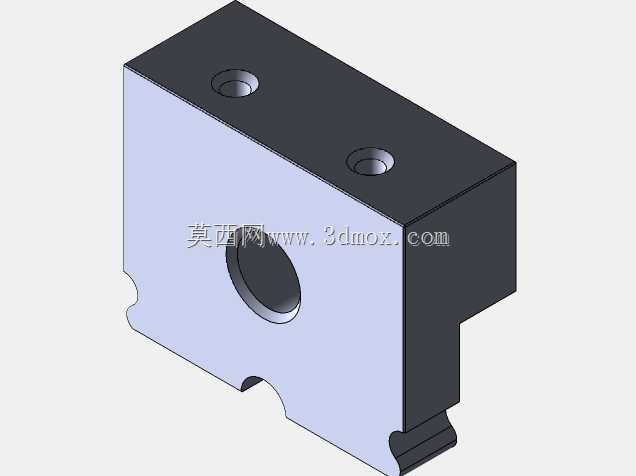

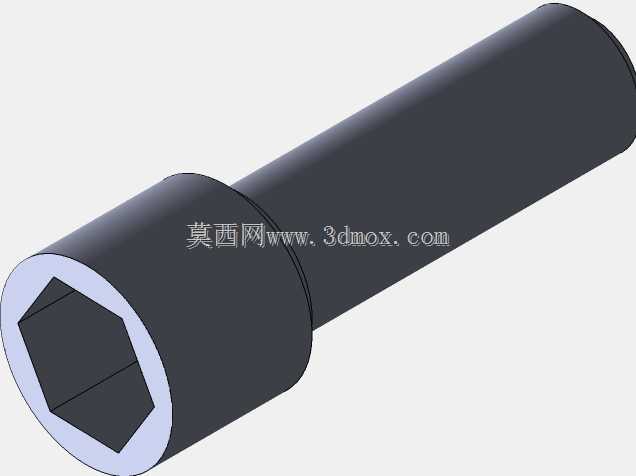

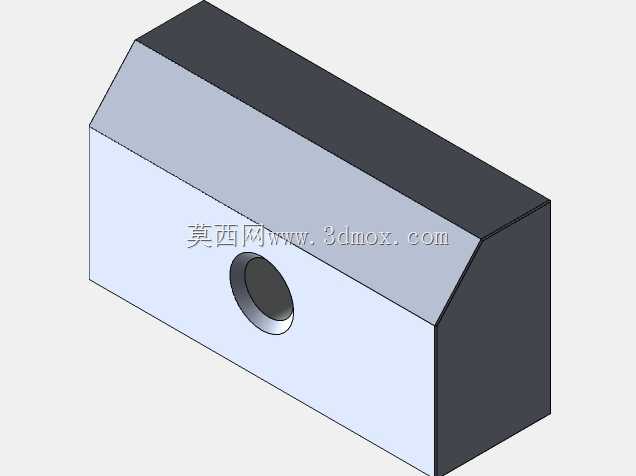

　　从结构细节来看，固定钳身与底座采用一体式加工结构，保证整体的刚性，活动钳身的两个锁紧螺丝用于固定钳口块，当钳口出现磨损后，可以松开螺丝更换钳口块，不需要更换整个夹具，降低长期使用的维护成本。丝杆的端部设置了限位结构，避免活动钳身平移超程从底座上脱落，提升使用的安全性。整体采用金属材质加工，经过去毛刺、表面氧化处理，长期使用不易生锈，耐磨性能优异，能够适应车间多油污、多切削液的作业环境。在进行多工位小零件批量加工时，还可以将多个该型夹具并排安装在工作台面上，一次装夹多个工件完成批量加工，提升小型零件的加工效率，减少反复装夹找正的辅助时间。
