多腔式精密注塑成型模具结构设计

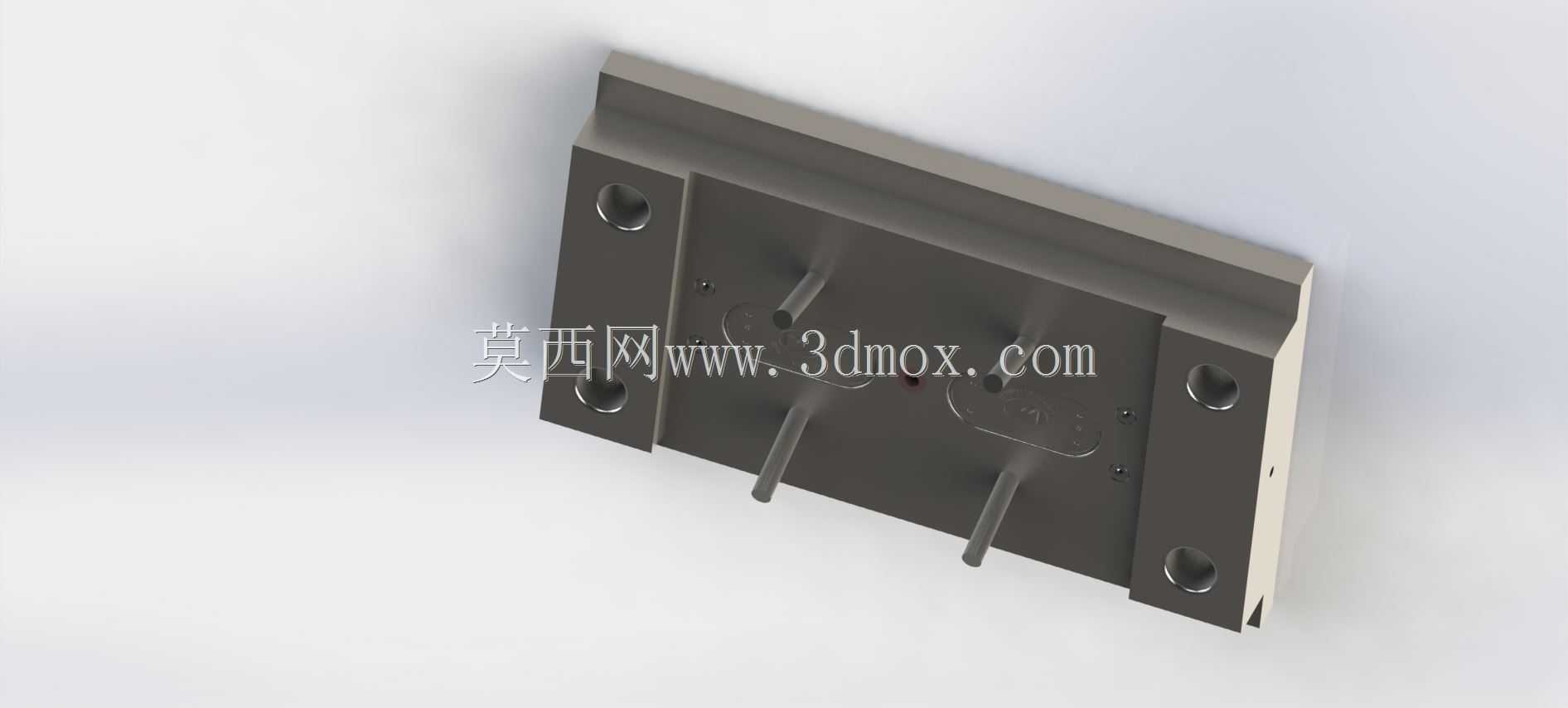

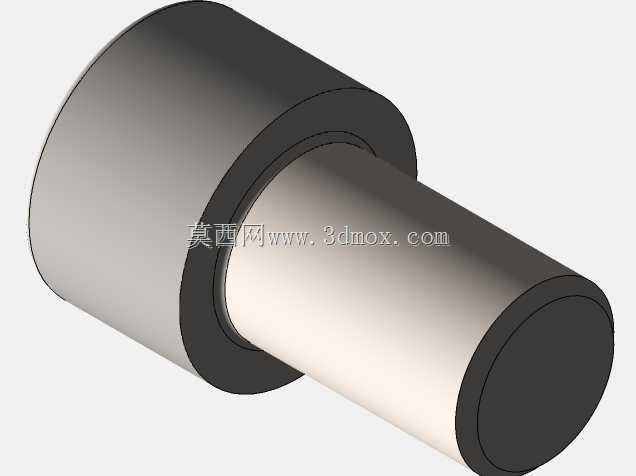

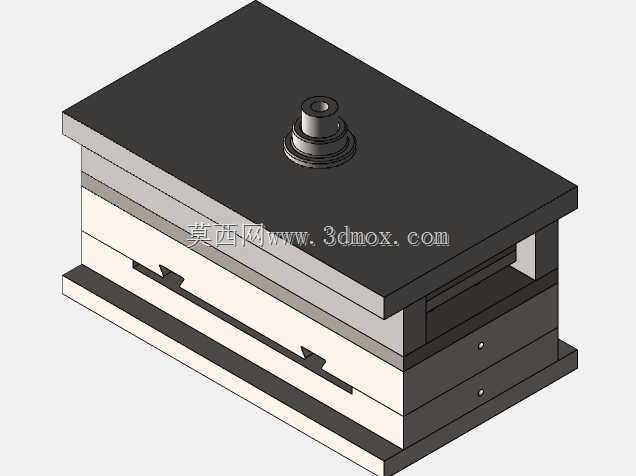

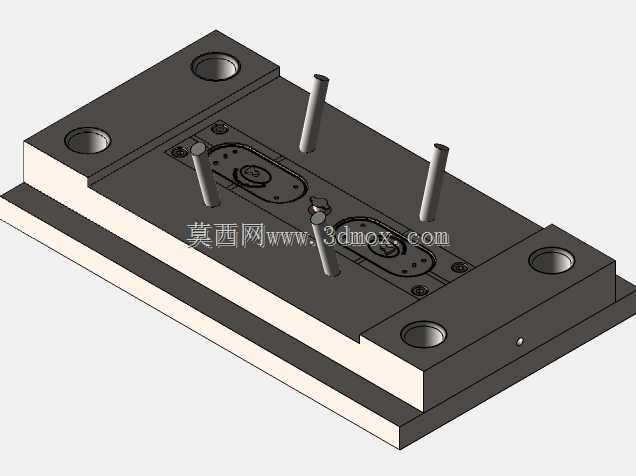

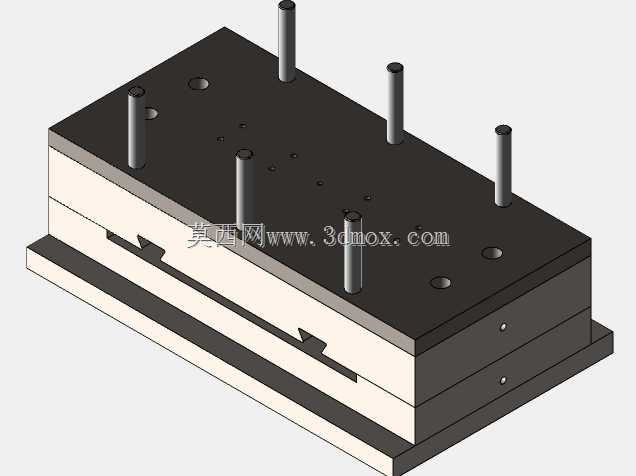

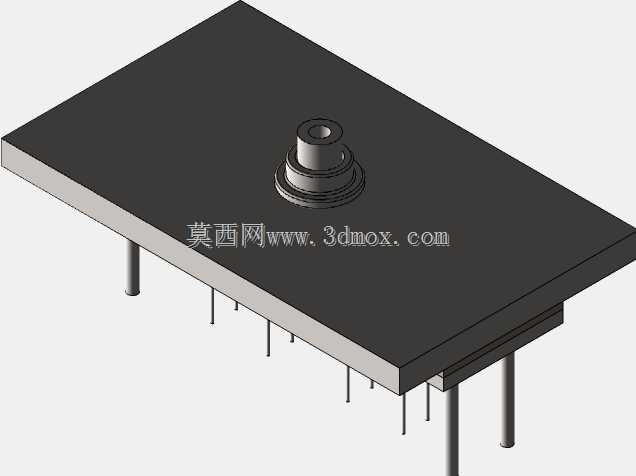

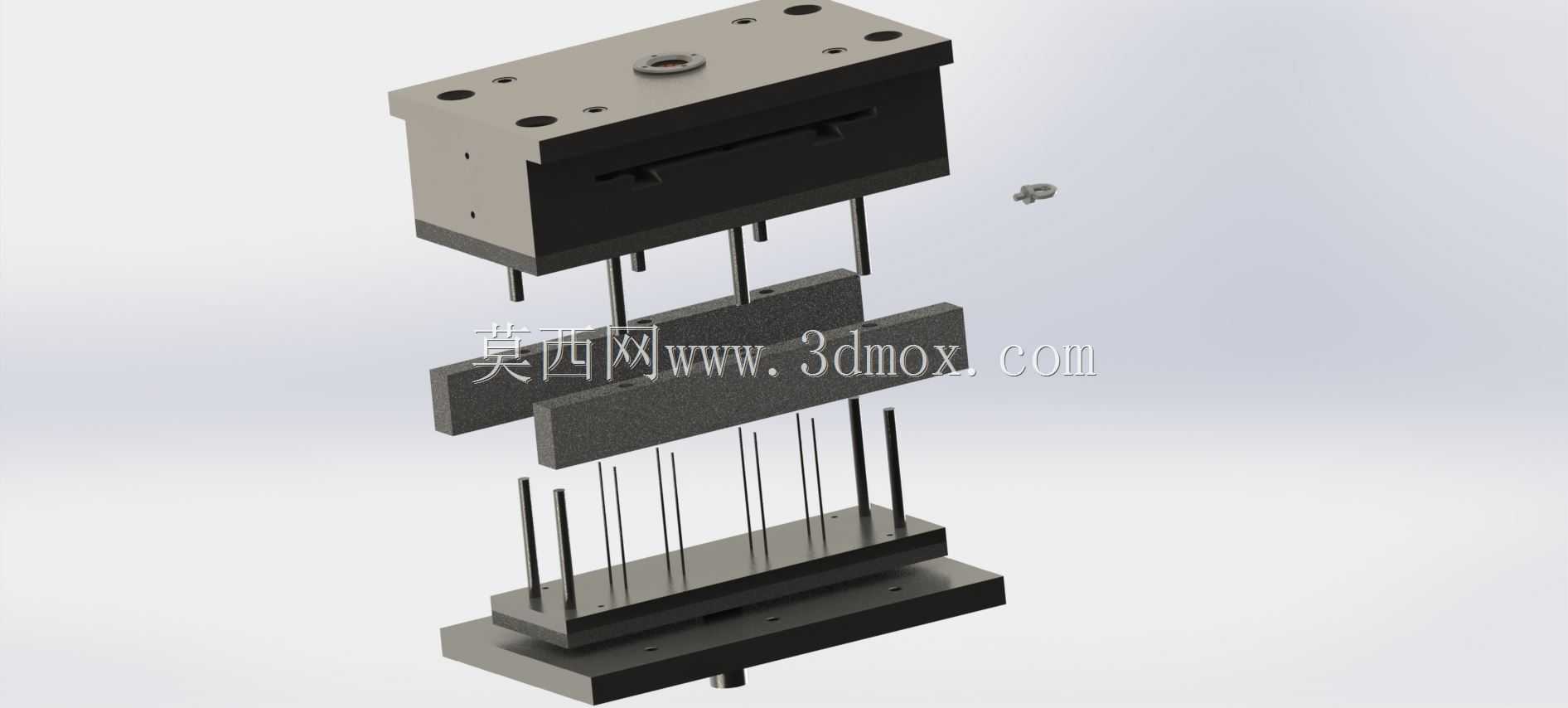

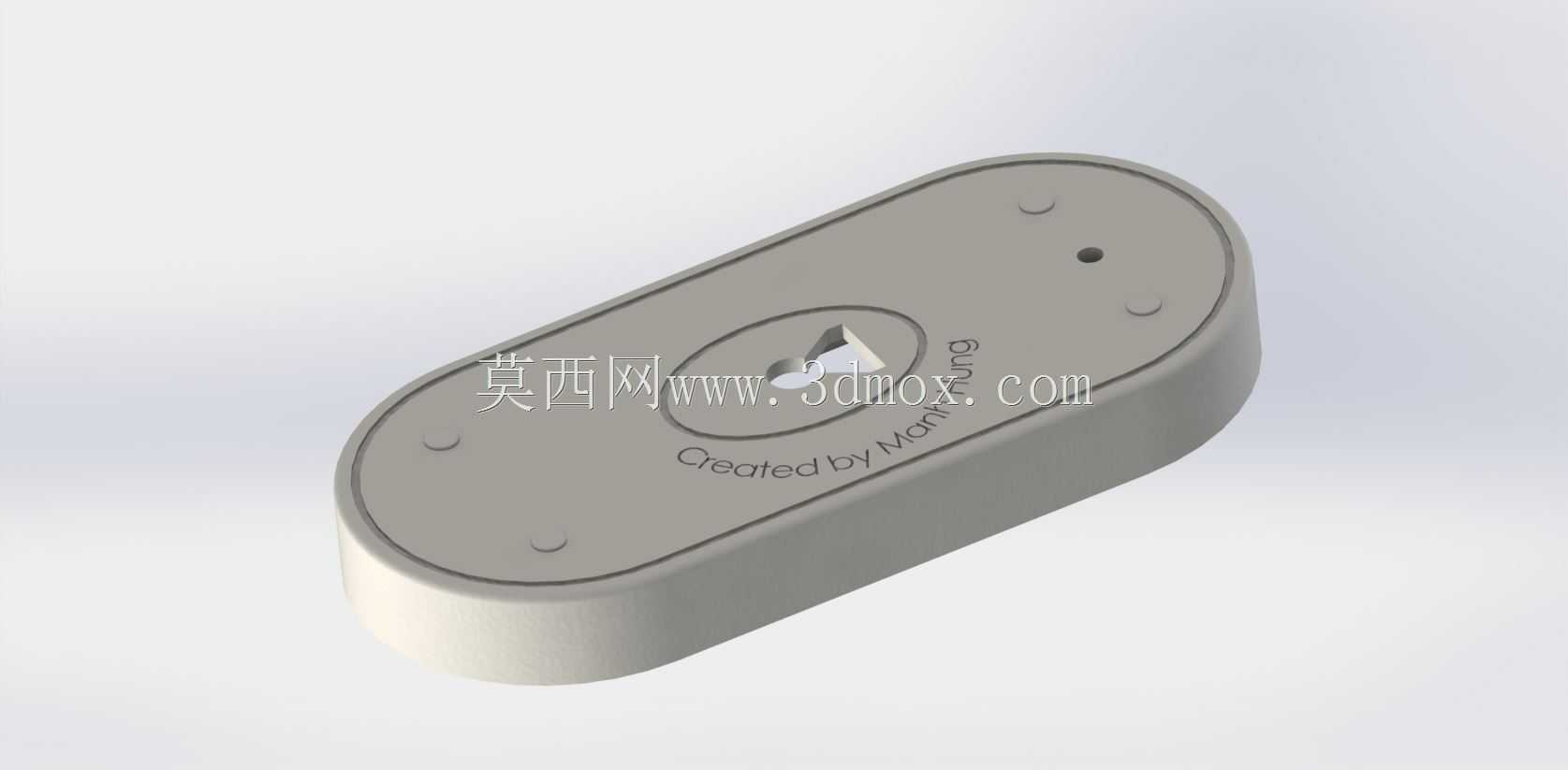

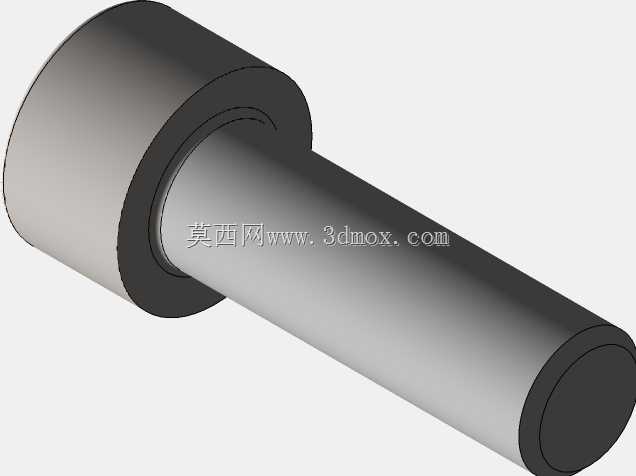

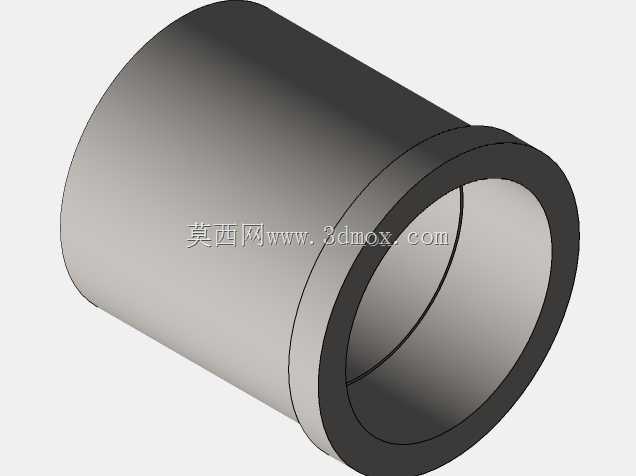

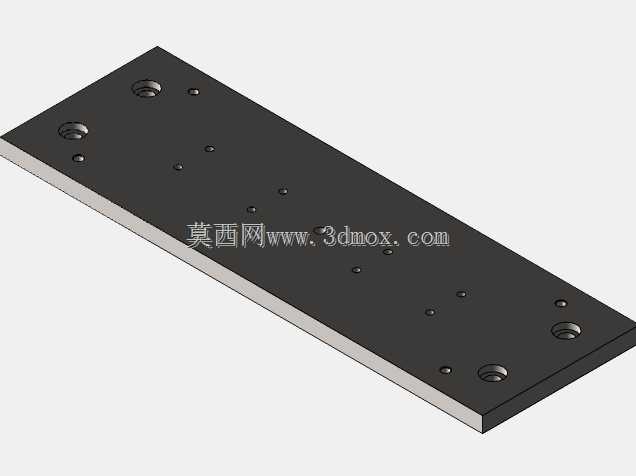

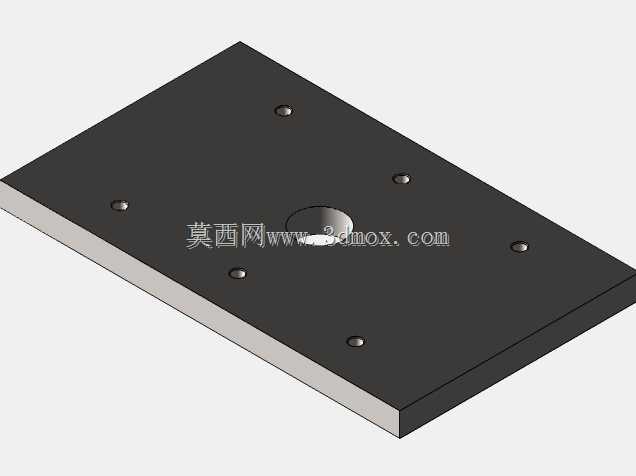

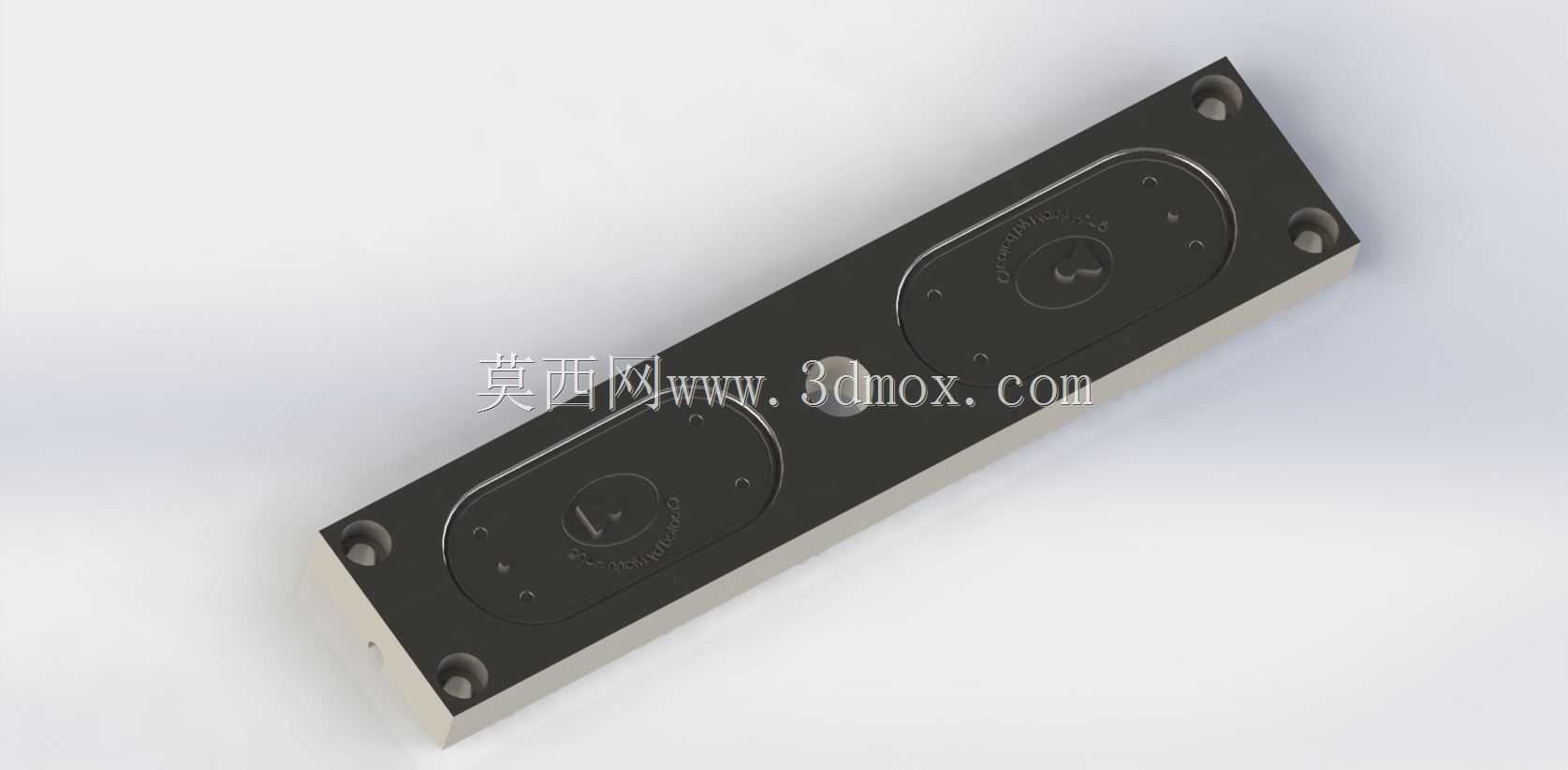

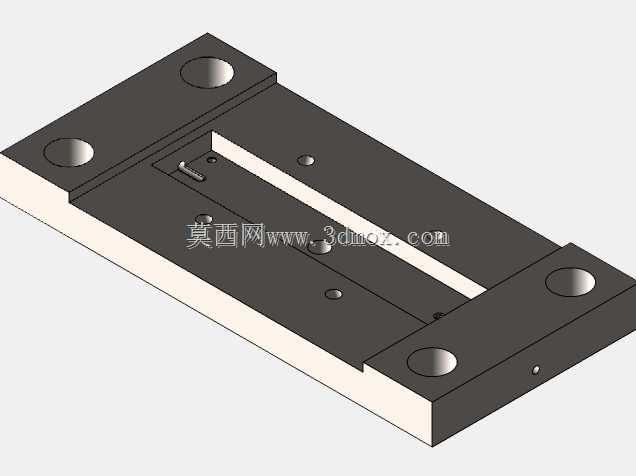

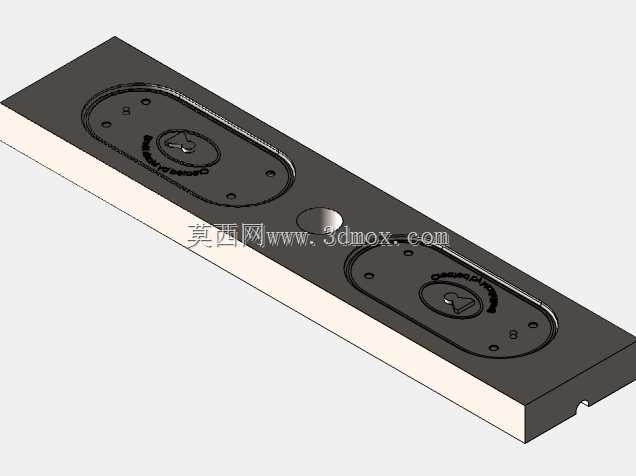

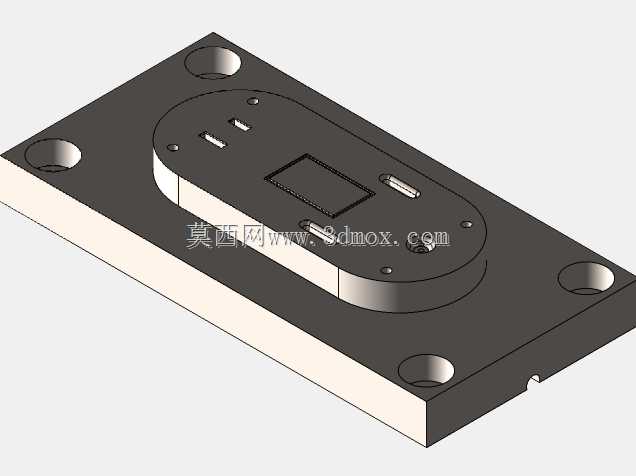

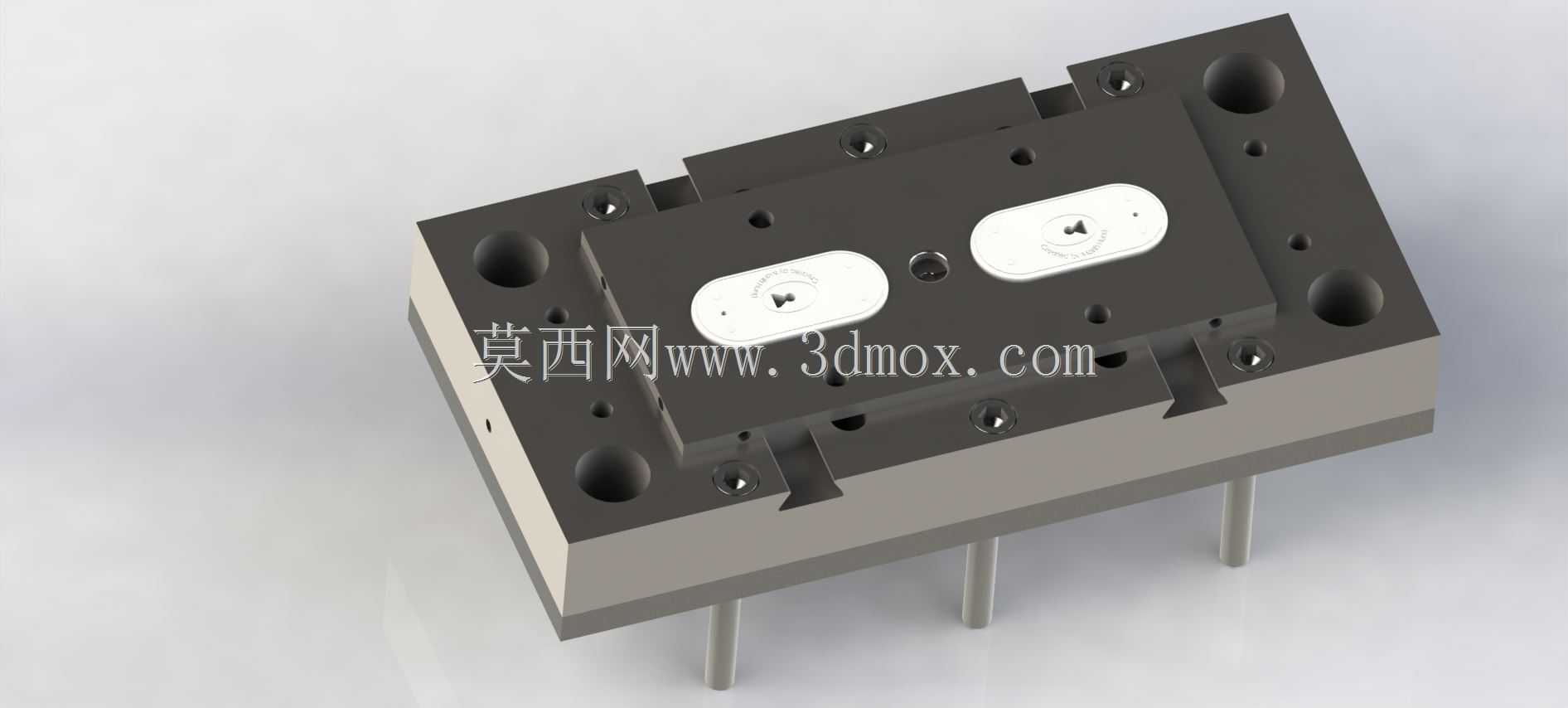

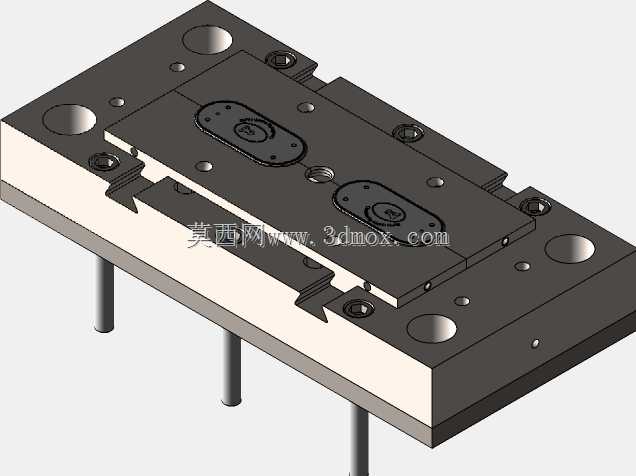

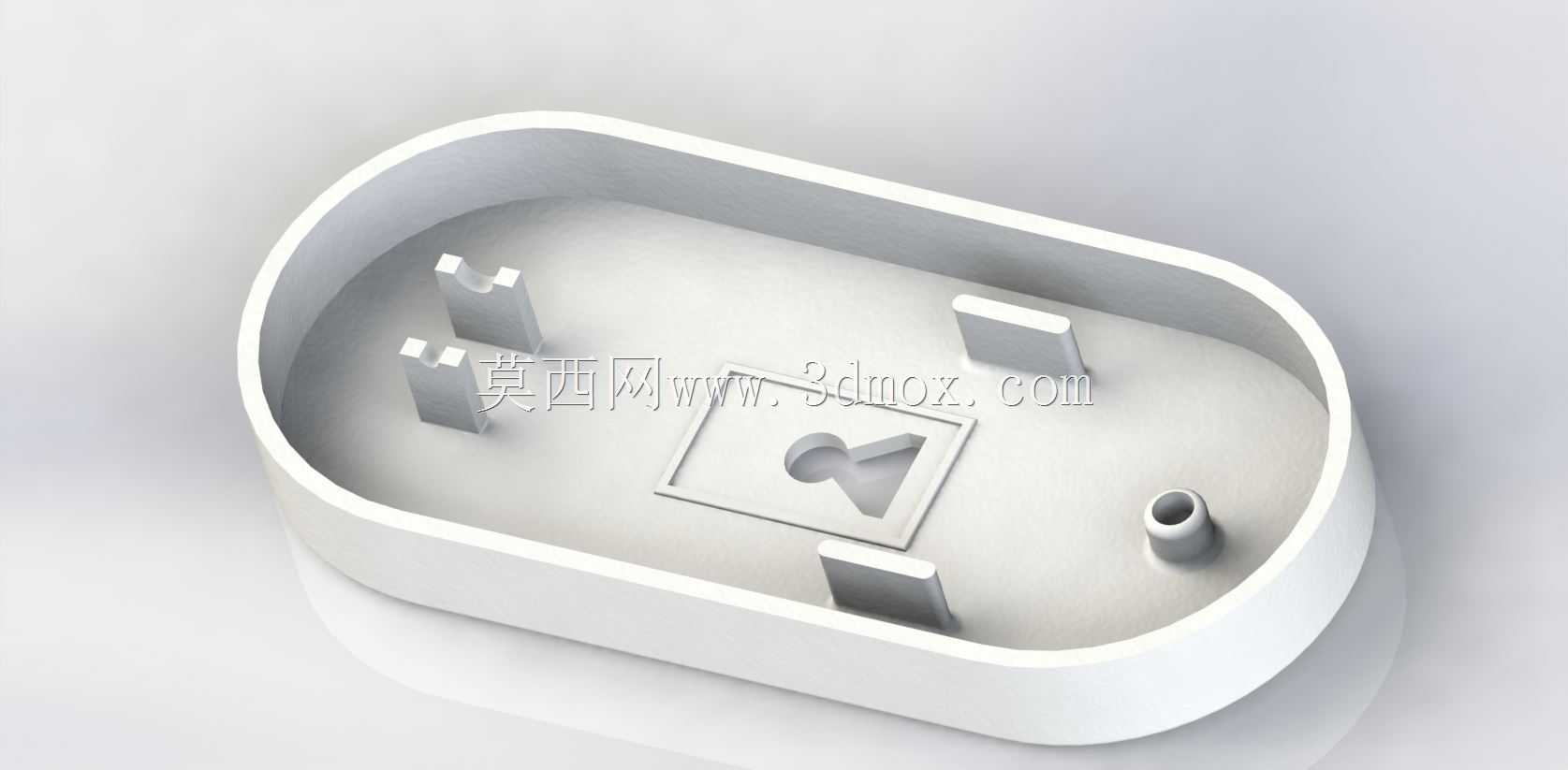

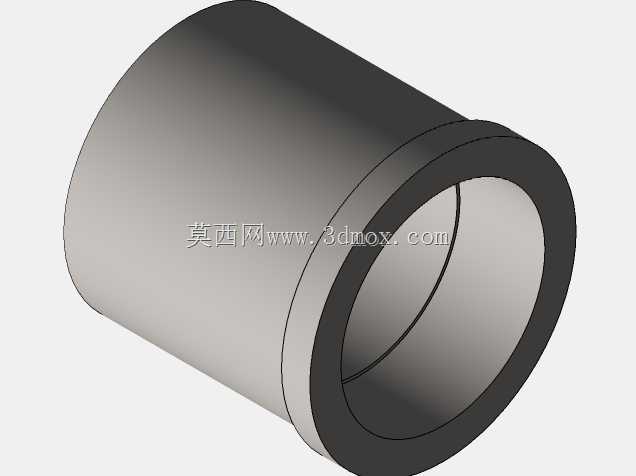

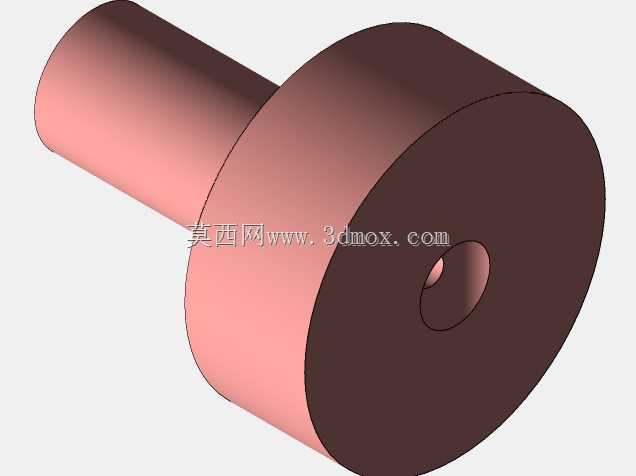

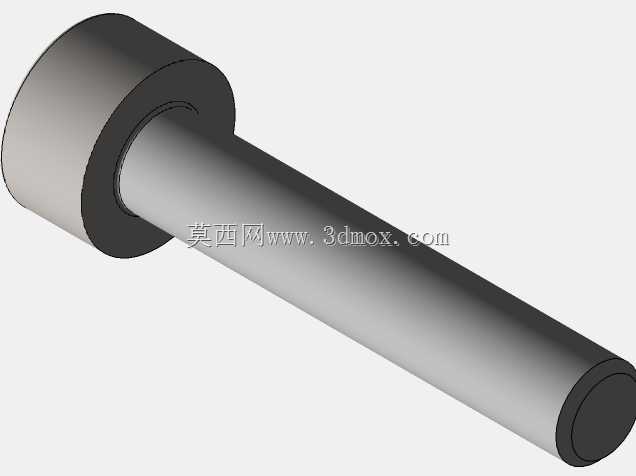

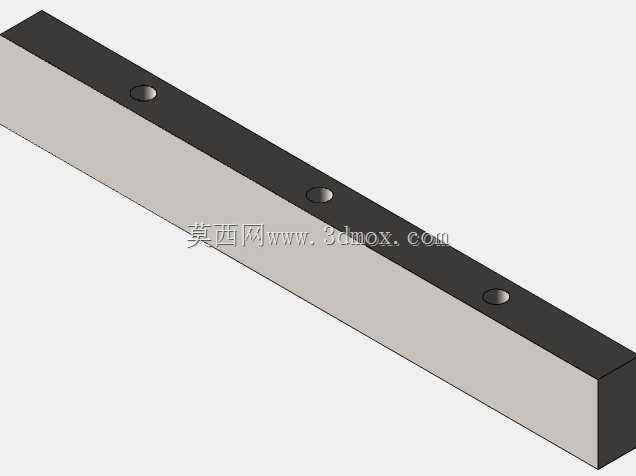

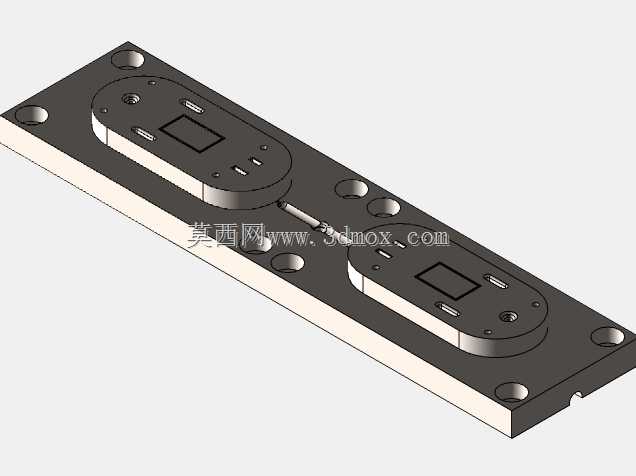

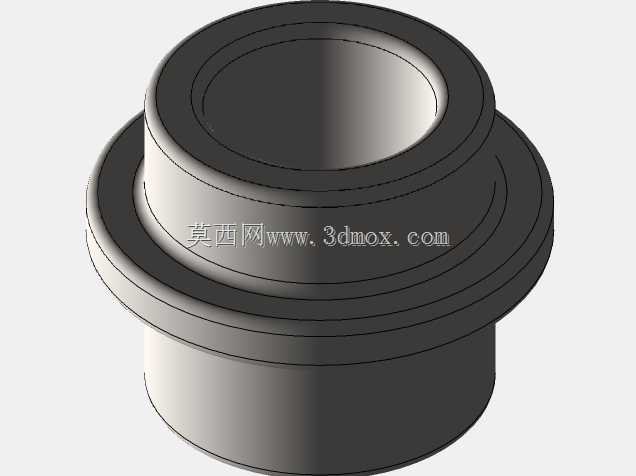

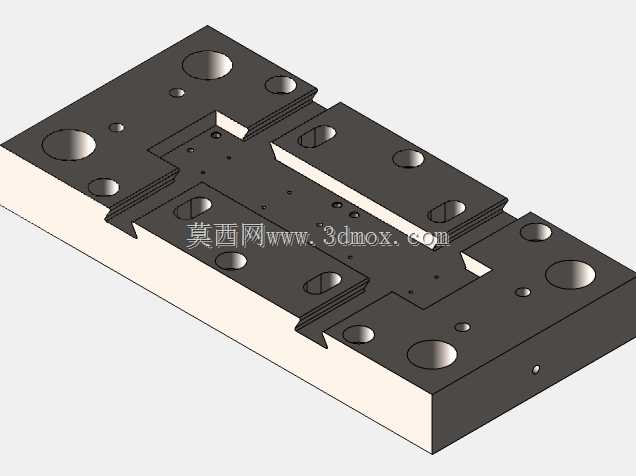

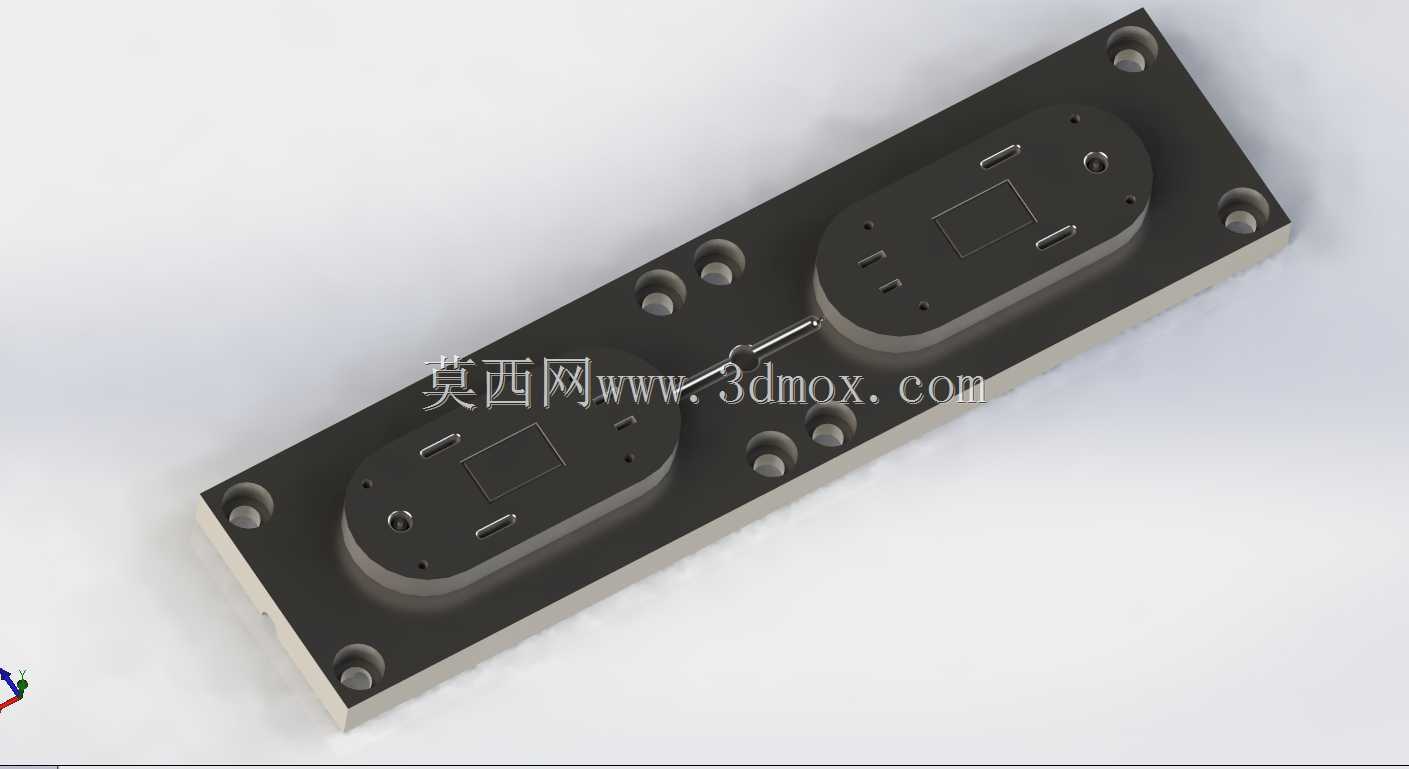

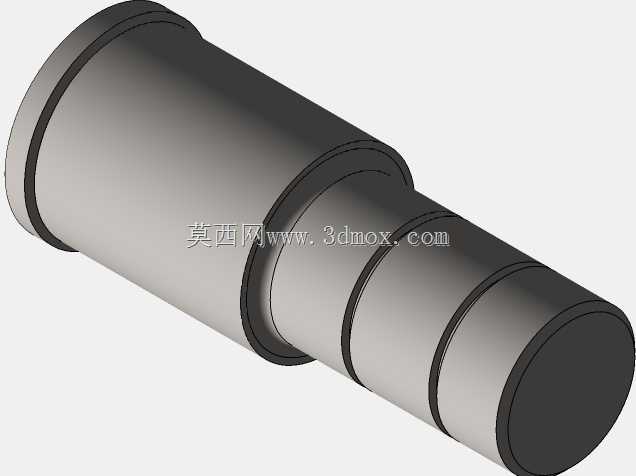

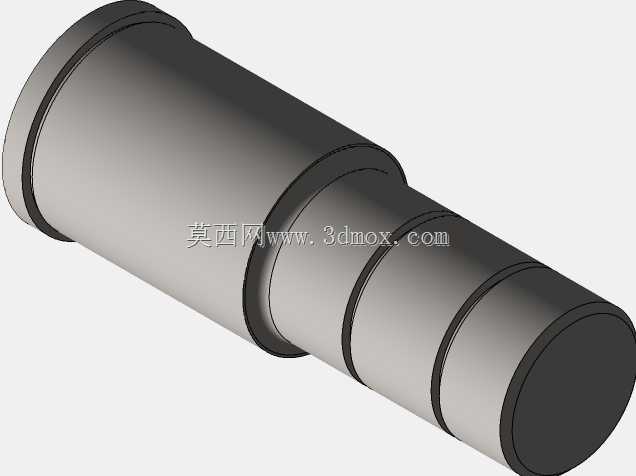

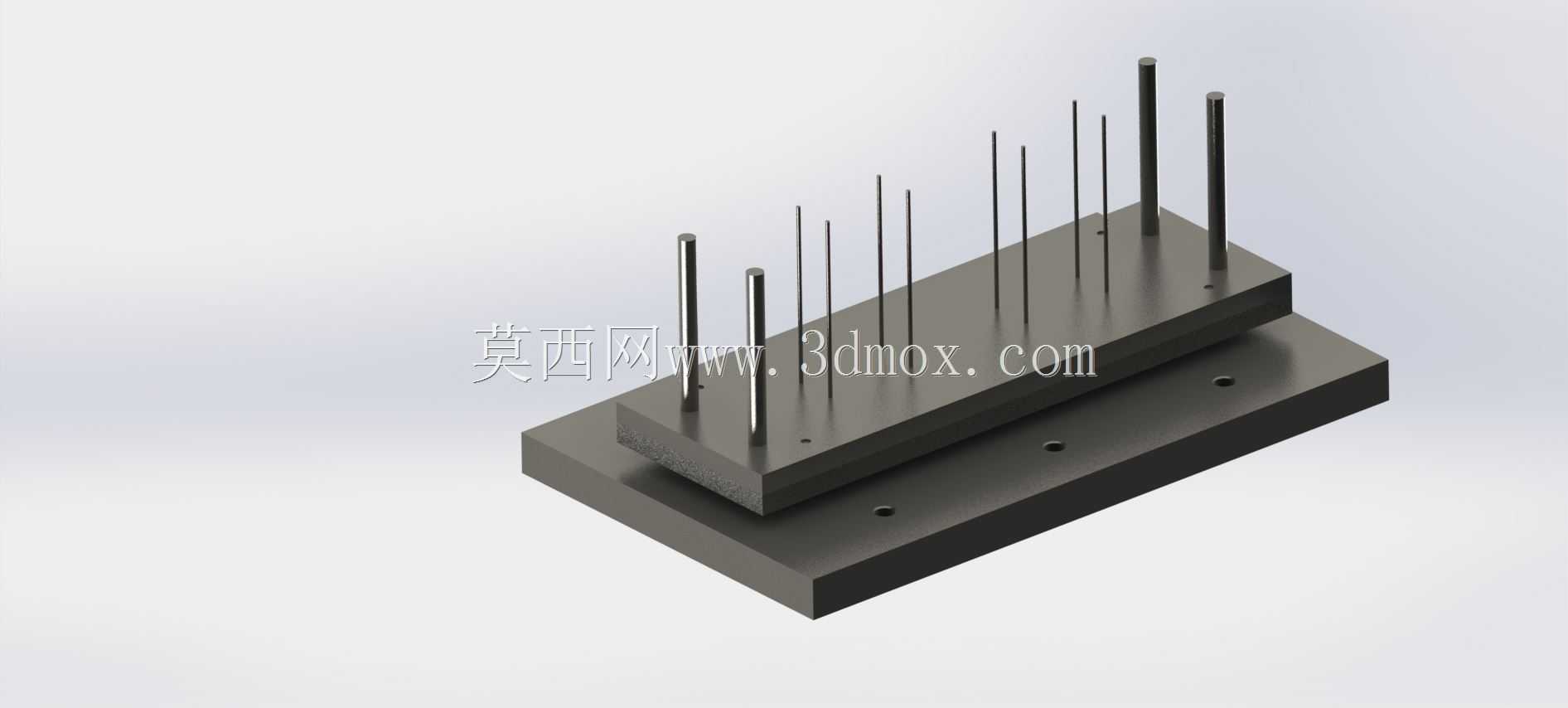

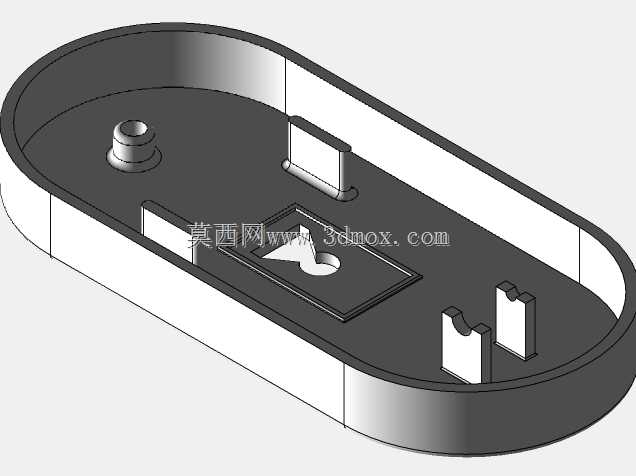

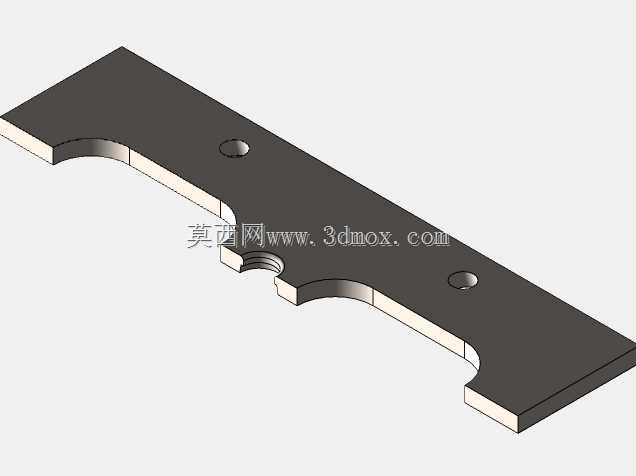

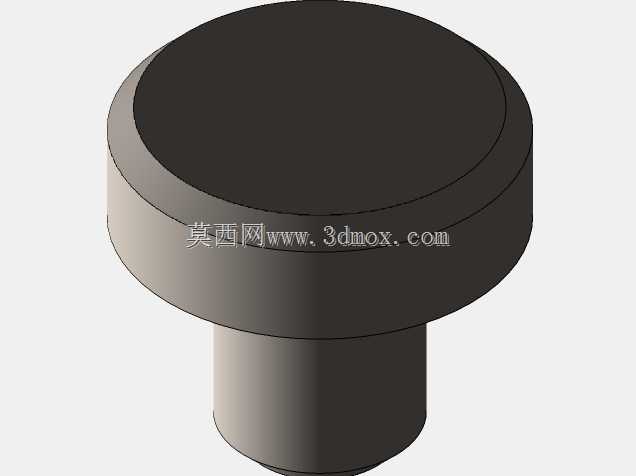

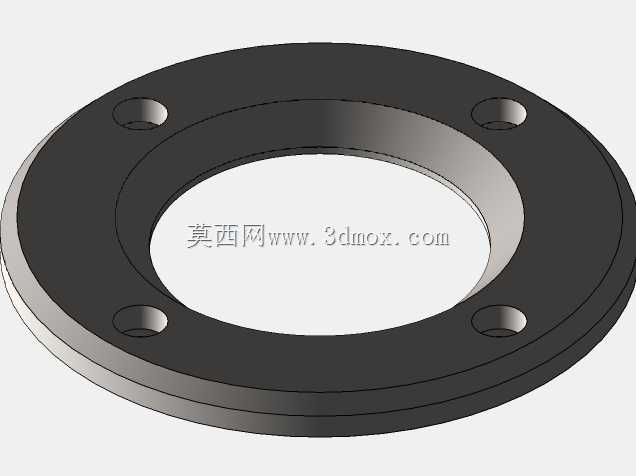

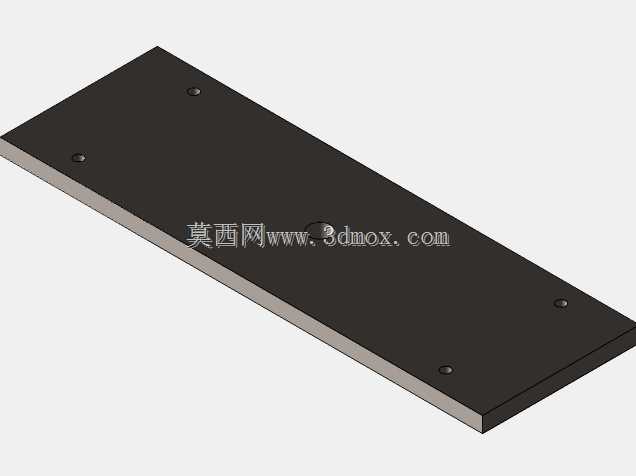

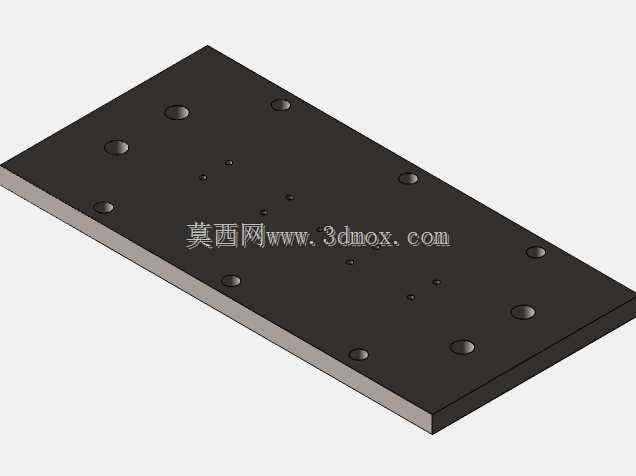

　　这套模具结构针对小型精密塑料件的批量注塑生产场景设计，适配卧式注塑机的安装接口，可直接完成模架与设备动定模板的定位装夹，整体模架采用标准模胚改制，各层板的连接定位依靠精密导柱导套实现合模过程的精准导向，避免合模错位导致的型腔啃伤、塑件飞边问题。从结构分层来看，定模侧设置浇口套与流道结构，适配主流道衬套的标准安装尺寸，熔融塑料经主流道、分流道后均匀送入各成型型腔，流道布局采用平衡式排布，保证各型腔进胶压力、填充速度一致，避免多腔成型时出现的填充不足、飞边、收缩不均等成型缺陷。动模侧集成了完整的顶出脱模机构，包含顶针面板、顶针底板、复位杆以及多组细长顶针，顶针排布对应塑件的内表面非外观区域，避免顶出痕迹残留在塑件外观面，

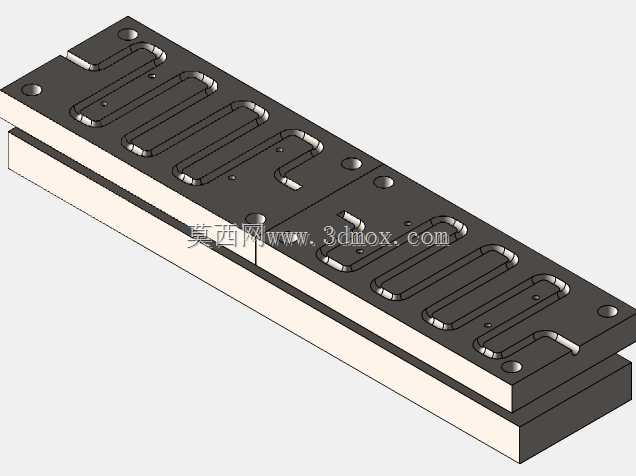

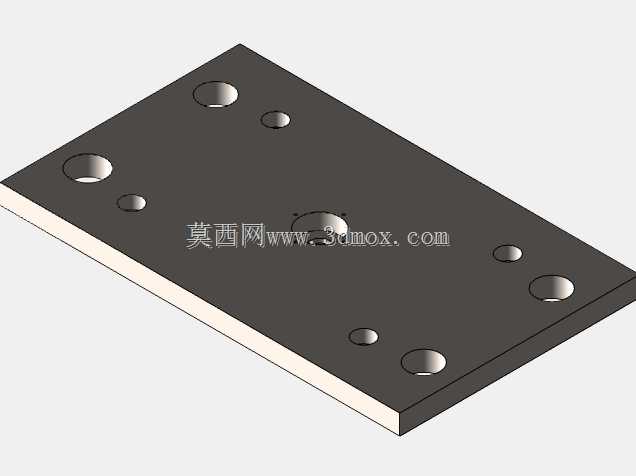

　　复位杆在合模过程中率先接触定模板，带动顶出机构精准回位，防止合模时顶针与型腔发生碰撞损坏。模具的冷却系统采用分层水路布局，定模板、动模板以及型腔镶件内均设置循环冷却水道，水道直径适配标准冷却水嘴接头，通过恒温冷却水的循环带走注塑过程中传入模架的热量，保证模温均匀稳定，缩短塑件冷却定型周期，提升整体生产效率，同时避免因模温不均导致的塑件翘曲变形、尺寸超差问题。导向机构除了四角的主导柱导套外，在型腔周边还增设了精密边锁，进一步提升合模时的定位精度，针对小型精密塑件的成型公差要求，将合模定位精度控制在0.02mm以内，满足塑件的尺寸配合要求。排气结构开设在型腔填充末端以及分型面贴合位置，采用浅排气槽结构，槽深控制在塑料溢边值以内，

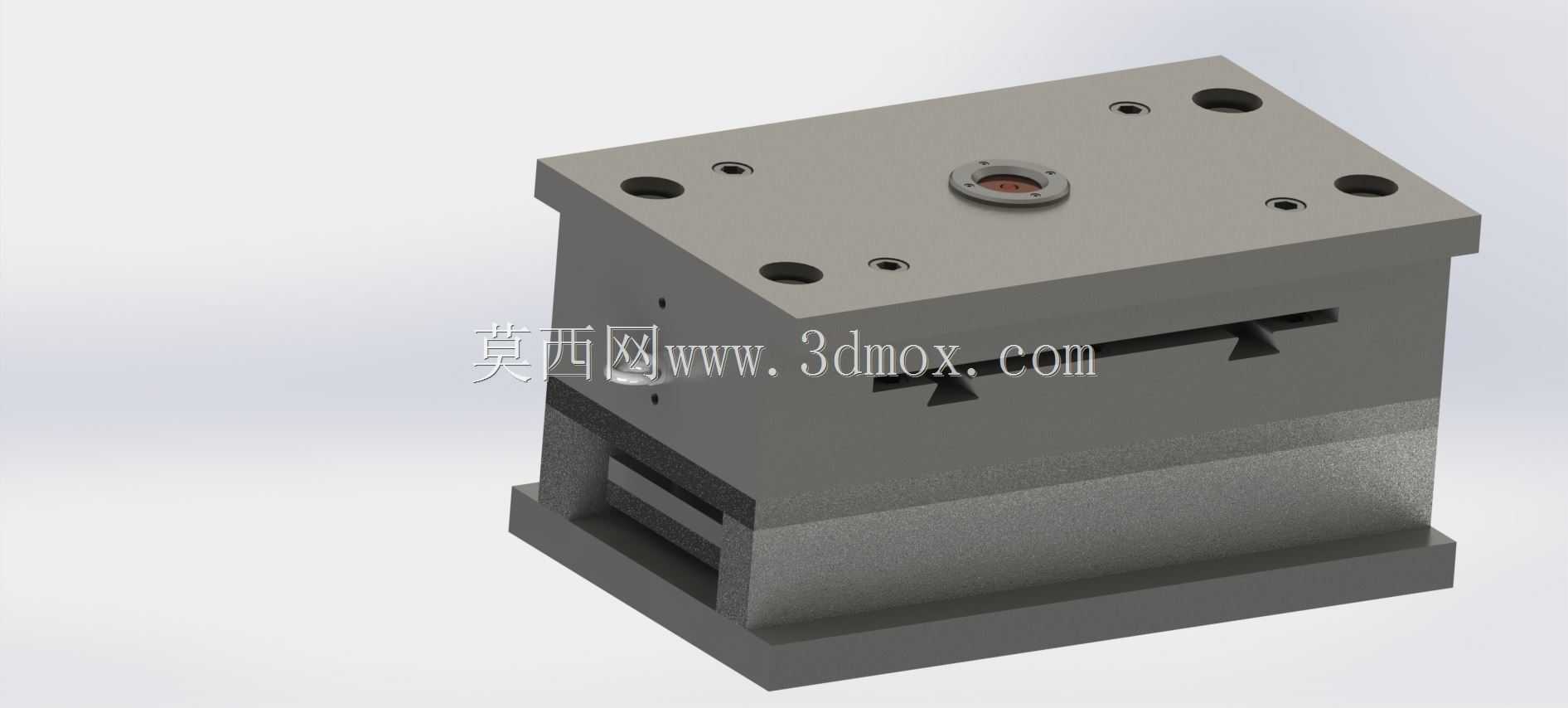

　　既可以快速排出型腔内的空气，避免填充时出现困气烧焦、缺料问题，又不会产生飞边影响塑件外观。整套模具的安装边界完全适配常用吨位卧式注塑机的拉杆间距、模板螺孔布局，码模槽位置符合通用装夹标准，无需额外改制即可完成上机安装，开模行程设计匹配塑件的脱模距离，保证开模后塑件与浇注系统凝料可以顺利取出，配套的限位结构控制开模过程中各板件的开模顺序，避免定模侧流道凝料无法自动脱落的问题。从实际生产适配性来看，这套结构可以适配PP、ABS、PC等多种常用热塑性塑料的成型工艺，通过更换型腔镶件即可快速切换不同塑件的生产，模架部分具备通用复用性，能够降低多品类小批量生产的模具制造成本。各模板的厚度、导柱长度、顶出行程均经过力学校核，

　　在长期反复开合模的交变载荷下不会出现模板变形、导柱拉伤等问题，细长顶针的直径与长度比控制在合理范围内，避免顶出过程中出现顶针弯曲、断裂的故障，保证长期生产的稳定性。分型面的设计贴合塑件的轮廓走向，采用平顺贴合的封胶面，封胶宽度足够承受注塑过程中的型腔内压力，避免涨模飞边，同时分型面的加工工艺性良好，可通过数控铣削、磨削加工快速达到要求的平面度与表面粗糙度，减少后续钳工整修的工作量。
