格里森弧齿锥齿轮精密三维设计作品

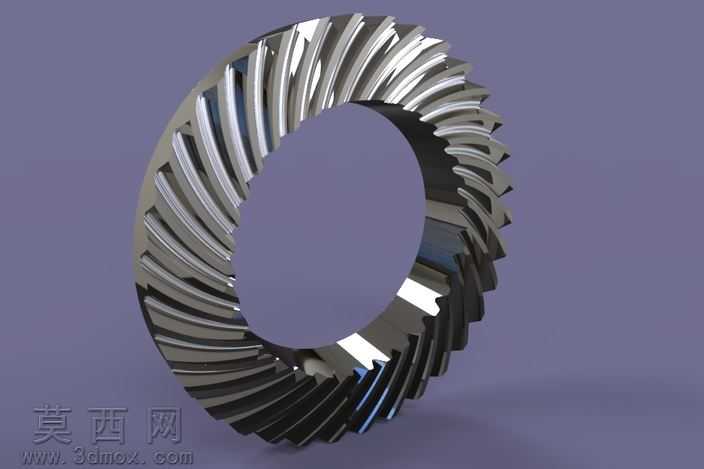

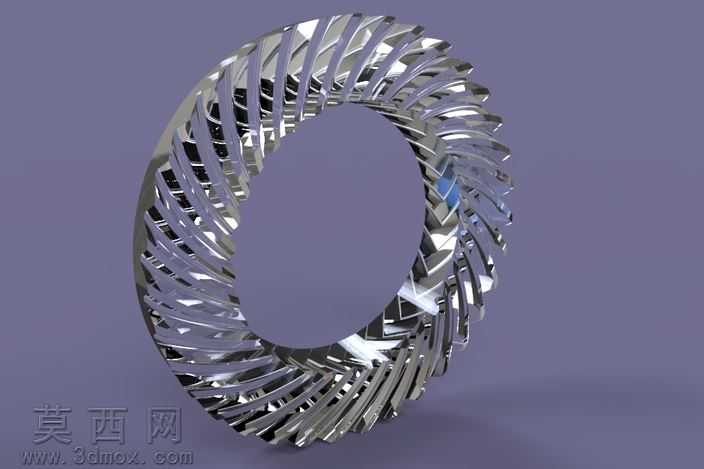

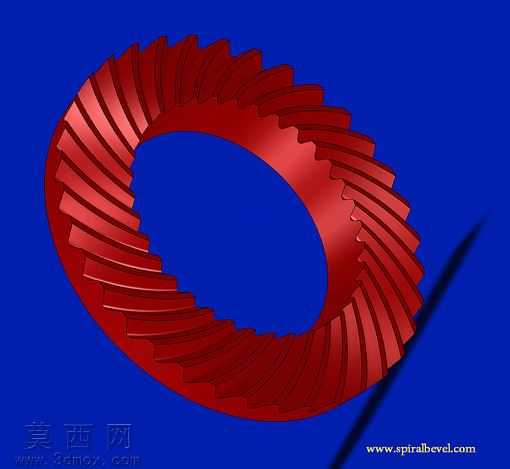

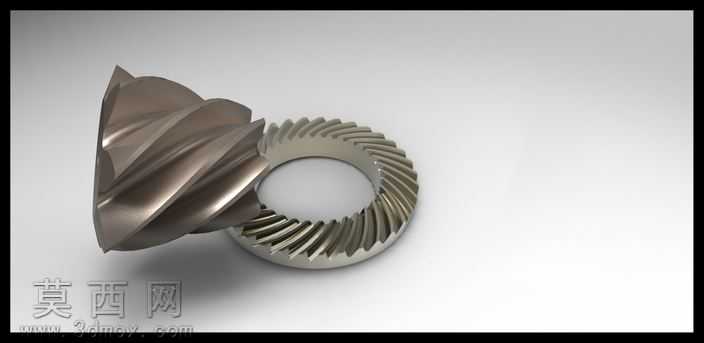

本作品为格里森制式弧齿锥齿轮的高精度三维数模，建模过程遵循格里森齿制的齿面生成原理，先依托专业齿形计算工具完成齿面螺旋线、渐开线齿廓的参数化推导，精准还原弧齿锥齿轮的齿向曲率、齿厚渐变、齿根过渡圆角等核心几何特征，再导入三维建模环境完成整体结构的整合构建。建模阶段严格匹配格里森齿轮的加工逻辑，模拟五轴数控铣削的齿面成型路径，通过曲面切割、实体布尔运算完成齿形与轮体的融合，轮体的安装定位面、背锥、轮毂倒角等细节均按照实际加工工艺要求设计，所有几何尺寸符合弧齿锥齿轮的啮合传动公差规范。材质渲染阶段为轮体赋予金属合金钢材质，模拟热处理后齿面的金属光泽与质感，通过光影调整清晰呈现齿面的螺旋走向、齿根过渡区域的平滑曲面，完整展示轮齿从大端到小端的齿厚收缩规律、齿线的圆弧曲率特征，直观还原弧齿锥齿轮的结构形态。该齿轮作为相交轴传动的核心零件，建模过程中重点校验了齿面的啮合重合度、齿根应力集中区域的结构合理性，轮齿的螺旋角度、压力角等核心参数完全匹配格里森齿制的标准规范，既可以作为齿轮啮合原理学习的直观教学案例，也可用于五轴数控加工编程的刀路验证、传动系统的虚拟装配与运动仿真，能够帮助设计人员直观理解弧齿锥齿轮的空间齿形结构，为齿轮副的啮合干涉检查、传动效率分析提供精准的数字模型支撑，同时也可作为数控加工、机械设计相关课程的教学演示素材，清晰展示复杂螺旋齿面的成型逻辑与结构特点。
