紧凑型两级泵壳体结构三维设计

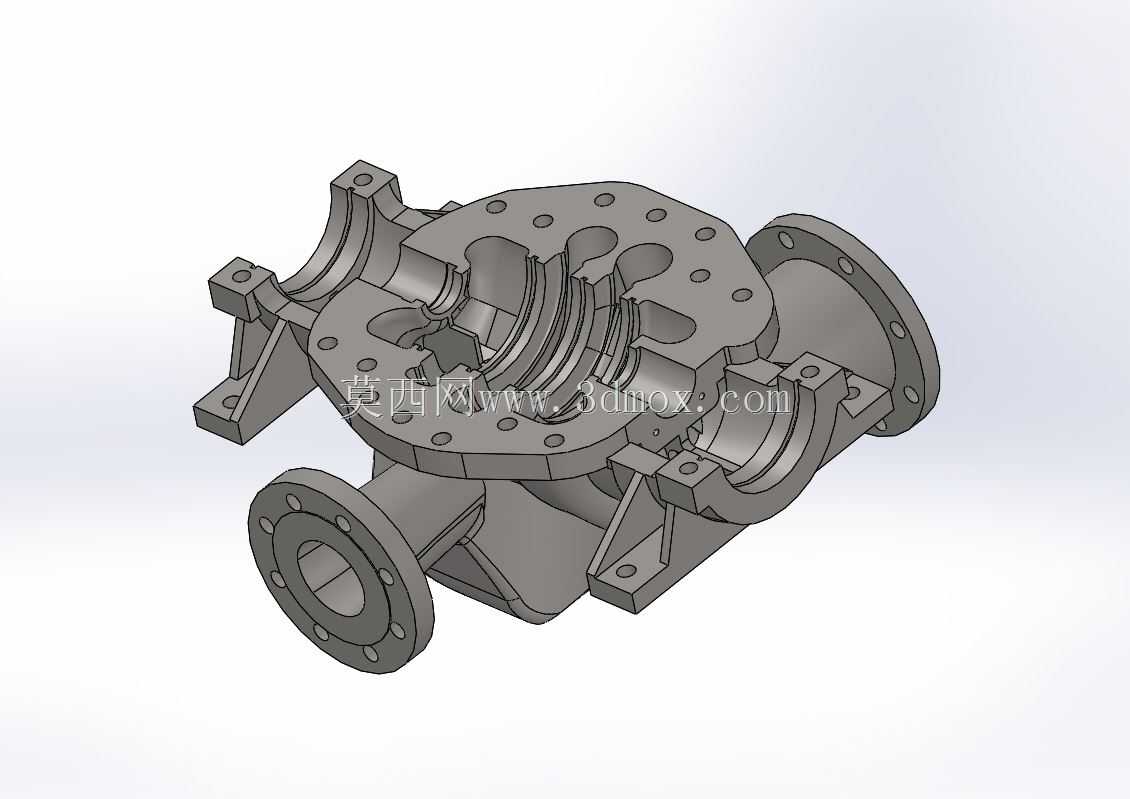

　　在工业流体输送场景中，两级离心泵的壳体是决定整机运行稳定性与承压能力的核心部件，这款紧凑型两级泵壳的结构设计，完全围绕小安装空间下的高扬程输送需求展开，适配楼宇供水、工业循环水、中小型化工介质输送等对设备占地有严格限制的工况。从实际使用角度看，泵壳作为整泵的承压基体，首先要承担两级叶轮做功产生的流体压力，同时要为叶轮、泵轴、密封组件提供精准的安装定位基准，还要兼顾进出口管路的对接便利性，以及运行过程中的振动传导抑制。

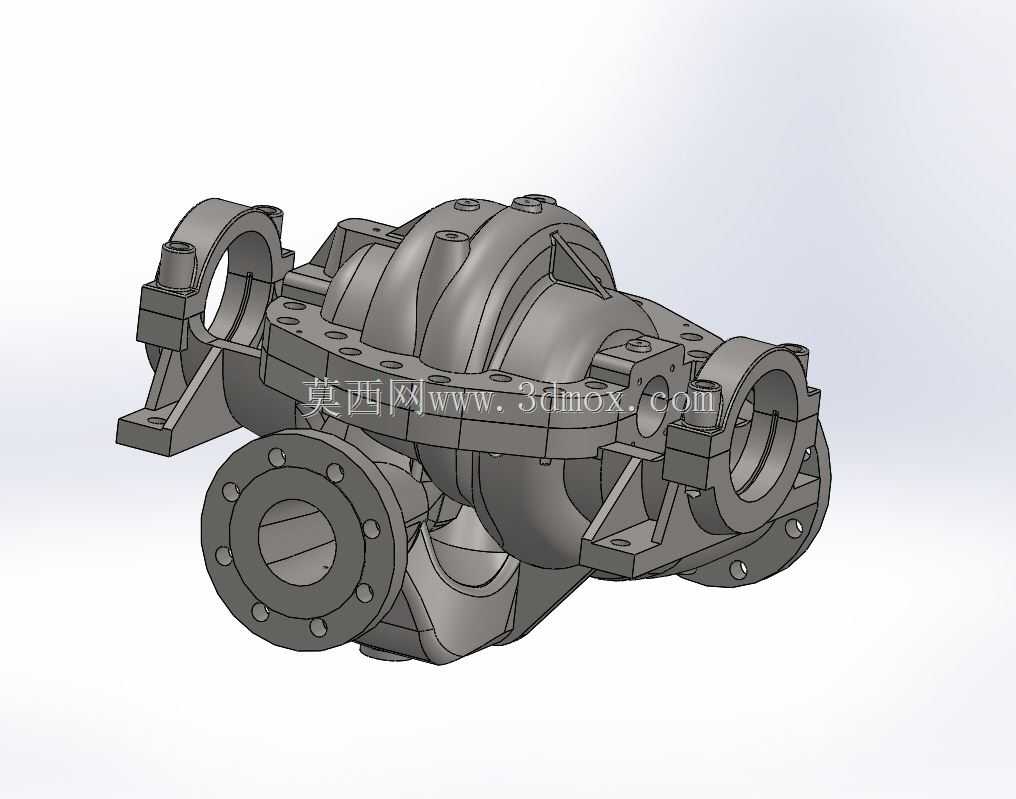

　　设计过程中首先要平衡的是紧凑性与流道效率的矛盾，常规两级泵的壳体多为分段式拼接结构，轴向尺寸偏大，而这款结构将两级压水室集成在同一壳体基体上，通过内置的流道隔板实现两级流体的导向过渡，省去了中段连接的冗余法兰结构，轴向安装长度较同参数常规泵壳缩短近20%，能直接适配原有单级泵的安装基座，方便老旧泵站的设备升级替换，无需重新浇筑基础或改动管路布局。壳体两侧的轴承座安装位采用一体化铸造成型的支撑筋结构，区别于传统分体式轴承架的连接方式，能大幅提升泵轴运行的同轴度，减少轴封处的偏磨风险，实际运行中可有效降低机械密封的泄漏概率，延长易损件更换周期。

　　从安装边界来看，壳体下方设置的两个对称安装支脚，其安装孔的孔距、孔径完全匹配通用管道泵的基座尺寸标准，支脚与壳体主体之间采用渐变式加强筋过渡，避免应力集中导致的安装开裂或运行振裂问题。侧方的法兰接口采用标准凸面法兰结构，法兰密封面的平面度、螺栓孔分布公差严格遵循管路法兰的通用规范，可直接与同公称通径的工业管路对接，无需额外配置过渡接头。进出口流道的转弯处采用大圆弧过渡设计，减少流体在壳体内的局部阻力损失，相比直角转弯的流道结构，能降低约8%的水力损失，提升整泵的运行效率。

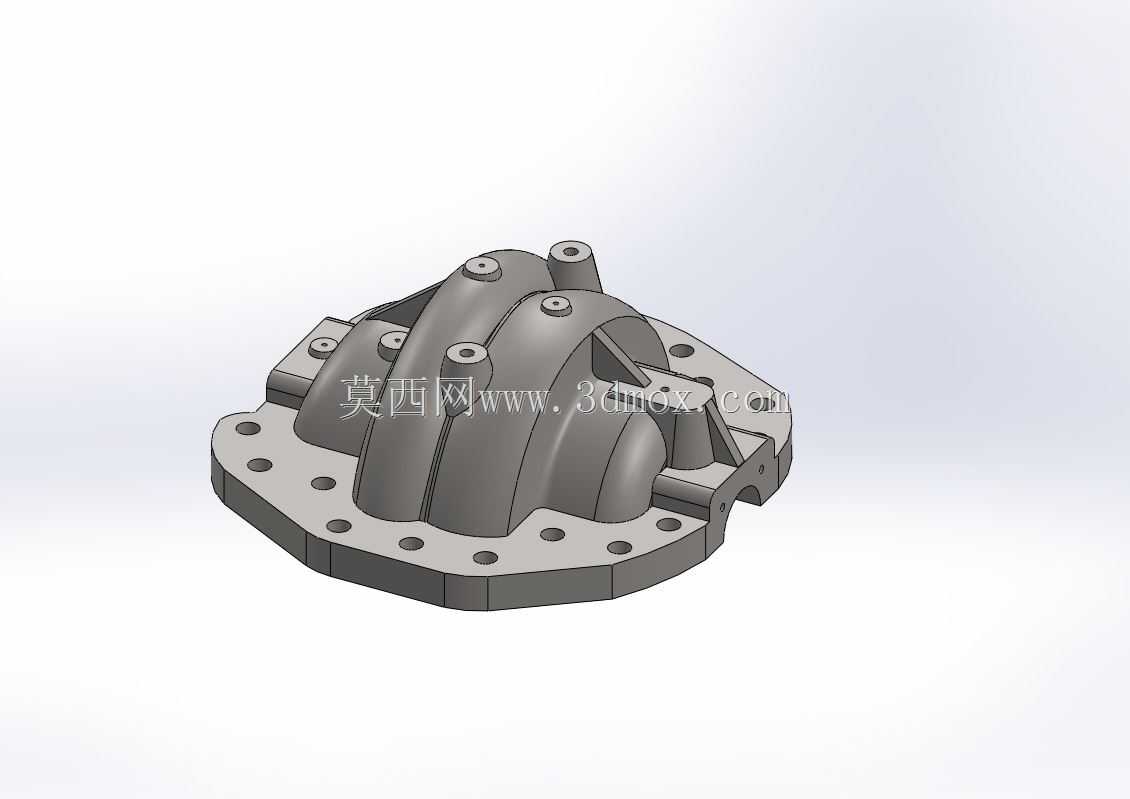

　　承压性能设计上，壳体的壁厚根据不同腔室的压力等级做差异化分布，一级压水室侧的壁厚按照一级叶轮出口压力计算取值，二级压水室侧因为承受两级叶轮叠加的输出压力，壁厚做了针对性加厚，同时在两级腔室的隔板处设置了环形加强筋，避免高压侧流体向低压侧内泄，也防止隔板在长期交变压力下出现疲劳变形。壳体的中分面采用平面密封结构，密封槽的深度、宽度适配常规丁腈橡胶或氟橡胶垫片，能满足常温清水、弱腐蚀性化工介质的密封需求，中分面的连接螺栓孔采用等间距分布，螺栓预紧力的计算充分考虑了最高工作压力下的密封比压要求，避免运行中出现中分面渗漏。

　　在三维建模过程中，所有安装定位面的尺寸公差、形位公差都做了明确的设计定义，轴承位的同轴度、密封腔的圆柱度、法兰端面与轴线的垂直度都按照泵类产品的行业精度要求设置，建模时同步做了壁厚均匀性检查，避免铸造过程中出现缩孔、缩松等缺陷，所有过渡圆角的取值都兼顾铸造工艺性与应力分散要求，没有尖锐的直角结构，能有效降低铸造和机加工的工艺难度。壳体上预留的排气、泄放接口位置设置在壳体的最高与最低点位，方便开机前的排气操作和停机后的介质排空，避免冬季停机时壳体内存液冻裂壳体，也方便检修时的残液收集。

　　从实际选型适配角度，这款泵壳适配的两级叶轮直径、泵轴直径都覆盖了常用小流量高扬程参数段，可配套不同功率的标准电机，满足不同工况的扬程、流量需求，其紧凑的结构设计尤其适合安装空间受限的场景，比如楼宇管井内的二次供水设备、船舱内的输送泵组、移动泵站的集成泵单元等，在保证两级泵高扬程性能的前提下，最大程度压缩设备的整体体积，降低集成安装的空间成本。建模过程中还同步做了装配干涉检查，确认壳体与叶轮、密封件、轴承压盖、泵盖等所有配套零部件都不存在装配干涉，所有配合面的尺寸都能实现精准适配，拿到模型后可直接用于工程图出图、铸造工艺编制或者整机的虚拟装配验证，减少设计迭代的时间成本。
