立式泵内置叶片式蜗壳流道结构

　　在市政供水、工业循环水输送、暖通空调水循环、农田排灌等诸多流体输送场景中，立式离心泵凭借占地空间小、安装对接便捷、轴向受力均衡的优势，长期占据着中大流量低扬程工况的核心应用位置，而蜗壳作为立式泵叶轮外侧的核心过流部件，直接决定了整泵的水力效率、运行振动值与汽蚀耐受能力。这款带内置叶片的立式泵蜗壳，在结构设计上跳出了传统光滑流道蜗壳的设计思路，在蜗壳的环形流道内壁集成了导向叶片结构，并非额外加装的导叶部件，而是与蜗壳本体一体成型的流线型凸起结构，能够在叶轮甩出高速流体后，第一时间对流体的周向旋流进行整流，减少流体在蜗壳流道内的紊流撞击损失，同时降低流体进入出口法兰前的旋流强度，减少出口段的水力脉动，进而降低泵组运行时的管道振动与噪音。

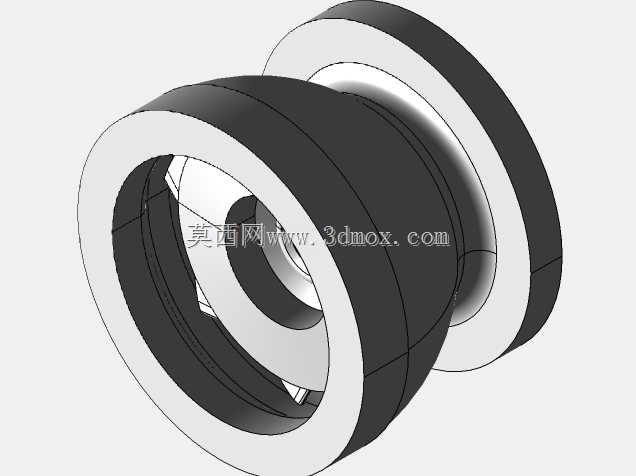

　　从安装边界来看，这款蜗壳的上端为与泵盖、机封腔体对接的法兰止口，止口处设计有密封槽，可适配O型圈或金属缠绕垫的静密封需求，上端法兰的螺栓孔采用均布设计，能够兼容同机座号不同厂家的泵盖安装尺寸，降低备件替换的适配难度；下端为与泵体底座、进水段对接的定位止口，止口的同轴度公差控制在0.02mm以内，能够保证装配后叶轮与蜗壳流道的对中精度，避免叶轮运转时与蜗壳内壁产生刮擦。蜗壳的侧面为出口流道的对接法兰，法兰的公称通径与泵的额定流量匹配，法兰密封面采用突面设计，可适配PN10/PN16两个压力等级的管道对接需求，出口流道的中心线与蜗壳的水平基准面保持平行，能够减少出口接管的应力对泵体的影响。从内部流道的设计逻辑来看，

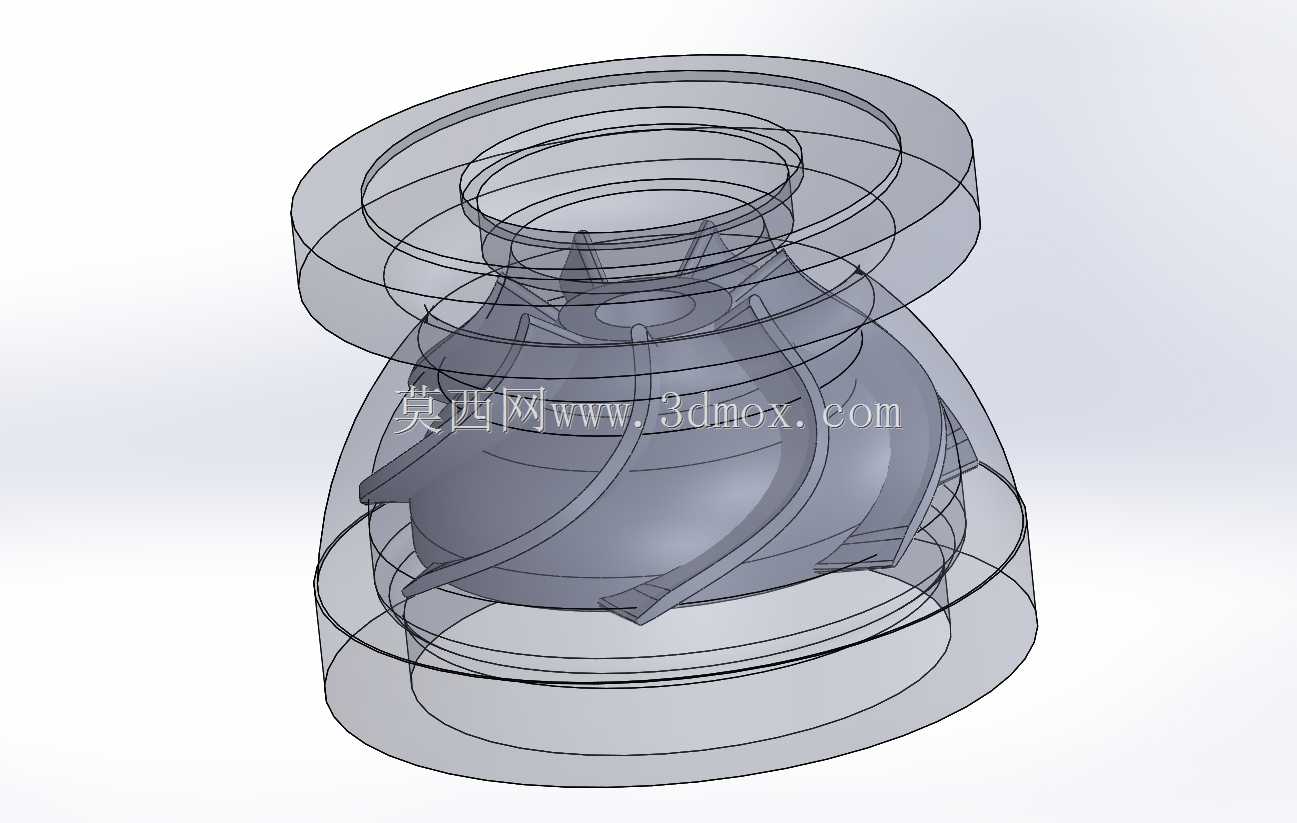

　　内置的导向叶片采用变曲率流线设计，叶片的进口角匹配叶轮出口的流体流出角，能够顺着流体的甩出方向进行导流，避免流体直接撞击蜗壳壁面产生能量损失；叶片的出口角顺着蜗壳流道的扩散方向逐渐调整，将流体的周向速度能逐步转化为压力能，相比传统无导叶的蜗壳，这种结构能够在相同叶轮参数下提升3%-5%的水力效率，同时拓宽泵的高效运行区间，在流量偏离额定点20%的工况下，依然能够保持较高的运行效率，减少偏工况运行时的能量损耗。蜗壳的壁厚设计采用渐变式思路，在流道高压区也就是靠近出口法兰的位置适当增加壁厚，提升承压能力，在进口低压区在满足强度要求的前提下适当减薄，控制部件整体重量，同时壁厚的过渡位置采用大圆角平滑过渡，避免铸造时产生应力集中，

　　也减少流体在壁面转折处的滞留死区，降低流道内结垢、杂物卡滞的风险。在实际应用场景中，这种带内置导向叶片的蜗壳尤其适配输送清水或物理化学性质类似于清水的介质，在中央空调冷冻水循环、工厂冷却水循环、市政二次供水等长时间连续运行的工况下，更低的水力损失意味着更少的电能消耗，更低的振动值能够延长机封、轴承等易损件的使用寿命，减少设备运维的频次与成本。在建模过程中，这类蜗壳的曲面构建需要优先保证流道的水力型线精度，叶片与蜗壳内壁的相交位置需要做G2连续的圆角过渡，避免出现尖角导致的铸造缺陷，同时所有的安装止口、密封槽、螺栓孔的位置需要严格匹配立式泵的安装尺寸链，保证装配时的互换性，流道表面的建模粗糙度需要控制在Ra3.2以内，为后续的铸造或机加工提供准确的模型基准。
