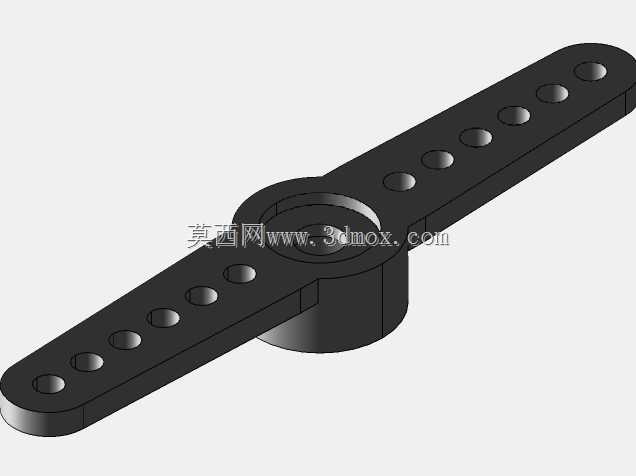

SG90舵机一字型输出摇臂结构

　　做小型自动化项目、航模或者教学实验装置的工程师，对SG90这类微型舵机的输出配件肯定不陌生，这款一字型摇臂就是配套这类9g微型舵机的核心输出连接件，日常做小角度摆动传动的场景里几乎是刚需配件。很多刚接触小型传动结构的设计者容易忽略摇臂的安装边界，实际装配时这类摇臂的中心安装孔是直接卡入舵机输出齿轴的，中心孔的齿形完全匹配SG90舵机的标准输出花键，不需要额外做转接结构，装配时只要对准齿位压入，再用配套的自攻螺丝从摇臂中心锁紧，就能避免传动过程中出现打滑、空程的问题。

　　从结构设计逻辑来看，这款摇臂采用对称式一字布局，摇臂臂身上均匀排布了多组等直径的安装孔位，这些孔位的作用是给连杆、拉杆或者执行末端提供不同力臂的安装选择——实际调试传动参数时，连接孔距离中心舵机轴的距离直接决定了输出端的线位移量和传动力矩，孔位离中心越远，相同舵机转角下末端的摆动行程越大，对应的输出力矩会越小；孔位离中心越近，末端行程越小，输出力矩越大，多组孔位的设计就是给调试阶段留足参数调整空间，不需要重新加工摇臂就能适配不同的传动需求。

　　实际应用场景里，这类摇臂的使用覆盖面很广：做小型航模的方向舵、升降舵控制时，它是连接舵机和舵面拉杆的核心传动件，要承受舵面摆动时的交变拉力，所以摇臂本身采用了均匀壁厚的扁平结构，既保证足够的结构强度，又不会额外增加舵机的负载重量；在桌面级小型自动化装置里，比如小型物料分拣摆杆、门禁小摆闸、智能小车的转向机构，甚至是学生做的机械创新实验装置里，这款摇臂都能直接作为输出执行件使用，不需要额外定制传动件。

　　设计这类摇臂的时候，首先要卡准的是安装边界尺寸：中心安装孔的花键参数必须和SG90舵机的输出轴完全匹配，齿形角度、齿顶圆直径的公差要控制在0.05mm以内，不然会出现装不进去或者装配间隙过大导致的回差问题；摇臂的整体厚度要和舵机输出轴的高度匹配，不能过厚导致中心螺丝无法锁紧，也不能过薄导致锁紧时摇臂开裂；臂身上的安装孔位直径统一适配常用的M1.2或者M1.5连杆螺丝，孔位之间的中心距按照标准传动比例设置，保证不同孔位对应的行程是线性可调的。另外摇臂的边缘做了小倒角处理，一方面是避免装配时锐边划手，另一方面也能减少摆动过程中和周边结构件发生卡滞的概率。

　　很多工程师在选型这类摇臂的时候容易踩的坑是忽略摇臂的转动包络范围，这款一字型摇臂因为是对称长条形结构，转动时的最大包络圆直径就是摇臂的总长度，在做结构布局的时候，必须在摇臂的摆动路径上预留足够的避让空间，不能让周边的支架、线路或者其他零件进入这个包络范围，不然舵机转动时会出现堵转，轻则导致传动不到位，重则烧坏舵机驱动电路。另外摇臂的初始安装位置也很重要，装配时要先把舵机转到中位角度，再把摇臂垂直于舵机本体安装，这样才能保证左右两个方向的摆动角度一致，不会出现一侧角度够、另一侧打满舵顶到结构的问题。

　　从材质适配的角度来说，这类摇臂常规用硬质尼龙或者POM材质注塑成型，本身有一定的自润滑性和韧性，传动过程中能吸收少量冲击，不会因为频繁正反转出现断裂；如果是用在负载稍大的场景，也可以用铝合金材质加工同款结构，强度更高，长期使用不会出现形变，但是重量会比塑料款稍大，选型时要根据实际负载和重量要求做取舍。建模的时候要注意摇臂中心孔的花键齿不要做简化，不然生成的加工件或者3D打印件会和舵机轴不匹配，臂身的孔位要保证同轴度，不然连杆安装后会出现传动卡涩的问题，摇臂和舵机轴贴合的端面要做平面度处理，保证锁紧后摇臂不会出现偏斜，转动时不会上下窜动。
