全尺寸液氮动力汽车发动机结构设计

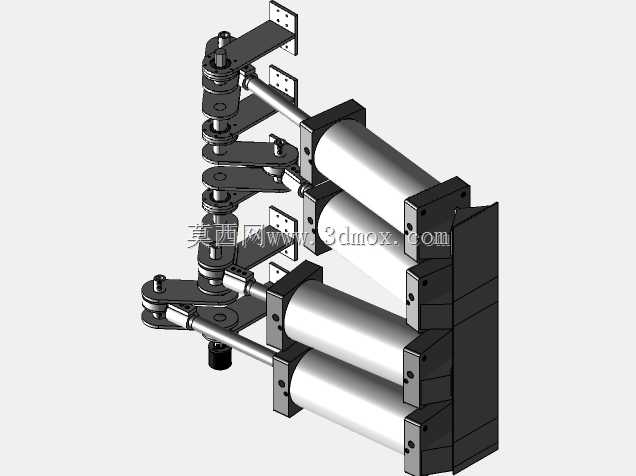

　　这套结构面向液氮动力乘用车的动力输出单元开发，核心是通过高压液氮的汽化膨胀推动活塞做功，替代传统内燃机的燃油燃烧做功路径，适配零排放动力系统的研发验证场景，可用于新能源动力方案的台架测试、原理验证以及教学演示环节，为非燃烧式动力系统的落地提供结构参考。从实际用途来看，该结构承担液氮动力的能量转换职能，将高压液氮存储的压力能转化为曲轴旋转的机械能，整套动力单元可直接对接整车传动系统，为车辆行驶提供扭矩输出，同时配套的联动摆臂结构负责协调各气缸的进排气时序，保证动力输出的连续性，避免单气缸做功带来的扭矩波动问题。功能特性层面，整套结构采用多气缸并列排布设计，通过同轴联动的摆臂组件控制各气缸的气路通断，

　　每个气缸的进排气行程通过摆臂的角度位置精准匹配，保证各气缸做功相位错开，让曲轴输出的扭矩更平稳；气缸端采用标准法兰安装结构，可直接适配通用气动气缸的密封件与端盖配件，降低后续试制阶段的配件采购成本；摆臂转轴处采用自润滑衬套配合，减少往复摆动过程中的磨损，延长结构的无维护运行周期；侧边的导向光杆既承担各安装支架的定位职能，也能抵消气缸做功时产生的侧向弯矩，避免安装支架长期受交变载荷出现变形。设计思路上，优先考虑了原理验证阶段的可加工性与可调整性，所有安装板件均采用平板式设计，无需复杂的曲面加工，普通铣削设备即可完成加工；气缸与摆臂的连接位置预留了长条形调节孔，可根据实际测试的做功相位需求调整摆臂的初始角度，

　　适配不同压力等级的液氮供气参数；曲轴输出端预留了标准键槽连接位，可直接对接扭矩传感器、测功机等测试设备，方便台架试验时采集动力输出参数；整体结构采用模块化拆分设计，气缸组件、摆臂联动组件、曲轴输出组件均可单独拆卸，方便测试过程中更换不同参数的零件进行对比验证。外形尺寸与安装边界方面，整套结构的横向安装尺寸适配常规A0级乘用车的前舱布置空间，气缸并列排布的总宽度控制在传统四缸内燃机的宽度范围内，无需对现有车型的前舱结构做大幅改动即可完成试装；纵向安装深度预留了与变速箱对接的法兰空间，输出轴的中心高与主流手动变速箱的输入轴中心高匹配，可直接对接现有传动系统进行装车测试；安装支架的固定孔位参考了传统内燃机的悬置安装点位置，

　　可直接沿用原有车型的发动机悬置配件，降低试装阶段的改造成本；结构顶部预留了气路接口的安装空间，可直接对接液氮储罐的供气管路与排气回路，管路走向不会与周边的车身结构、冷却组件产生干涉。在实际工程应用中，这套结构可作为液氮动力系统的基础验证平台，研发人员可通过更换不同缸径的气缸、调整摆臂的做功相位、改变供气压力参数，测试不同配置下的动力输出效率、扭矩特性以及运行稳定性，为后续液氮动力车型的量产化开发积累结构设计与参数匹配经验；同时该结构的联动摆臂设计思路也可迁移到其他多气缸气动动力系统中，为同类往复式气动动力装置的结构设计提供参考。
