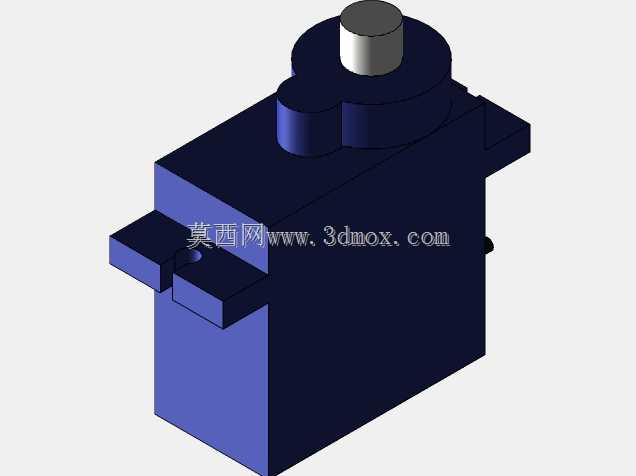

小型舵机sg90伺服执行构件设计

项目分类:3D模型 发布时间:2021-08-28 ID:245006
  • 小型舵机sg90伺服执行构件设计
  • 小型舵机sg90伺服执行构件设计
  • 小型舵机sg90伺服执行构件设计

在做小型遥控模型、桌面级机器人项目的结构选型时,sg90这类微型伺服构件是绕不开的选项,很多刚接触小型运动机构设计的工程师,第一次接触的执行件大概率就是它。先从实际安装场景说,这类舵机的安装边界非常友好,整体外形是规整的近似方块结构,主体外壳做了加强筋式的凸起造型,既保证了塑料壳体的结构强度,又不会额外占用过多安装空间,侧面预留的标准安装耳位,孔位间距是行业通用的微型舵机规格,不管是固定在航模的机身隔框上,还是机器人的关节支架上,都不需要额外做转接件,直接用M2规格的螺丝就能完成固定,安装公差控制在0.1mm以内,不会出现装配后舵机晃动虚位的问题。

从功能特性来看,这类伺服构件的核心作用是输出指定角度的回转运动,和普通直流电机持续旋转的输出逻辑不同,它内部集成了位置反馈回路,接收到控制信号后能快速转动到对应角度并保持锁止力矩,足够支撑小型RC汽车的转向动作、航模船的舵面偏转,还有桌面机器人的关节摆动,比如小型机械臂的腕部关节、仿生机器人的头部转向结构,用它做执行件刚好能匹配负载需求,不会出现力矩不足带不动负载,或者力矩过大浪费安装空间的问题。

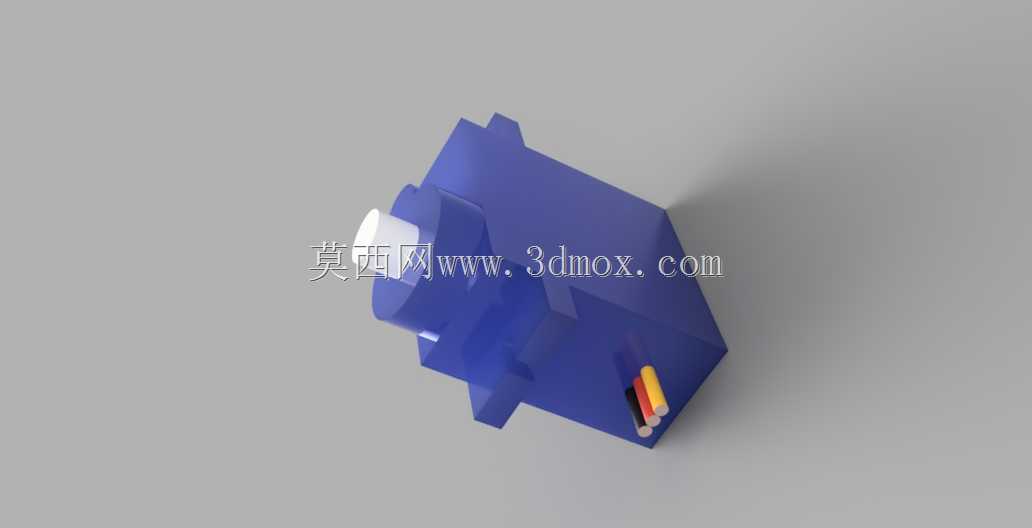

设计这类构件的三维模型时,首先要还原的是输出轴的安装尺寸,输出轴是标准的齿盘结构,配套的舵盘孔位和齿形必须和实物完全一致,不然装配的时候会出现舵盘装不上、转动时打滑的问题;其次是尾部出线的位置,三根信号电源线从壳体尾部的凹槽引出,建模的时候要预留出线的避让空间,避免装配时线材被壳体和安装支架挤压破损;外壳上的分型线、定位凸台也要还原到位,做整机装配干涉检查的时候,这些细节直接决定了后续结构件开模或者3D打印装配的成功率。

实际做项目选型的时候还要注意,这类微型伺服的输出力矩有限,不能用来承载大负载的传动结构,它的转动角度范围一般在0到180度之间,做结构设计的时候要在转动路径上预留足够的避让空间,避免舵机转到极限角度时和周边结构件发生碰撞,很多新手做模型的时候容易忽略这一点,装配完才发现舵机转到最大角度时会顶住外壳,不得不返工修改支架结构。另外它的输出轴中心到壳体各面的距离是固定的,做安装支架设计的时候要以输出轴中心为定位基准,保证舵机安装完成后,输出轴的转动中心和设计的关节回转中心完全重合,不然会出现转动卡顿、舵机负载异常增大的问题,长时间运行还会烧坏内部的驱动电路。
