SG90小型伺服舵机摆臂结构件

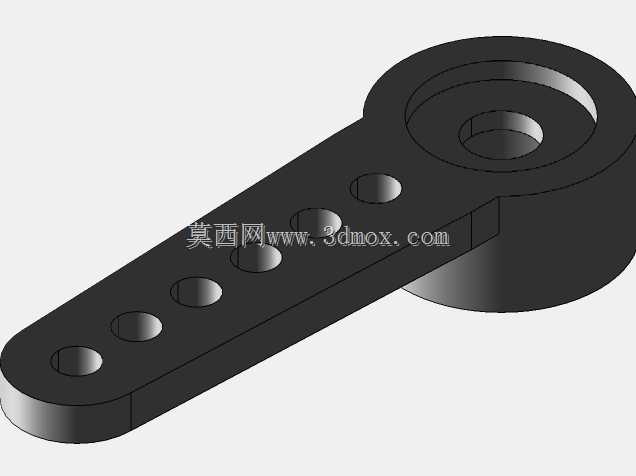

这款SG90小型伺服配套的摆臂结构件，是小型舵机动力输出端的核心配套传动部件，广泛应用在桌面级小型机械臂、航模舵面控制、智能小车转向机构、小型自动化演示装置、创客DIY智能硬件、教育类机器人实训平台等场景中，承担着将舵机输出轴的旋转扭矩传递到执行端的核心作用，是小扭矩伺服传动链路里不可或缺的连接构件。从实际使用场景来看，这类摆臂常被用于航模的副翼、升降舵角度控制，小型机械臂的关节角度传动，智能视觉追踪云台的俯仰、水平转向传动，以及各类需要小角度精准摆动的小型自动化结构中，能够适配绝大多数标准SG90规格舵机的输出轴安装位，满足低负载场景下的精准角度传动需求。在功能特性上，该摆臂采用长条形单臂结构设计，臂身沿长度方向均匀排布多个等距安装孔位，使用者可以根据实际传动行程、扭矩输出需求选择不同位置的孔位连接负载端连杆，灵活调整传动杠杆比：当选择靠近转轴端的孔位安装时，能够获得更大的输出扭矩，适合驱动稍重的负载；当选择远离转轴端的孔位安装时，能够获得更大的摆动线行程，适合需要大角度位移的执行场景。摆臂一端的圆形轴座带有标准的花键配合结构，能够和SG90舵机的输出花键轴紧密咬合，避免传动过程中出现打滑、空程的问题，保证角度控制的精准度。从设计思路来看，这款摆臂在结构设计上充分兼顾了轻量化与结构强度，整体采用等厚度平板式结构，在保证臂身刚性、避免传动过程中出现形变弯折的前提下，尽可能去除多余的结构重量，降低舵机的额外负载，提升舵机的响应速度与控制精度。臂身的安装孔位采用统一孔径设计，能够适配标准规格的微型连接螺丝与连杆接头，无需二次加工即可直接装配使用，降低了使用者的装配门槛。轴座位置的厚度略大于臂身厚度，进一步强化了和舵机输出轴配合位置的结构强度，避免频繁正反转切换时轴座位置出现开裂、磨损的问题，延长构件的使用寿命。在外形尺寸与安装边界上，这款摆臂的整体长度适配SG90舵机的常规摆动角度范围，当摆臂随舵机在0-180度范围内摆动时，臂身不会和舵机本体、周边安装结构产生干涉，使用者在设计整体安装结构时，仅需要以舵机输出轴轴心为圆心，以摆臂最大长度为半径预留出对应的扇形摆动空间，即可保证摆臂运行顺畅。轴座中心的花键孔位置带有定位标识，能够帮助使用者快速校准舵机中位，避免装配时出现角度偏差导致的舵机行程超限问题。臂身的所有安装孔位中心均处于同一条直线上，在计算传动行程时可以直接通过孔位到轴心的距离换算摆动线位移，大幅降低了传动结构的设计计算难度，非常适合创客快速原型搭建、学生工程实训、小型智能产品开发等场景使用，能够有效缩短结构搭建的周期，提升装配调试的效率。
