三通法兰式截止阀阀体结构设计

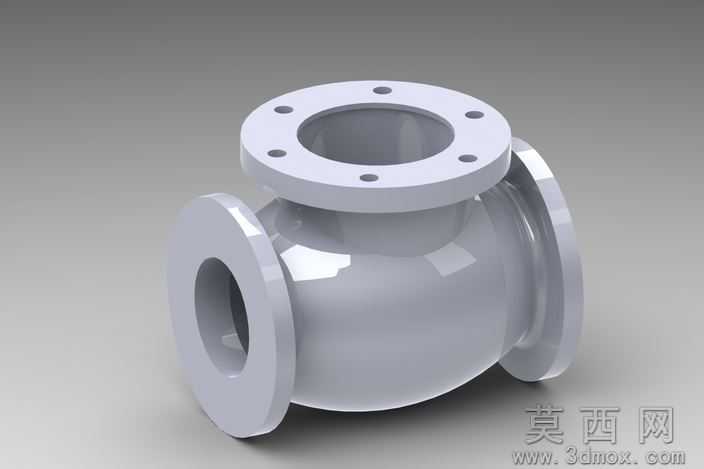

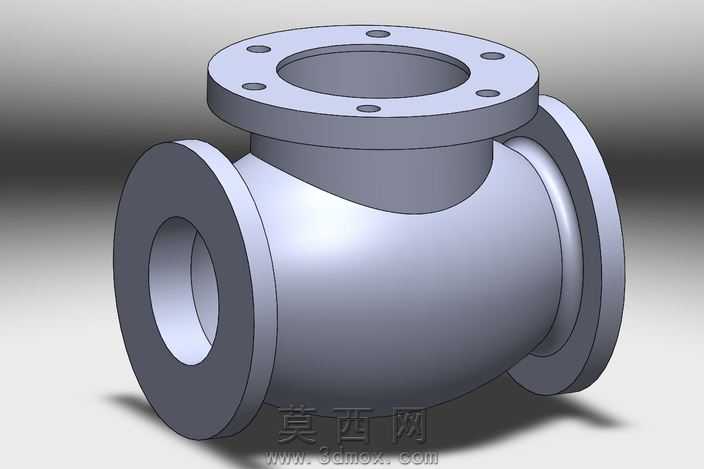

本作品为三通法兰式截止阀的阀体三维建模设计，建模过程依托专业三维设计软件完成，整体采用参数化建模思路，确保各结构尺寸可关联调整，便于后续适配不同通径、压力等级的设计需求。建模初期先梳理阀体的功能逻辑：作为截止阀的核心承压壳体，需要同时满足介质流通、阀瓣安装密封、外部管路连接三大核心功能，因此先绘制二维截面草图，精准勾勒出阀体的内腔流道轮廓、外壁过渡曲面以及三个法兰端的连接基准，通过旋转、拉伸等基础特征生成阀体的主体毛坯结构。针对三个法兰连接端，严格遵循法兰连接的标准尺寸规范，逐一绘制螺栓孔的分布圆周，通过阵列特征完成均匀分布的螺栓孔建模，同时对法兰端面的密封面结构做了精细化处理，预留出密封垫片的安装位置，保证后续装配后的密封性能。阀体的流道部分采用平滑圆弧过渡设计，避免介质流通时出现直角拐角造成的流阻增大、湍流冲刷等问题，建模过程中对内壁曲面做了连续性检查，确保曲面曲率过渡顺滑无突变。材质渲染阶段选用工业常用的铸钢材质效果，调整材质的反光度、粗糙度参数，还原金属铸件的真实质感，同时对法兰端面、流道内壁等机加工面单独赋予精加工金属材质，区分铸造毛坯面与机加工面的视觉差异，让模型的工艺表达更清晰。结构设计上充分考虑了阀体的承压性能，在阀体的壁厚设计上参照阀门设计标准做了等强度优化，在介质压力较高的腔体部位适当增加壁厚，在应力较小的连接部位做了轻量化处理，兼顾结构强度与材料成本控制。三个连接端的轴线保持垂直正交的位置关系，建模时通过基准轴、基准面的约束保证位置精度，避免后续装配时出现管路对接错位的问题。整体模型完成后经过干涉检查、结构壁厚分析，确认不存在结构干涉、壁厚过薄等设计缺陷，可直接用于后续的工程图纸生成、有限元仿真分析以及生产加工参考，完整还原了工业截止阀阀体的设计逻辑与结构细节。
