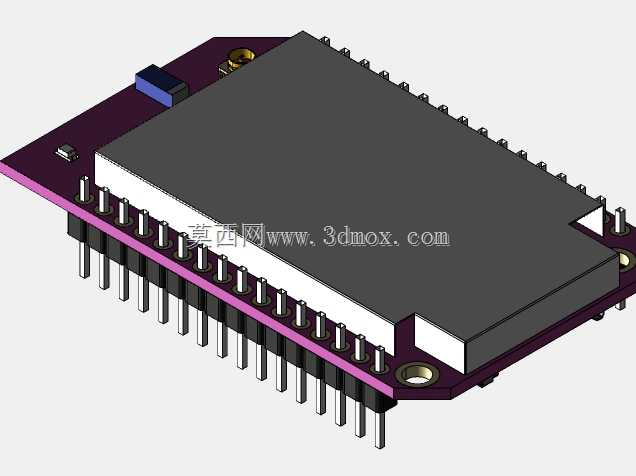

洋葱Omega2P嵌入式Linux单板计算机结构设计

　　在嵌入式硬件开发与小型智能设备集成场景中，这类紧凑型Linux单板是很多物联网终端、小型数据采集节点、边缘计算小单元的核心载体，区别于通用开发板的大尺寸设计，这款单板的结构设计完全围绕紧凑安装、快速对接外设的实际工程需求展开。从实际使用场景来看，这类单板常被集成到工业现场的小型传感采集节点、桌面级智能小设备、创客DIY的功能装置里，不需要额外搭载复杂的主控电路，直接通过板载排针就能对接各类传感模块、执行器件，大幅缩减整机的结构占用空间。

　　从结构设计思路上看，整个单板采用矩形PCB作为承载基底，核心主控芯片采用BGA类封装贴装在PCB正面核心区域，芯片周边预留了足够的焊接工艺间隙，避免回流焊过程中出现连锡、虚焊问题，同时芯片表面没有额外加装散热片，依托PCB本身的铜箔散热就能满足低功耗主控的持续运行需求，这也是低功耗嵌入式单板的典型设计逻辑，在满足散热要求的前提下尽可能压缩整体高度尺寸。板载的排针采用标准2.54mm间距直插排针，沿PCB两侧长边排布，排针引脚长度统一，既可以直接插在面包板上做原型验证，也可以通过排针焊接到自定义载板上实现永久固定，排针根部做了紫色阻焊层限位，焊接时能够避免焊锡流到PCB非焊接区域造成短路。

　　PCB板的边角位置设计了两个金属化安装孔，孔位做了沉铜处理，既可以用铜柱配合螺丝完成整机内部的固定安装，也能作为接地引脚对接设备外壳实现电磁屏蔽，安装孔的位置避开了板上所有走线与贴装器件，固定时螺丝不会挤压到周边元件造成损坏。板上除了核心主控之外，还贴装了小型存储芯片、电源管理器件，板边位置预留了微型USB类接口的焊盘位置，同时搭载了一个小型复位按键，按键高度略高于主控芯片顶面，不会因为安装挤压出现误触发。PCB的边缘做了圆角处理，避免组装过程中板边毛刺划伤操作人员或者划破线材绝缘层，板上所有贴装元件的高度都控制在统一阈值内，保证整个单板的最大厚度不超过排针引脚的长度，方便在紧凑的设备壳体内安装。

　　从安装边界来看，整个单板的长宽尺寸适配标准双列直插排针的排布宽度，安装时只需要预留排针长度的插装空间，加上安装孔的固定余量，不需要额外预留过多的操作空间，对于内部空间紧张的小型智能设备来说，这种尺寸设计能够最大化利用壳体内的有效空间。排针的引脚定义完全兼容通用嵌入式扩展板的标准定义，结构设计时也考虑了对接扩展板的对位需求，排针两侧的丝印层标注了引脚序号，组装时能够快速对位，避免插反造成电路烧毁。板上的电源输入引脚位置做了加宽走线处理，能够承载更大的供电电流，满足外接多个传感模块时的供电需求，对应的PCB区域也做了加厚铜箔设计，长时间大电流供电时不会出现过热问题。

　　在实际设备集成过程中，这类单板的结构设计不需要额外设计复杂的固定支架，直接通过两个安装孔就能完成固定，排针直插的连接方式也省去了大量接线工作，只需要将对应的功能引脚对接外设即可，对于快速原型开发、小批量设备试制来说，这种结构设计能够大幅缩短结构开发周期，不需要为单板单独定制复杂的固定结构。同时单板的整体重量很轻，即使是在便携式设备、可移动小型装置上使用，也不会因为震动出现接插件松动的问题，排针的插接强度足够应对常规工业现场的震动工况，不需要额外做加固处理。板上的元件布局遵循了信号流向的设计逻辑，高频信号走线集中在主控周边，电源走线沿板边排布，避免信号之间的互相干扰，对应的结构上也没有在高频区域放置金属件，减少信号屏蔽问题。
