双排链轮式双链传动齿轮结构设计

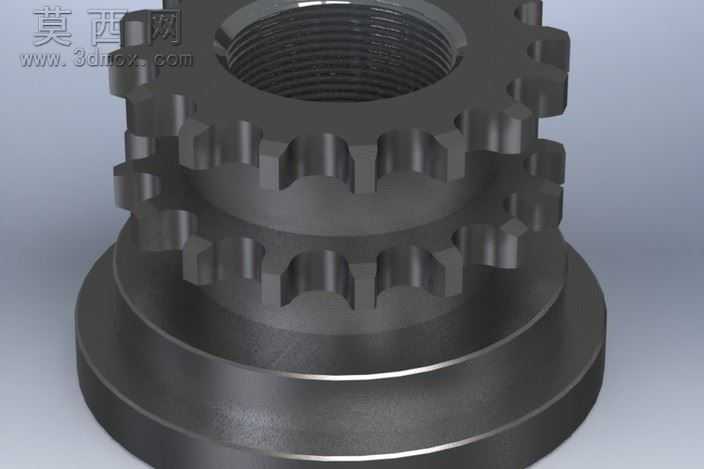

该作品为双链齿轮三维建模成果，建模过程中首先依据链传动啮合参数完成齿廓曲线的精准绘制，通过参数化约束保证每一个轮齿的齿形、齿距、齿厚均符合双链啮合的公差要求，避免传动过程中出现跳齿、卡滞问题。模型采用分层式结构设计，上层与下层轮齿沿轴向错位排布，可同时与两根并排的传动链条实现稳定啮合，相较于单排链轮结构，能够承载更大的传动扭矩，适配重载传动场景的使用需求。中心孔区域设计有内螺纹结构，可直接与带外螺纹的传动轴实现螺纹紧固连接，无需额外加装键槽或锁紧构件，简化了装配流程，提升了部件集成度。底部的圆盘式基座结构可作为轴向定位基准，安装时可贴合机架端面完成轴向限位，防止齿轮工作过程中出现轴向窜动。渲染阶段采用金属哑光材质模拟合金钢锻造零件的真实质感，对齿面、螺纹牙型、基座端面分别设置不同的粗糙度参数，齿面区域添加细微的切削纹理还原机加工痕迹，基座端面设置均匀的氧化层质感，整体光影效果突出零件的金属厚重感与加工精度。设计过程中重点考量了双链同步啮合的同轴度要求，上下两排轮齿的同轴度公差控制在0.02mm以内，保证两根链条传动时线速度一致，避免出现链条受力不均、磨损过快的问题；同时对齿根位置做了圆角过渡处理，降低应力集中系数，提升齿轮的抗疲劳寿命，可广泛应用于输送设备、农业机械、轻工机械等需要双链同步传动的场景。
