工业设备防护盖板结构三维设计

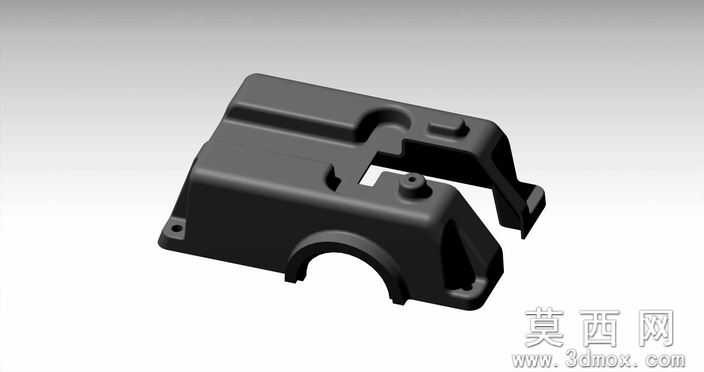

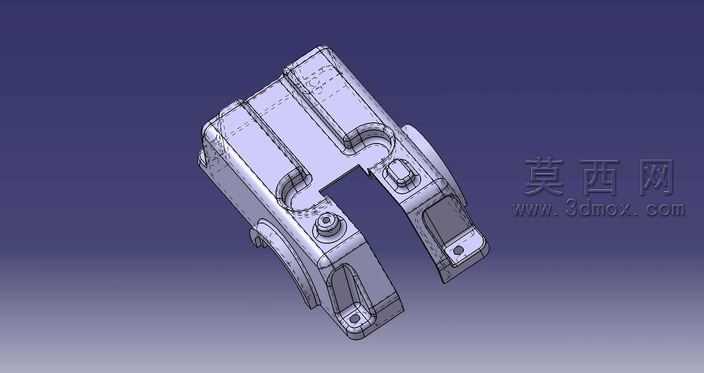

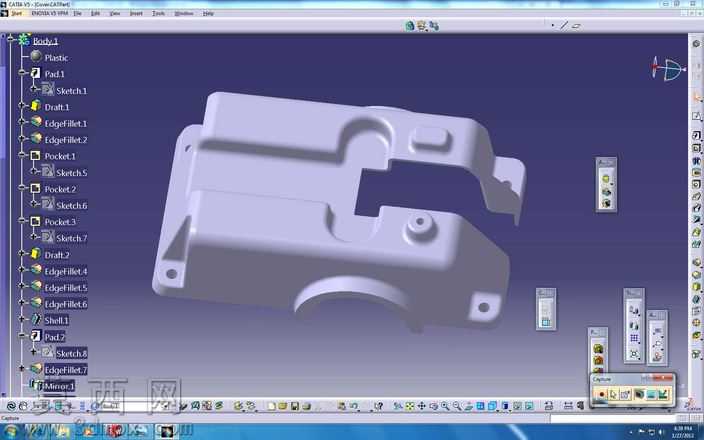

本作品为工业设备配套的防护盖板结构三维设计，采用主流三维建模软件完成全参数化构建，建模过程严格遵循机械设计规范，从基础草图绘制开始，依次通过凸台拉伸、切除开槽、边倒圆、孔位定位等特征操作逐步成型，完整还原了盖板的所有结构细节。模型整体采用一体化壳体结构设计，主体轮廓为适配设备安装位的异形造型，表面设置有多处定位凸台与避让凹槽，既能够精准匹配设备内部组件的排布空间，避免与内部运动部件、电气元件发生干涉，又可以通过凸台结构提升盖板自身的结构强度，减少外力作用下的形变概率。盖板边缘分布有多个带沉头的安装孔位，孔位尺寸与安装间距均按照通用工业装配标准设定，可直接配合标准紧固件完成快速装配，无需二次打孔加工。针对设备的走线与散热需求，盖板中部预留有规整的通槽结构，通槽边缘做了圆弧过渡处理，既可以避免锐边划伤操作人员或线缆表皮，也能够优化结构应力分布，降低槽位周边的应力集中系数。盖板下半部分设计有弧形避让结构，完美适配设备侧方的圆形部件轮廓，实现紧密贴合的防护效果，同时盖板表面的小型圆柱定位柱可与设备上的对应定位孔配合，进一步提升装配精度，防止盖板使用过程中出现移位。建模过程中对所有棱边均做了不同半径的圆角处理，既符合工业产品的安全设计要求，去除锐边毛刺风险，也让整体外观更加流畅协调。模型的壁厚设计均匀合理，兼顾了防护强度与轻量化需求，可适配注塑、钣金冲压或3D打印等多种加工工艺，不同工艺下均可通过调整参数快速生成适配的生产模型。整个模型的特征树逻辑清晰，所有参数均可编辑调整，使用者可根据实际设备的尺寸需求快速修改对应参数，生成适配不同型号设备的盖板结构，无需重新从零开始建模，大幅提升设计复用效率。模型完成后经过干涉检查与结构验证，所有配合面的公差设定均符合通用机械装配要求，可直接用于后续的工程图生成、装配模拟与加工生产环节。
