家用手持电吹风外观结构三维设计

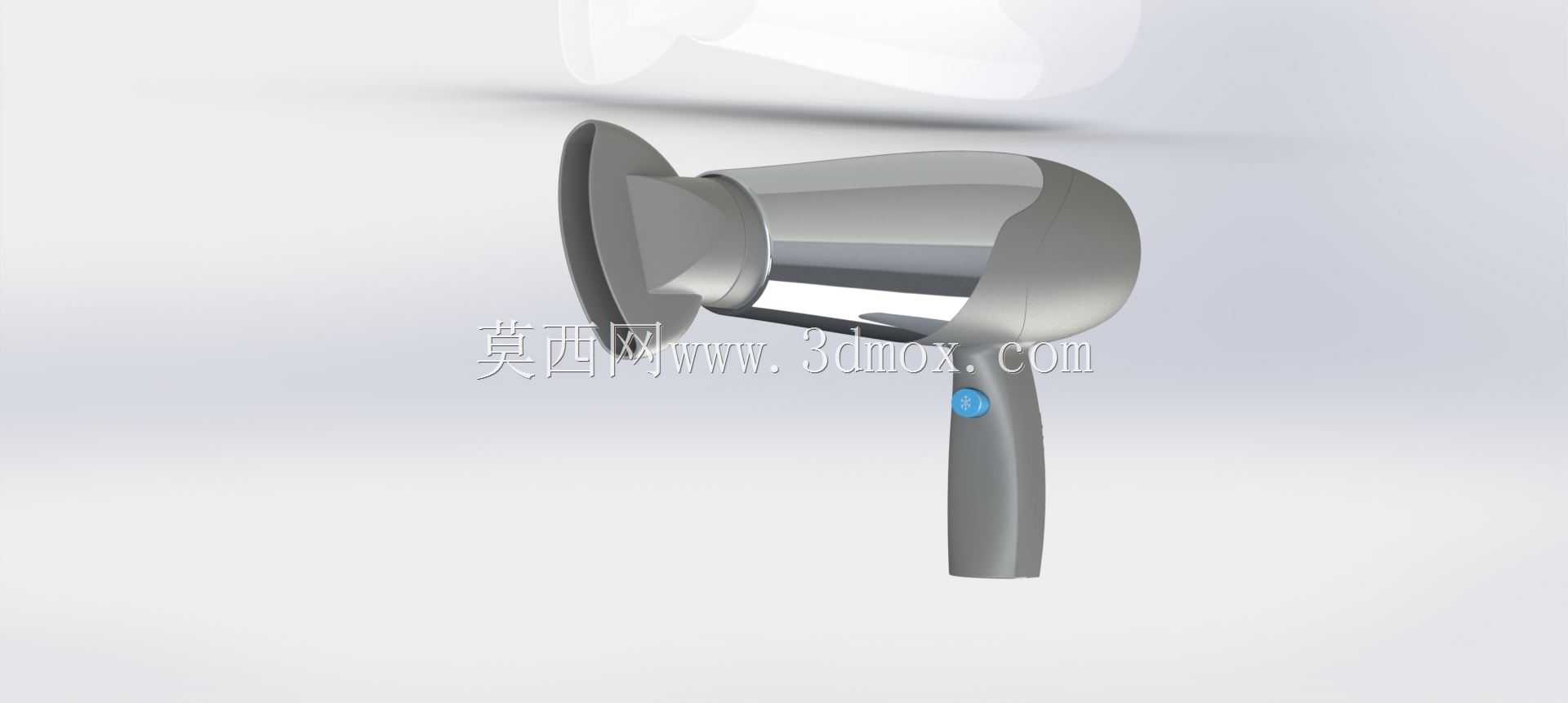

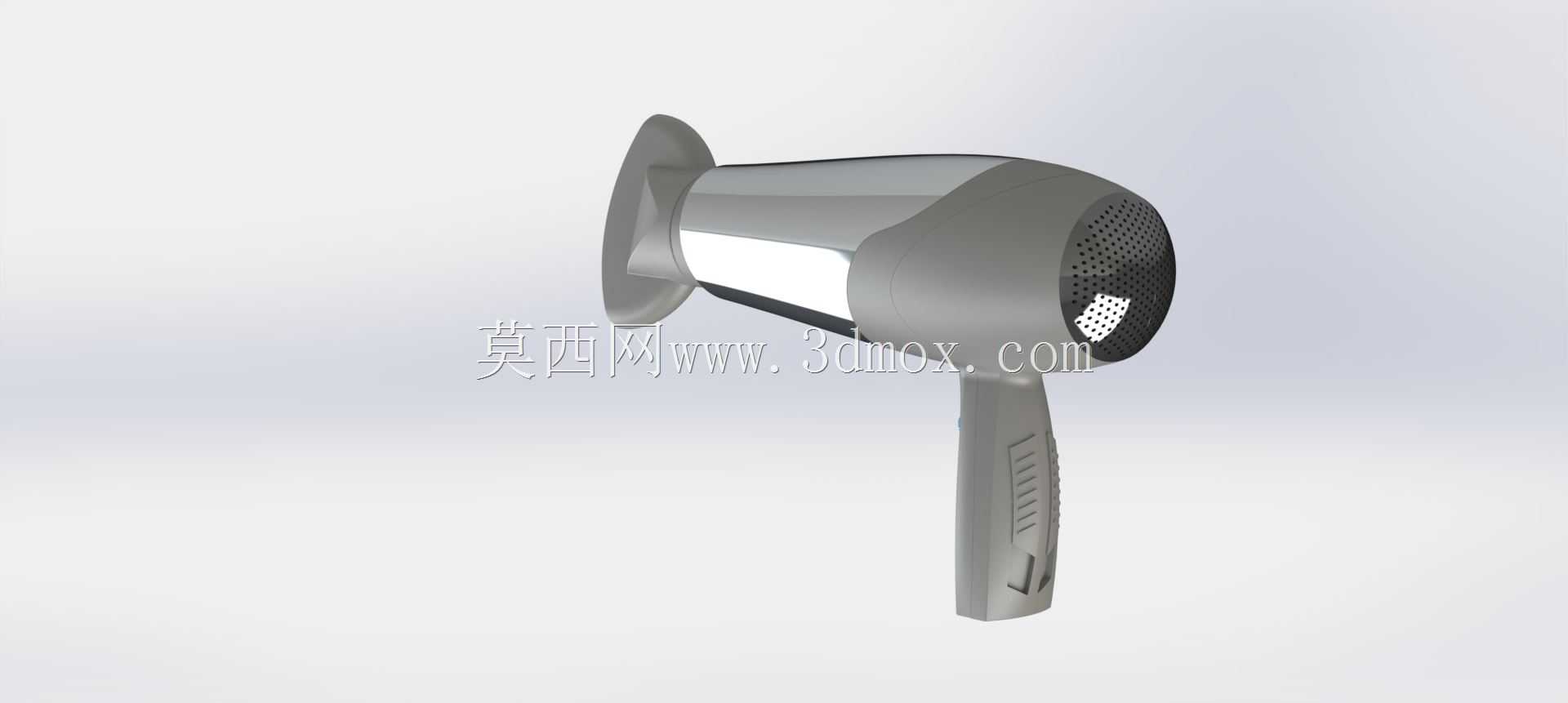

　　日常个护场景中，手持电吹风是理发门店、家庭卫浴、酒店客房等场景的高频使用电器，核心用途是通过定向气流完成湿发干燥、发型定型作业，部分场景下也可用于小型工件的局部快速风干、热缩管加热等临时作业。本次设计的手持电吹风采用主流的枪式握持结构，整体重心落在手柄握持区域，单手握持时手腕受力均匀，长时间举持作业不易产生疲劳感。

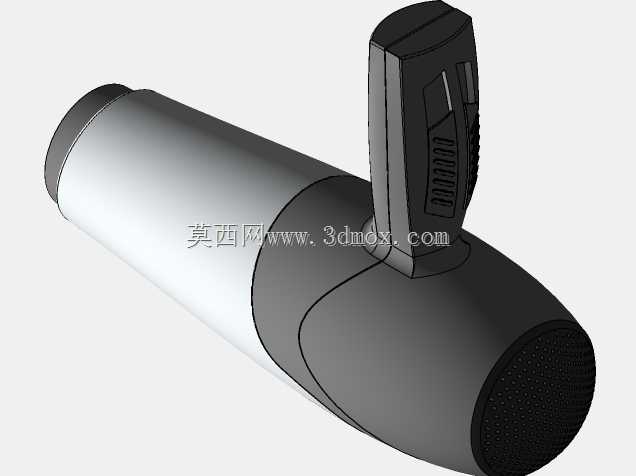

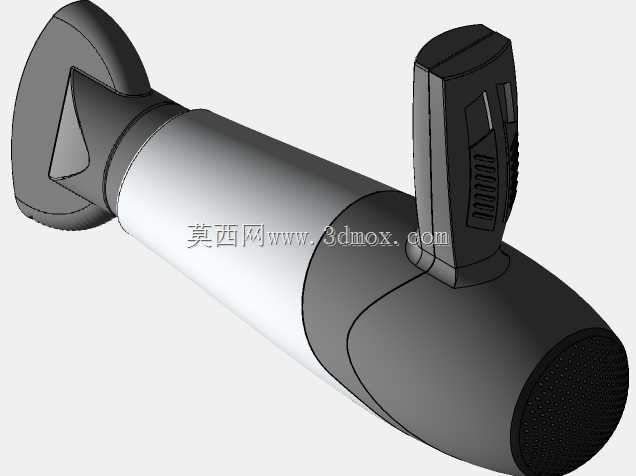

　　从功能特性来看，该结构预留了进风端防护网、出风端导流格栅、手柄按键安装位、内部风道腔体的完整装配空间，进风端设置在风筒尾部，采用密集格栅结构，既可以保证进风流量满足风机工作需求，又能避免发丝、大颗粒杂物被吸入风道损伤内部风机与加热组件；出风端的导流孔采用环形阵列排布，中心区域预留了负离子发射端或者温控传感器的安装位，可适配不同配置的产品功能需求。手柄区域做了贴合手掌弧度的曲面过渡，表面预留的防滑筋条位置符合手指握持时的自然贴合角度，按键布置在手柄拇指自然触碰的区域，操作时无需调整握持姿势即可完成档位切换。

　　设计过程中优先考虑了实际装配的干涉问题，风筒主体与手柄的连接位置做了圆弧过渡，内部预留了走线空间，可容纳电源线、加热组件连接线、控制线路的排布，避免装配时出现线材挤压、弯折半径过小导致的线皮破损风险。外形尺寸方面，风筒主体长度控制在常规手持设备的合理区间，直径适配常规风机与加热组件的安装尺寸，手柄长度满足成年人手掌全握持的需求，整体安装边界不会与常规的卫浴置物架、酒店吹风机挂架产生尺寸冲突，可直接适配多数现有壁挂支架的安装尺寸。

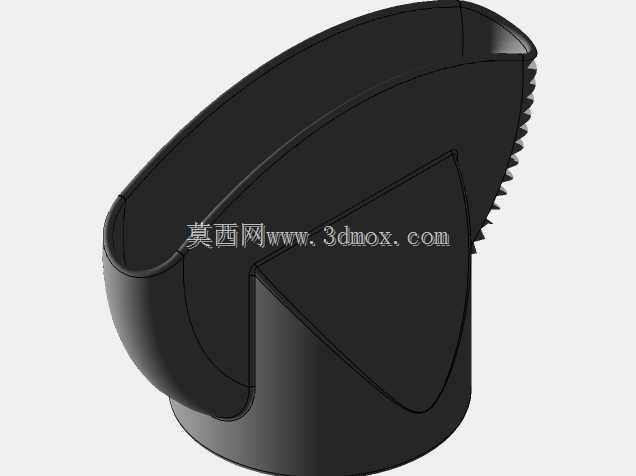

　　结构设计上，风筒外壳采用上下分壳的装配方式，连接卡扣位置布置在壳体内部边缘，装配后外观无外露螺丝孔，保证外观整体性的同时，也能减少日常使用时水渍、灰尘进入壳体内部的概率。出风端的防护格栅与风筒壳体采用卡扣连接，便于后期拆卸清理积尘，进风端的滤网采用可拆卸结构，用户可定期拆下清理附着的毛发与灰尘，维持进风效率，避免进风不畅导致的设备过热问题。手柄底部预留了电源线防弯折护套的安装位，可避免电源线在手柄根部反复弯折导致的线芯断裂问题，提升设备的长期使用可靠性。

　　针对实际使用中的握持舒适度，手柄的截面采用椭圆形设计，相较于圆形截面更不容易在握持时产生滑动，表面的防滑筋条深度控制在合理范围，既可以增加握持摩擦力，又不会因为筋条过于突出导致握持时产生硌手感。风筒与手柄的夹角经过反复调整，使用时风筒出风方向自然对准发丝区域，无需刻意抬高手腕调整角度，适配多数用户的使用习惯。内部风道采用顺滑的曲面过渡，没有突兀的折角结构，可以减少气流在风道内部的紊流与风噪，提升使用时的静音表现。
