六臂指尖旋转解压陀螺结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:572270
  • 六臂指尖旋转解压陀螺结构设计
  • 六臂指尖旋转解压陀螺结构设计
  • 六臂指尖旋转解压陀螺结构设计
  • 六臂指尖旋转解压陀螺结构设计
  • 六臂指尖旋转解压陀螺结构设计
  • 六臂指尖旋转解压陀螺结构设计
  • 六臂指尖旋转解压陀螺结构设计
  • 六臂指尖旋转解压陀螺结构设计
  • 六臂指尖旋转解压陀螺结构设计

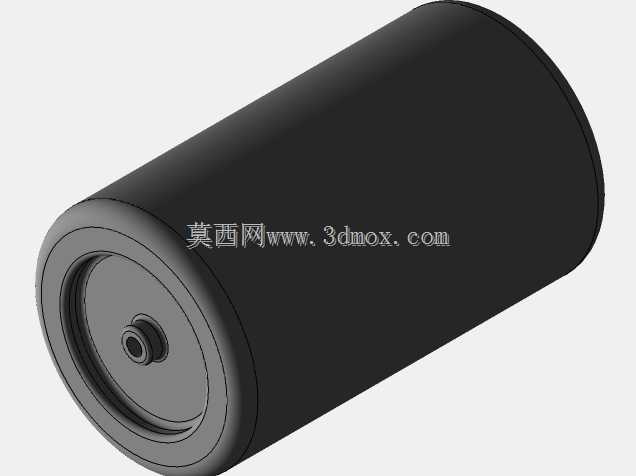

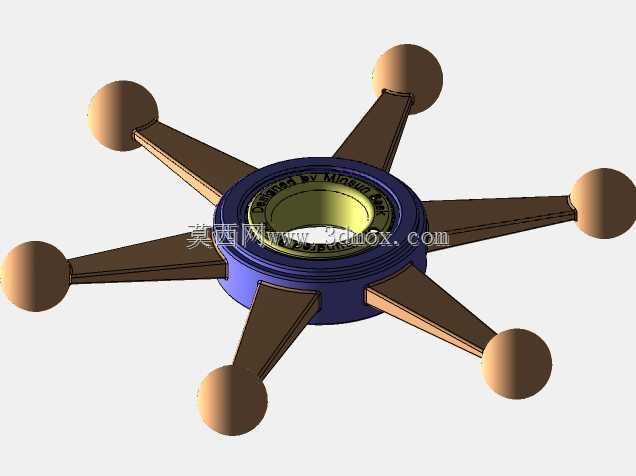

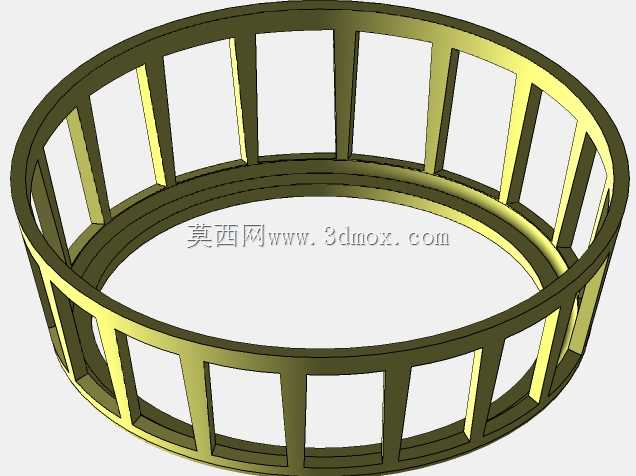

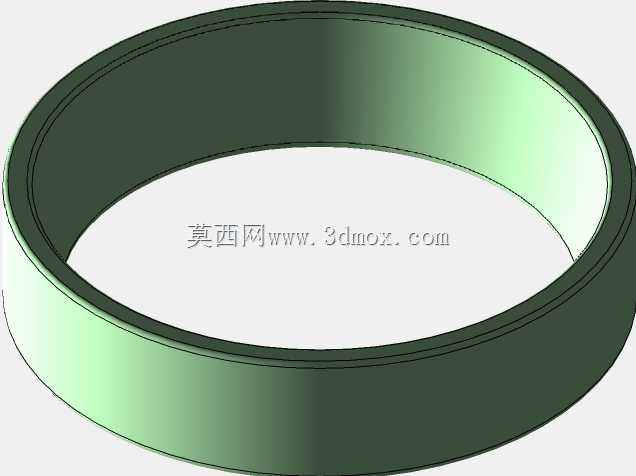

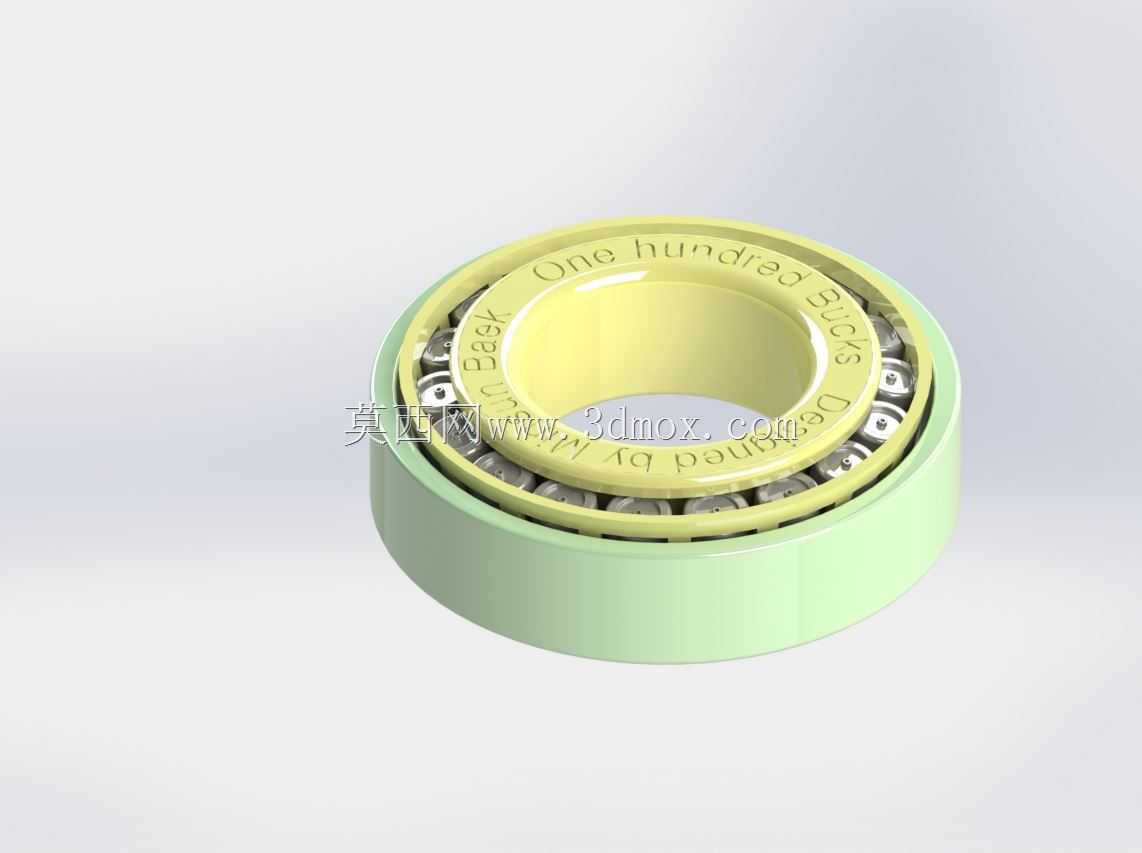

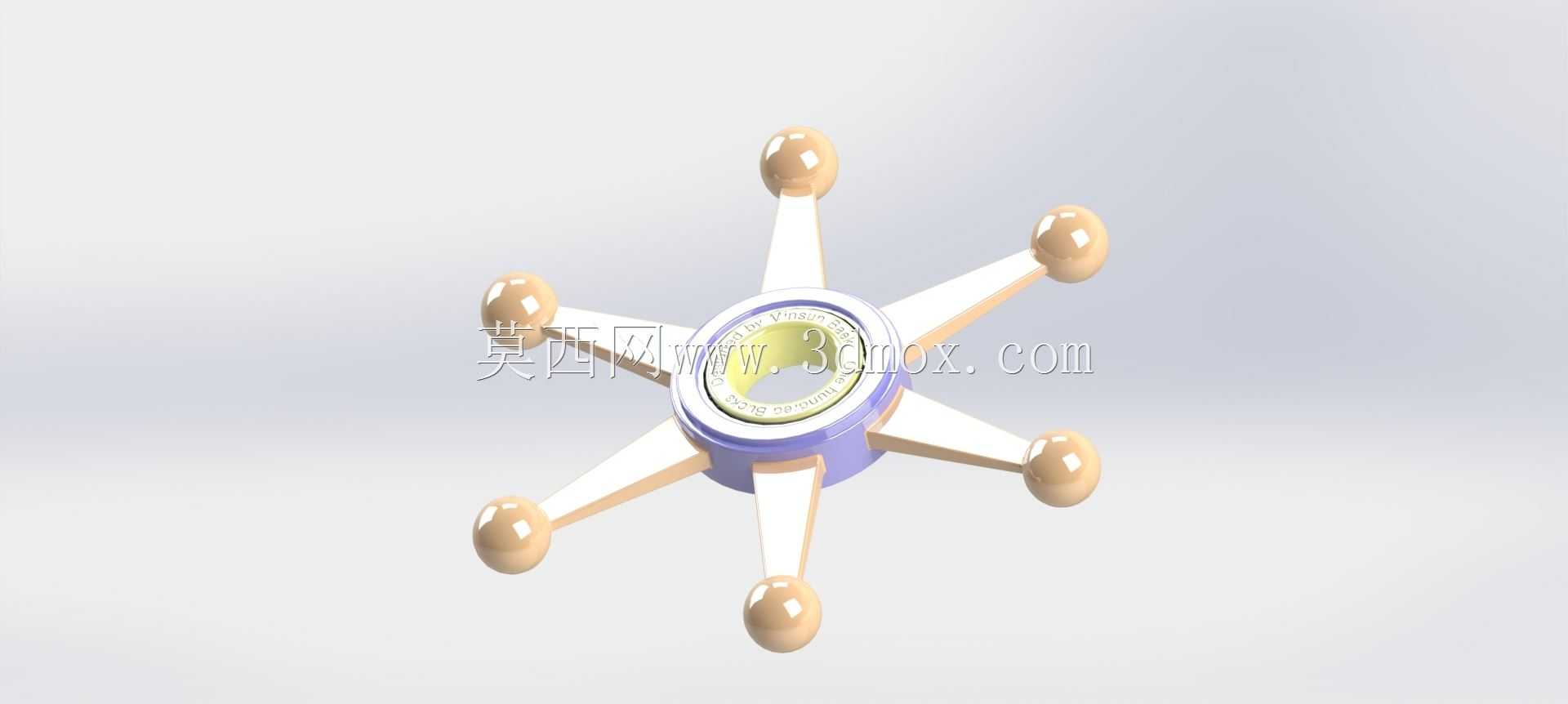

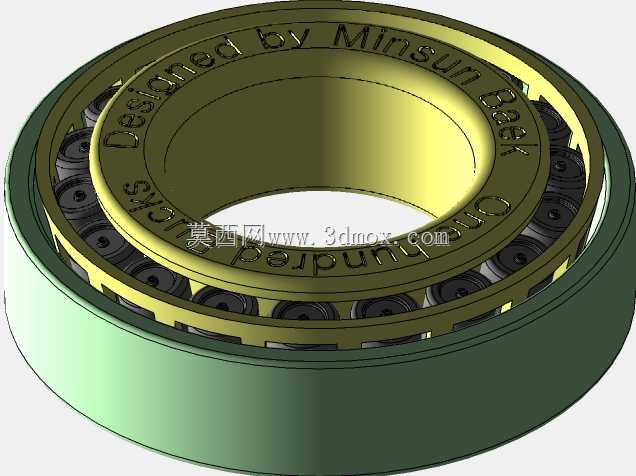

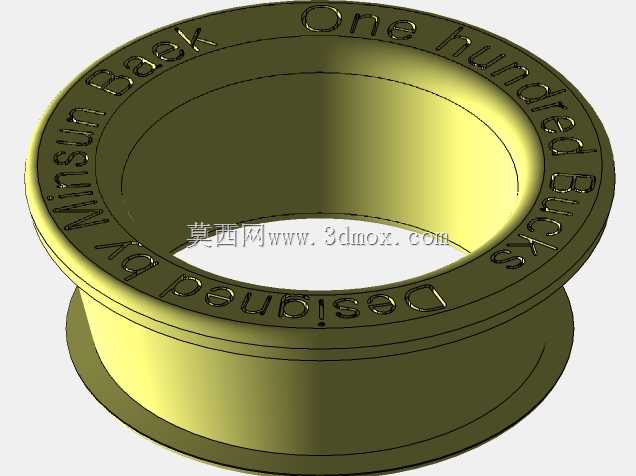

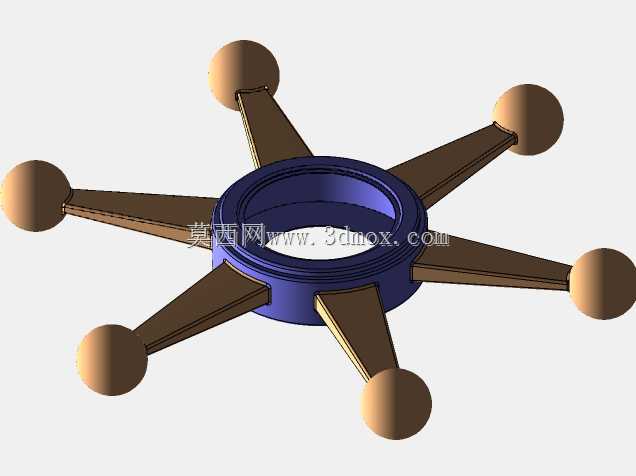

  这款六臂旋转把玩件的核心功能是通过低阻尼旋转实现指尖把玩的解压效果,核心转动副采用标准深沟球轴承作为旋转支撑,轴承内圈为固定握持位,外圈与六臂支撑骨架过盈配合,保证转动过程中无径向窜动。从结构设计逻辑来看,六臂采用中心对称均布布局,相邻臂夹角为60度,这种布局能让旋转过程中质量分布完全均匀,避免偏心带来的抖动问题,每个臂的末端设置球形配重块,配重块采用与臂身一体化的结构设计,无需额外装配紧固件,既减少了装配工序,也避免了高速旋转时连接件脱落的风险。

  从实际使用场景出发,这类旋转把玩件主要用于日常办公间隙的手部放松,通过指尖拨动实现持续旋转,因此转动阻尼的控制是设计核心,轴承选型时优先选用径向游隙符合P0级精度的标准轴承,配合面的公差选择基孔制过渡配合,既保证外圈与骨架的连接强度,又不会对轴承滚道造成额外预紧力,避免旋转阻力增大。臂身的截面采用渐变式设计,靠近轴承安装位的根部截面厚度更大,向末端配重块逐渐收窄,这种变截面设计在保证整体结构强度的前提下,尽可能降低了非配重区域的质量占比,让更多质量集中在旋转半径最大的末端位置,提升旋转时的转动惯量,延长单次拨动后的旋转时长。

  外形尺寸方面,整体旋转外径控制在75mm左右,中心轴承安装位的直径适配标准608轴承尺寸,即内孔8mm、外径22mm、厚度7mm,这个尺寸边界刚好适配单手握持的操作空间,不会因为尺寸过大导致握持不便,也不会因为尺寸过小导致配重不足、旋转时长过短。安装边界上,轴承与骨架的配合段设置1.2mm的轴向定位台阶,装配时轴承端面与台阶面完全贴合,保证轴承安装的同轴度,避免旋转时出现端面跳动。每个末端球形配重的直径为10mm,球面做光滑过渡处理,没有尖锐棱角,握持接触时不会产生硌手的问题,臂身与配重球的连接位置做R3的圆角过渡,减少应力集中,避免跌落时连接位置发生断裂。

  从结构可靠性角度考虑,六臂骨架的壁厚均匀控制在2.5mm,既满足注塑成型的工艺要求,避免壁厚不均导致的缩痕问题,也保证了臂身的抗弯折强度,日常把玩时的正常施力不会造成臂身变形。中心轴承安装位的外圈设置0.2mm的装配导向倒角,方便轴承压装时的对位,压装过程中采用端面压装的方式,避免压力直接作用在轴承滚动体上,损伤轴承精度。旋转过程中,整体结构的动平衡精度控制在G2.5级以内,高速旋转时不会产生明显的振感,握持时的手感更加平稳。

  这类旋转结构的设计思路同样可以延伸到小型旋转展示台、低阻尼转动连接件等场景,核心的对称配重布局、轴承配合公差设计、变截面强度优化逻辑,都可以为同类小型旋转结构的设计提供参考,尤其是在需要兼顾转动时长、结构强度、握持手感的小型旋转件设计中,这种中心轴承加均布配重臂的结构形式,具备较高的结构合理性,零件数量少,装配难度低,适合批量生产。
