手动驱动式曲柄传动操作组件

项目分类:通用机械零部件 发布时间:2022-03-03 ID:572310
  • 手动驱动式曲柄传动操作组件
  • 手动驱动式曲柄传动操作组件
  • 手动驱动式曲柄传动操作组件

  这类手动曲柄组件常出现在需要小行程手动调节、无动力源场景的设备上,比如小型试验台的进给调节、老式机床的微调机构、教学演示教具的动力输入单元,甚至部分便携起重设备的应急手动驱动端,都能见到同结构构件的身影。它的核心作用是把人手施加的圆周摇动力,转化为输出轴的旋转扭矩,相比直推式的手动操作,曲柄结构能利用力臂放大输入力矩,操作人员用较小的握力就能带动后端负载转动,尤其适合需要频繁手动微调、负载阻力不大的传动环节。

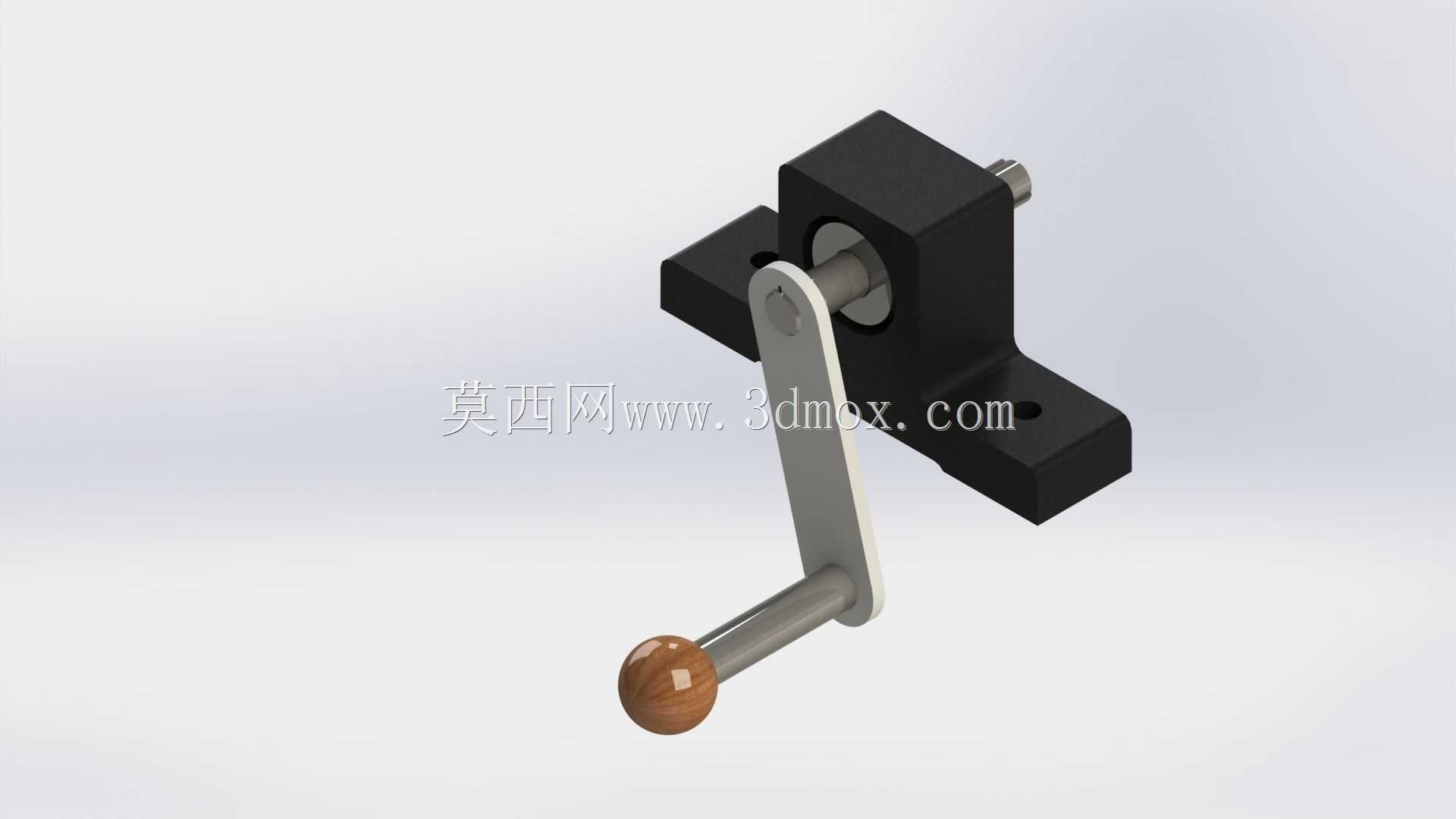

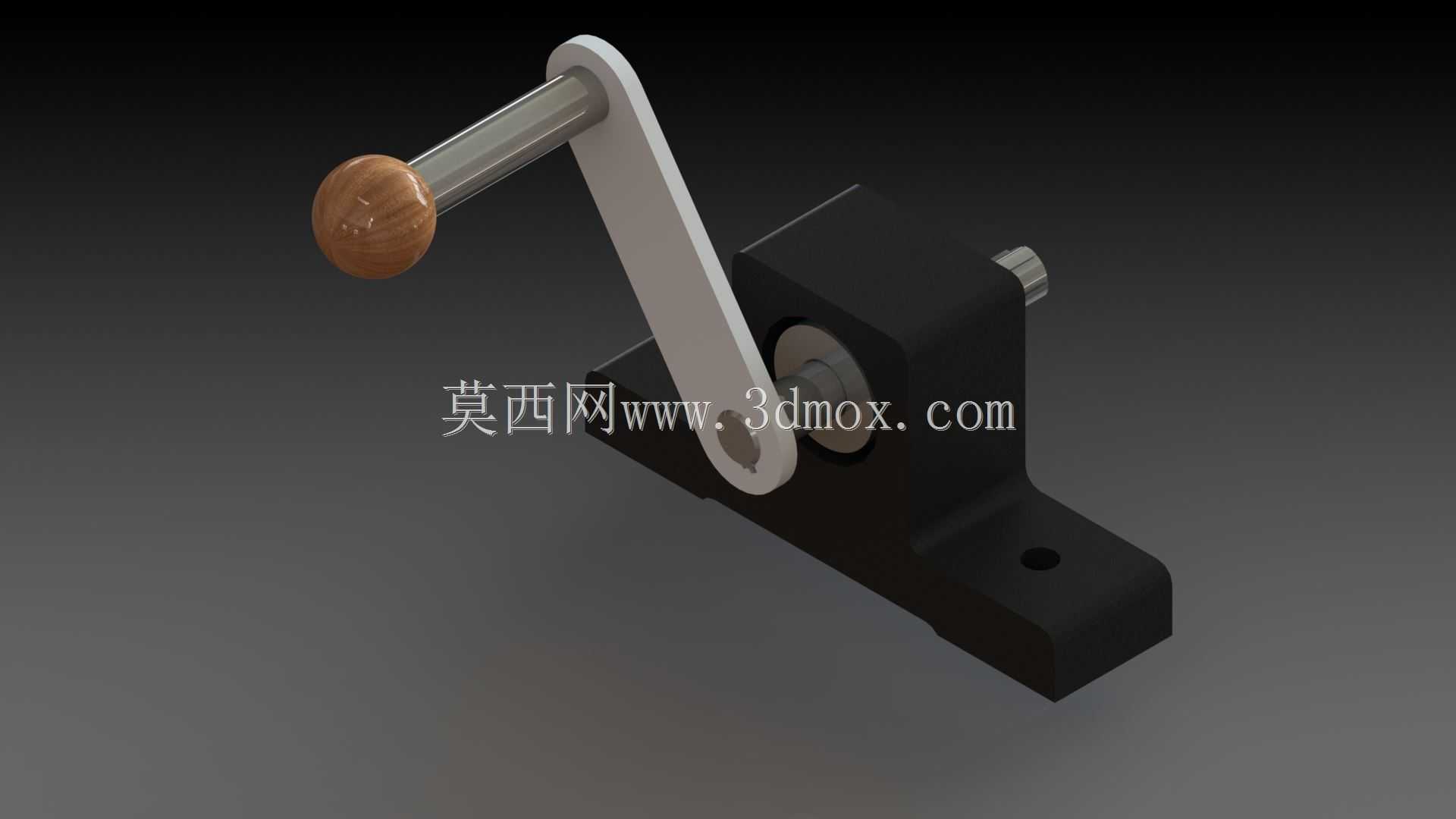

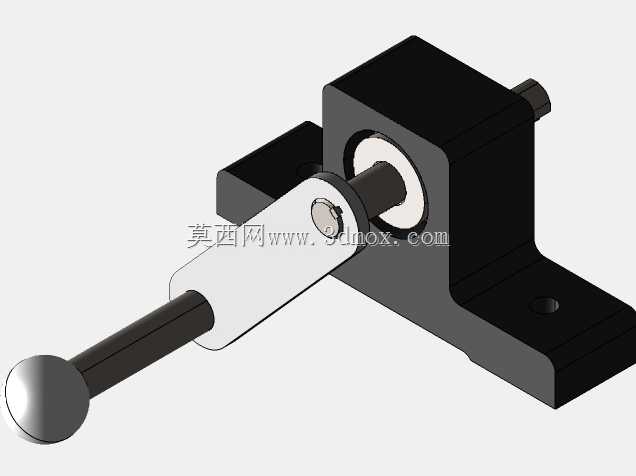

  从结构功能来看,整套组件分为握持端、力臂杆、支撑座、输出轴四个核心部分。握持端采用球形握把设计,和金属杆之间做了转动配合,摇动手柄时握把可以在掌心自主转动,避免操作时磨手,长时间操作也不会因为相对摩擦造成手部不适;力臂杆采用扁平金属结构,两端分别连接握把转轴和支撑座内的曲柄销,力臂长度经过力矩匹配,既不会因为力臂过长导致操作时晃量过大,也不会因为力臂过短造成操作费力,常规成年人单手握持转动时,输出轴端可以获得足够的驱动扭矩。支撑座是整套组件的安装基准,底部做了带安装孔的凸台结构,安装时可以通过螺栓直接固定在设备的安装面板上,座体内嵌了滑动轴承套,曲柄销和输出轴的连接部位藏在支撑座内部,既可以避免外露的传动部位夹入杂物造成卡滞,也能防止操作人员误碰到转动的连接部位造成安全隐患。输出轴端做了标准的轴径设计,可以直接和后端的传动齿轮、丝杠或者带轮连接,不需要额外做转接加工,适配性较强。

  设计这类构件的时候,首先要确认的是安装边界尺寸:支撑座的底部安装孔距要匹配设备预留的安装位,输出轴的伸出长度要刚好能和后端传动件对接,不能过长造成轴端悬臂量过大引发抖动,也不能过短导致传动件无法装卡到位。其次要校核力臂的长度和握持端的回转半径,回转半径不能超过操作人员手部舒适操作的范围,一般控制在100到150毫米区间,转动时握把的运动轨迹不会和设备上的其他操作部件产生干涉。另外要考虑转动副的磨损问题,支撑座和曲柄销的配合部位要预留润滑脂填充空间,长期使用时可以定期注油保养,减少转动阻力和零件磨损;握把和连接杆的配合间隙要控制在合理范围,既不能过松造成操作时旷量过大,也不能过紧导致握把无法自主转动。

  实际选型使用时,还要注意这套组件的负载上限,它只适合手动驱动的小负载场景,不能用它替代动力传动的曲柄结构,也不能在输出轴端加装额外的加长杆强行增大力矩,否则会造成力臂杆弯曲、支撑座轴承碎裂的问题。安装时要保证支撑座的安装面和输出轴的垂直度,否则转动过程中会出现别劲的情况,不仅操作费力,还会加速配合部位的磨损。如果用在有粉尘或者切削液的设备场景,还可以在支撑座的轴伸部位加装防尘密封圈,避免杂物进入配合间隙影响转动顺畅度。
