24V方形法兰直流齿轮减速马达结构

　　这款直流齿轮马达采用方形法兰安装结构，输出轴为单出轴圆柱轴伸，整体结构将直流驱动单元与齿轮减速箱集成于一体，在小型自动化设备、民用电动装置、小型传动机构中应用广泛。从实际选型适配角度看，这类24V供电的齿轮马达常被用于小型输送线的驱动端、自动售货机的出货机构、智能仓储的小型分拣拨杆、电动窗帘的驱动单元、摩托车附属电控装置等场景，这类场景普遍对安装空间有严格限制，同时需要电机在低转速下输出足够扭矩，直流行星或平行轴减速结构刚好能匹配这类需求，通过齿轮组的减速增扭作用，把直流电机本体的高转速低扭矩输出，转化为适配负载的低转速大扭矩动力。

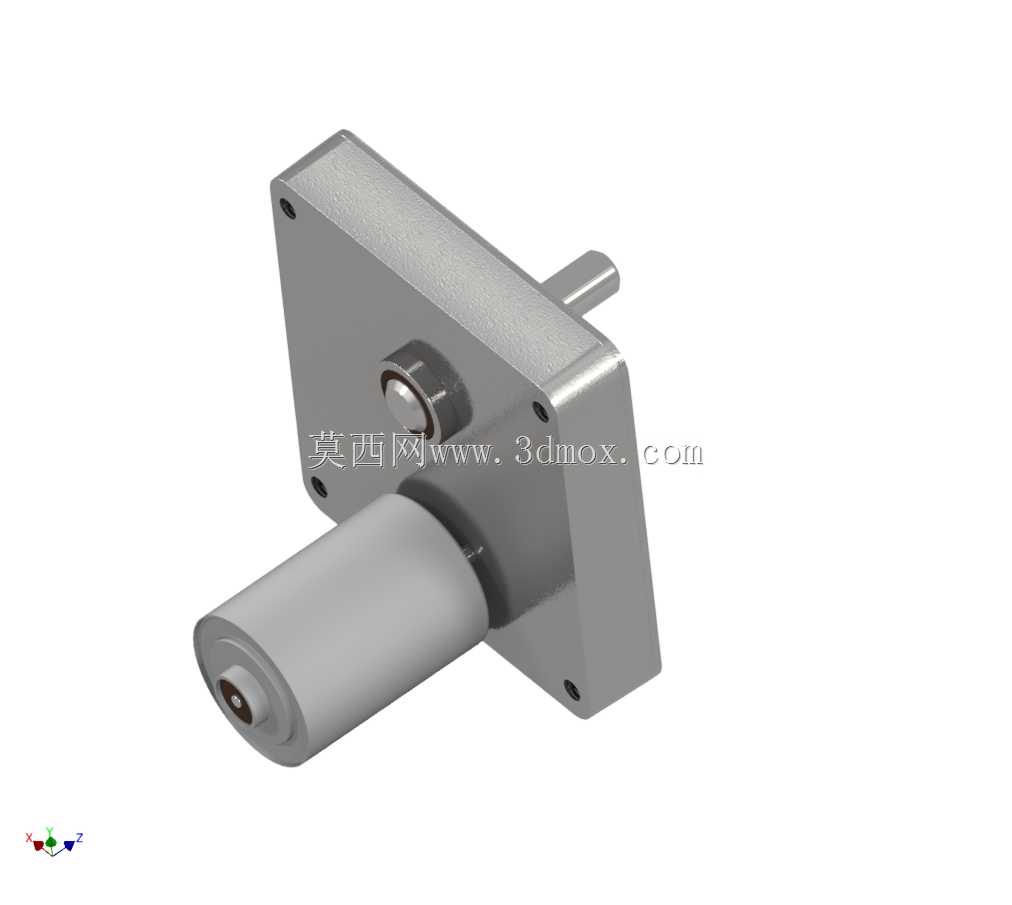

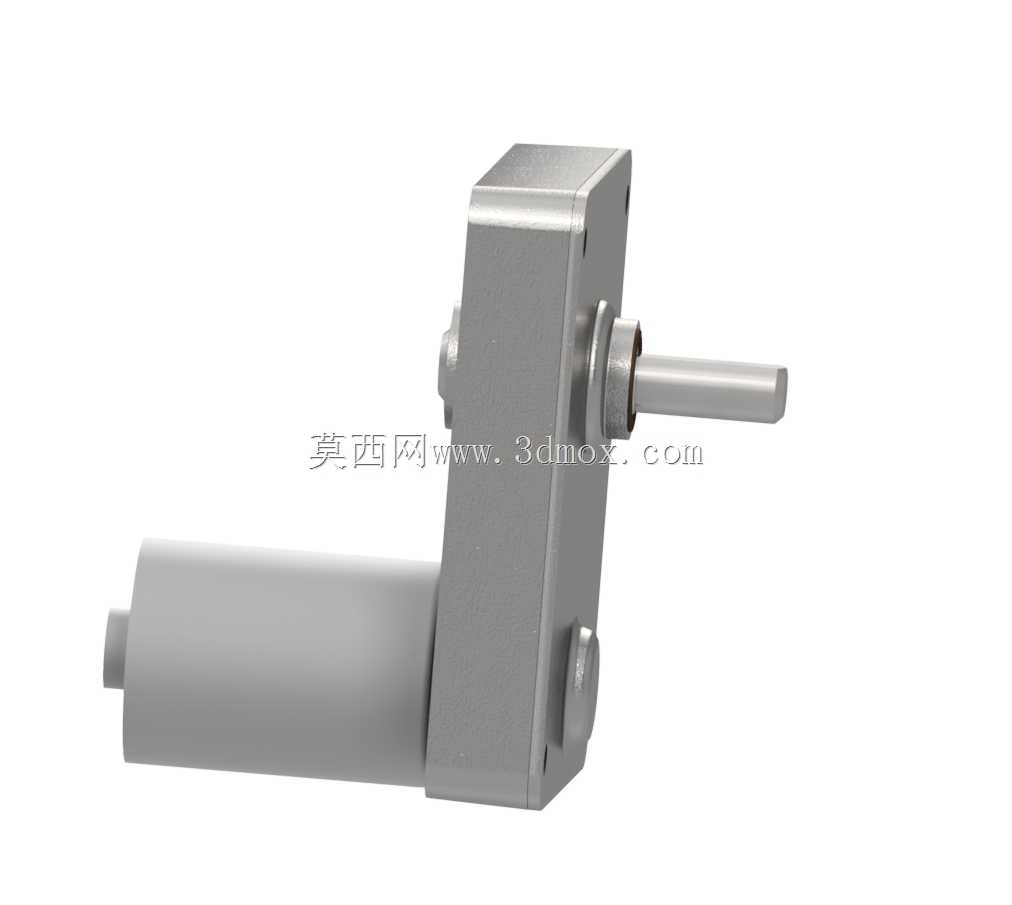

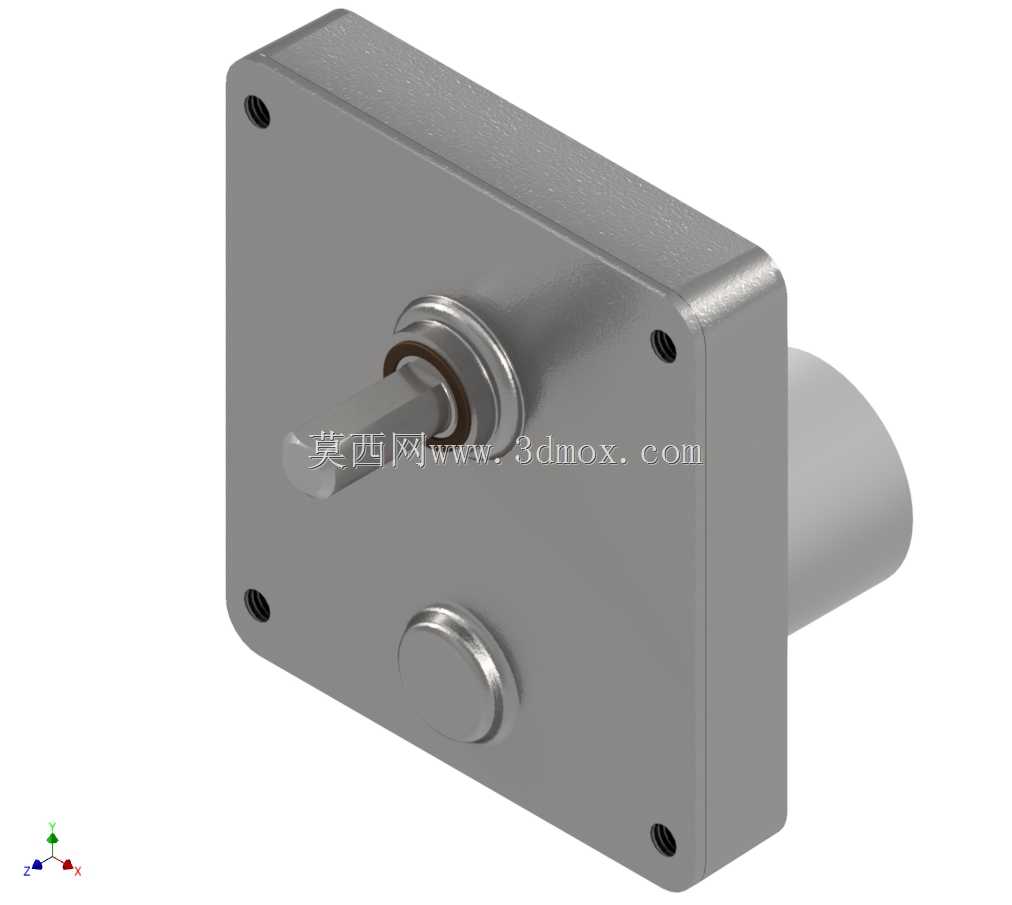

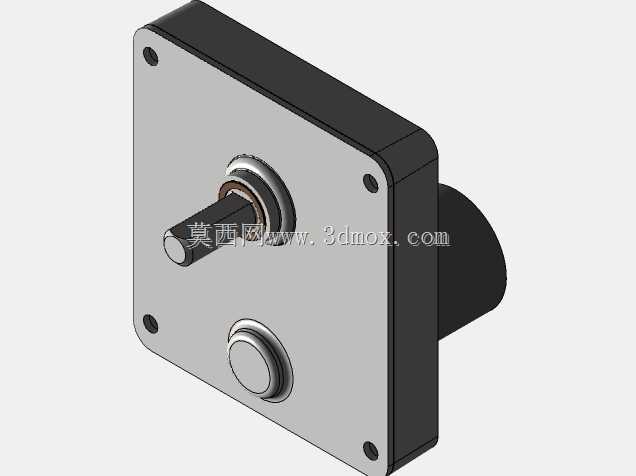

　　从结构设计思路来看，方形法兰的安装面预留了四个对称布置的安装螺孔，安装时可直接通过螺栓将马达固定在设备的安装立板上，不需要额外制作转接支架，能大幅缩减装配环节的加工工作量；输出轴端设置了轴用挡圈与密封衬套，既可以限制输出轴的轴向窜动，也能阻挡外界粉尘、水汽进入减速箱内部，提升设备在多尘、轻度潮湿工况下的运行可靠性。减速箱壳体采用压铸铝合金材质，兼顾结构强度与轻量化需求，壳体表面做了哑光喷塑处理，能避免长期使用过程中出现锈蚀问题，尾部的直流电机段与减速箱通过止口定位配合，保证电机输出轴与减速箱输入齿轮的同轴度，减少齿轮啮合过程中的偏磨问题，延长齿轮组的使用寿命。

　　在安装边界尺寸上，方形法兰的边长适配常规小型设备的安装预留位，输出轴的轴径、伸出长度都符合通用小型传动件的配合标准，可以直接配套安装同步带轮、直齿轮、驱动滚轮等传动零件，不需要额外做轴径适配加工；马达整体的轴向长度控制紧凑，在安装空间狭窄的设备内部也能顺利布置，不会和周边的结构件产生干涉。从功能特性上看，24V直流供电的形式适配绝大多数工业低压电控系统、民用蓄电池供电场景，不需要额外配置高压供电回路，电气接线的安全冗余更高；齿轮减速结构的传动效率稳定，运行过程中噪音控制在较低水平，适合在对运行噪音有要求的室内设备、民用装置中使用。

　　建模过程中对齿轮啮合的侧隙、轴承的配合公差、安装螺孔的位置度都做了符合机械加工标准的还原，法兰面的平面度、输出轴的同轴度公差都参考了同规格量产马达的实际加工精度，模型可直接用于设备整体装配的干涉检查、传动路径的运动仿真，也能作为选型阶段的空间占位参考，帮助结构工程师在设计阶段提前确认安装空间是否充足，避免后期样机装配时出现尺寸不匹配的问题。这类集成式齿轮马达不需要用户单独搭配减速箱，整体装配环节的零件数量更少，后期维护时也可以整体快速更换，减少设备停机维护的时间，在小功率传动场景下的综合使用成本远高于单独搭配电机与减速箱的方案。
