入耳式有线耳机结构三维数模

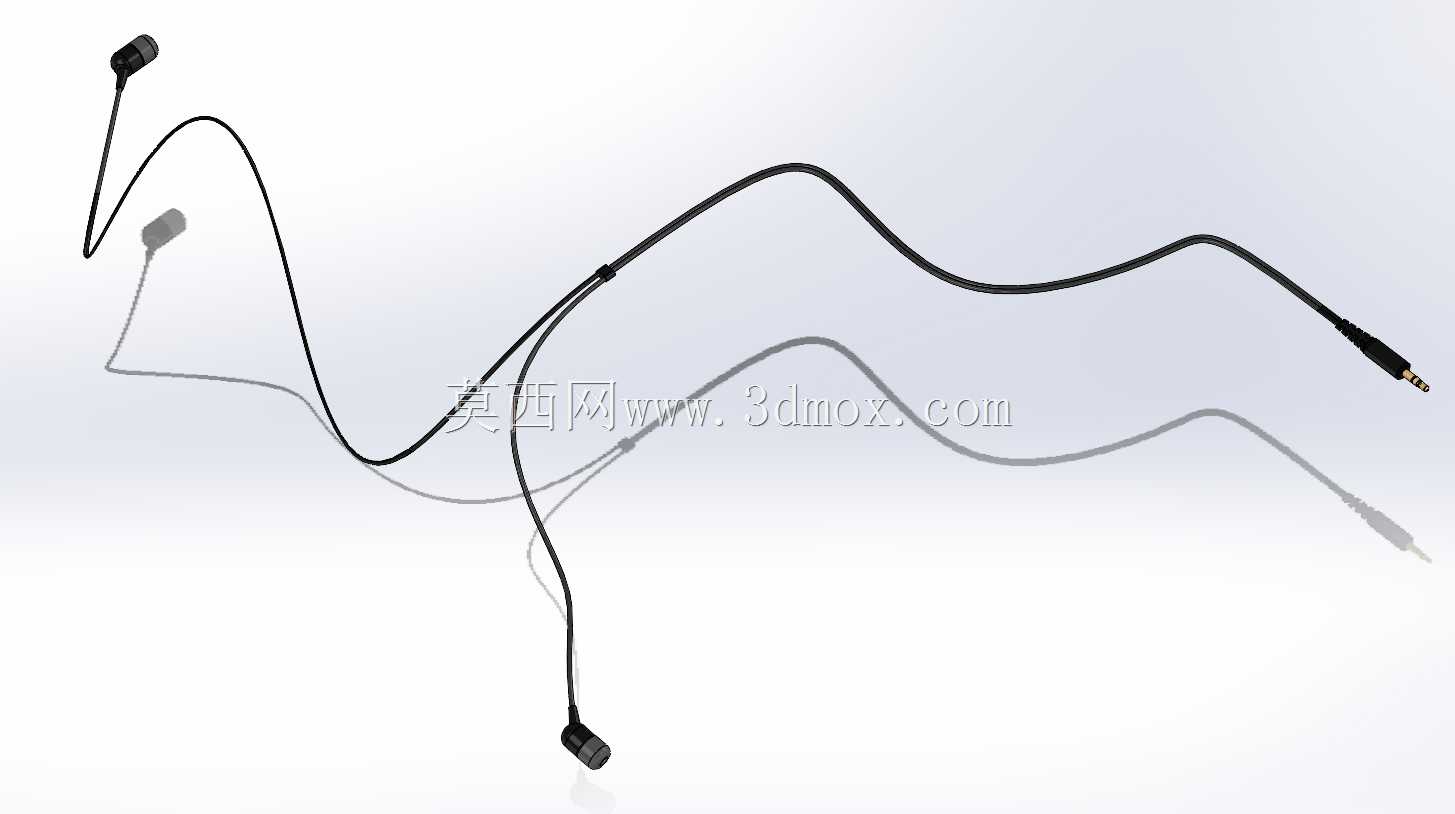

　　日常做消费电子结构设计时，入耳式有线耳机的建模往往需要兼顾佩戴贴合度、线材抗弯折性能与内部元器件排布合理性，这套数模完整还原了双耳塞加线材的完整装配结构，拆分了两个独立的耳塞组件与分线、线材部分，能直接用于结构验证、装配干涉检查或是相关产品的改型设计参考。从实际应用场景来看，这类有线入耳耳机目前仍广泛应用于专业音频监听、入门级消费电子配套、工业通讯对讲配套等领域，相比无线耳机不存在续航焦虑，信号传输稳定性更强，在强电磁干扰的工业作业场景、对延迟要求极高的专业录音场景下仍有不可替代的使用价值。建模过程中首先要考虑的是耳塞壳体的曲面贴合度，入耳段的弧度需要匹配多数人耳的耳道角度，避免长期佩戴产生胀痛感，壳体的壁厚控制在0.8-1.

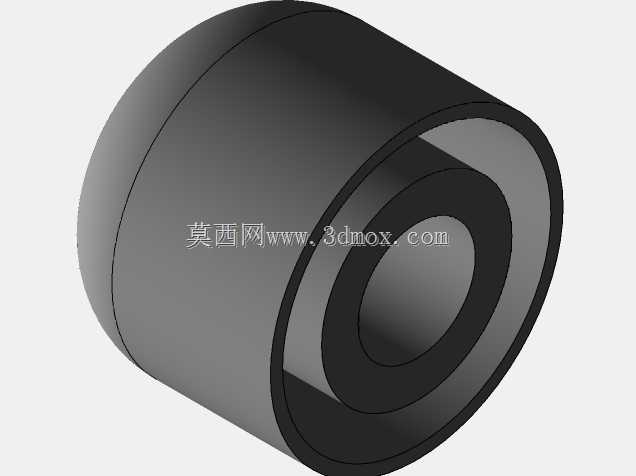

　　2mm区间，既可以预留内部发声单元、走线的空间，也不会让耳塞整体重量过大，佩戴时产生下坠脱落的问题。线材部分的建模做了自然的弯曲弧度还原，模拟了实际使用中线材自然垂落的状态，分线处的卡位结构做了细化，这个位置是有线耳机最容易出现线材断裂的故障点，设计时需要在分线位做加长的应力释放槽，外包软胶材质提升抗弯折能力，建模时特意还原了分线位的凸台结构，能直观看到应力释放结构的尺寸边界，方便后续做结构强度仿真时直接提取特征。两个耳塞组件分别做了独立的装配体拆分，前腔的出声孔位置、后腔的泄压槽结构都在数模中有明确体现，出声孔的直径控制在1.2mm，开孔位置正对耳道方向，避免声音传输过程中产生不必要的折射损耗，泄压槽的位置设计在耳塞尾部，

　　避开与耳郭接触的区域，防止佩戴时被皮肤堵塞影响低频音效。从安装边界来看，耳塞的最大外径控制在13mm，入耳段长度为11mm，适配市面上绝大多数通用规格的硅胶耳塞套，不需要单独开模定制配套耳套，能有效降低后续量产的配件成本。线材的整体长度按常规使用场景设为1.2m，线材直径2.8mm，内部预留了漆包线、抗拉纤维的排布空间，数模中线材的弯曲半径最小处为8mm，符合软质线材的最小弯折半径要求，避免实际生产组装时线材内部出现铜丝折断的隐患。在做结构校验时，可以直接用这套数模模拟耳塞与耳郭的贴合状态，检查壳体边缘是否存在硌耳的凸点，也可以模拟线材拉扯时的受力状态，验证分线位、耳塞尾部出线位的结构强度是否满足使用要求。

　　另外数模中还原的耳塞壳体合模线位置设在耳塞侧面的居中位置，后续开模时不会在贴合皮肤的区域留下合模线毛刺，提升佩戴的触感舒适度，出线位的护线套做了3mm长的软胶延伸段，能分散线材弯折时的应力，提升耳机的整体使用寿命。对于刚接触消费电子结构设计的从业者来说，这套数模可以作为入耳式耳机结构排布的参考范本，能直观理解发声单元、走线、壳体、护线套之间的装配关系，避免设计时出现元器件干涉、壁厚不均导致注塑缩水、出线位应力集中等常见问题。在做相关产品的改型设计时，也可以直接在现有数模基础上调整壳体曲面、更换线材接口形式，大幅缩短前期建模的周期，把更多精力放在结构优化与性能验证上。
