基于Inventor草图的计算器结构设计方案

　　在机械结构设计的日常工作中，很多工程师都遇到过临时需要计算几何尺寸、角度关系、线段投影长度的场景，手边没有合适的计算工具时，反复切换计算器、绘图软件不仅打断设计思路，还容易因为数值抄写错误导致后续建模出现偏差。这套依托Inventor草图环境搭建的计算逻辑，本质是把参数化草图的尺寸驱动特性转化为即时计算工具，不需要额外编写公式，也不需要借助第三方计算插件，完全在工程师熟悉的建模环境内完成各类几何关系的求解。

　　从实际应用场景来看，这套草图计算方案覆盖了结构设计中绝大多数常见的几何计算需求：比如钣金展开时的折弯扣除量验算、连杆机构的运动极限位置尺寸推导、斜面安装座的角度与投影长度换算、管路排布时的空间转角与截距计算，甚至是工装夹具定位销的位置尺寸校核，都可以通过绘制对应的几何约束草图，直接读取驱动尺寸得到计算结果。和传统的公式计算相比，这种方式的优势在于所有计算过程都可视化，几何关系和约束条件直接呈现在草图上，不会出现公式套用错误、三角函数值输入偏差这类低级失误，尤其是涉及多段线段关联、多个角度耦合的复杂几何问题，只要约束添加准确，修改任意一个驱动尺寸，其余关联尺寸都会实时更新，比逐行代入公式计算的效率高出数倍。

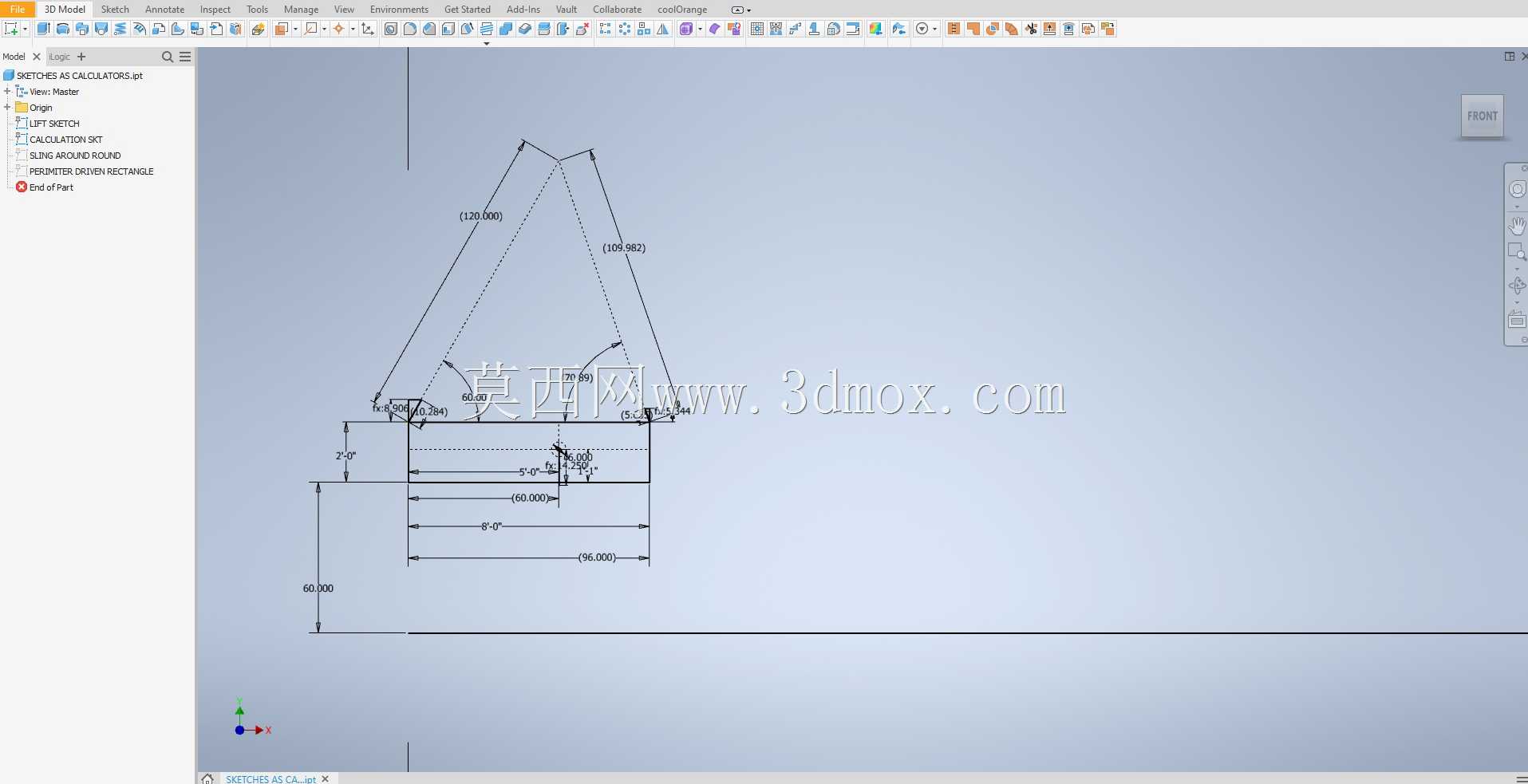

　　设计这套草图计算逻辑的时候，核心思路是完全遵循Inventor草图的约束规则，不使用任何复杂的特征或者外部参数链接，所有计算单元都基于最基础的点、线、圆弧几何元素搭建。首先确定固定基准，也就是草图坐标系的原点与水平、竖直轴线，所有计算用的几何元素都以基准为参照添加约束，避免出现过约束或者欠约束导致的尺寸漂移。比如计算三角形边长与角度关系时，先固定一条边的两个端点在基准轴上，再根据已知条件添加边长、角度或者垂直、平行的几何约束，剩下的未知尺寸就会被软件自动求解，直接标注就能得到准确数值。整个草图的布局特意做了分区，固定基准区在草图左下角，所有已知参数的驱动尺寸都集中标注在左侧区域，待求的结果尺寸统一标注在右侧，避免修改参数时误拖动几何元素，也方便快速读取计算结果。

　　关于安装与使用的边界条件，这套草图不需要嵌入任何特定的装配体或者零件文件，完全可以作为独立的草图模板保存，日常设计时直接复制到当前工作的零件文件中就能使用，不会和现有模型的特征产生关联，也不会占用额外的特征树资源。草图的整体绘制范围控制在1000mm×1000mm的虚拟幅面内，所有几何元素都不会超出这个边界，不管是计算毫米级的精密零件尺寸，还是米级的钢结构构件尺寸，只需要统一调整驱动尺寸的单位比例，不需要改动几何约束关系。使用时只需要注意，添加约束时必须先固定基准元素，再依次添加已知条件的尺寸约束，每添加一个约束就检查草图的自由度状态，避免出现冗余约束导致软件求解错误，对于涉及圆弧相切、点在线上这类关联关系的计算，要优先添加几何约束，再标注尺寸，这样得到的计算结果才会和实际工程场景的几何关系完全一致。

　　在实际的设备设计工作中，这种草图计算方式尤其适合传感器安装支架的尺寸推导：比如要在倾斜的设备外壁上安装对射式光电传感器，需要计算支架的折弯角度、安装孔的中心距以及传感器的光路投影长度，只需要在草图上画出设备外壁的倾斜线段、支架的安装面、传感器的光轴线段，添加对应的垂直、共线、距离约束，输入已知的安装空间尺寸，就能直接得到支架的各段下料尺寸和折弯角度，不需要再反复做三角函数计算，也不用等到建模完成后再测量调整，能大幅缩短前期方案推导的时间。另外在做机构运动干涉验算时，也可以用这套草图画出运动构件的两个极限位置，通过标注两个位置的轮廓间距，直接判断是否存在干涉风险，比进入运动仿真环境做分析更加快捷，适合方案阶段的快速校核。
